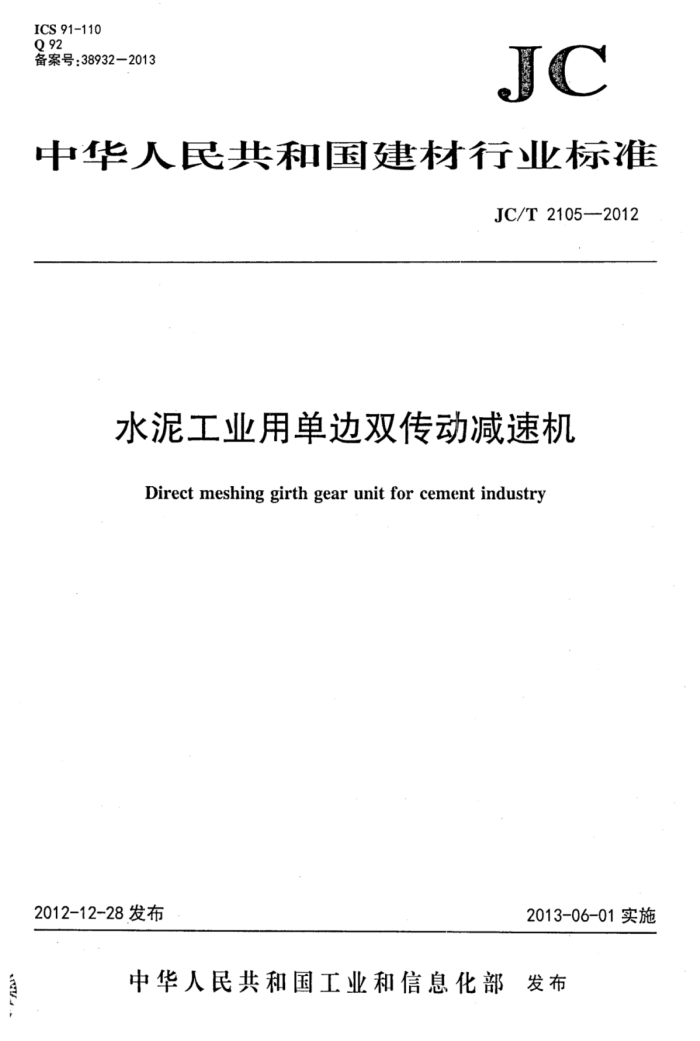

ICS 91-110 Q92 备案号：389322013
JC
中华人民共和国建材行业标准
JC/T 2105-2012
水泥工业用单边双传动减速机
Direct meshing girth gear unit for cement industry
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布
U. JC/T2105—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：江苏省金象传动设备股份有限公司。 本标准参加起草单位：中材装备集团有限公司、重庆齿轮箱有限责任公司、南京高精传动设备制造
集团有限公司、重庆同力重型机器制造有限公司、荆州市巨鲸传动机械有限公司。
本标准主要起草人：任汉友、刘虎、李雄波、赵俊渝、杨虎、张文彬、肖北平。 本标准为首次发布。 JC/T2105—2012
水泥工业用单边双传动减速机
1范围
本标准规定了水泥工业用单边双传动减速机（包括本体、慢驱和大齿圈）的型式、型号和基本参数、 要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于水泥工业用单边双传动减速机（以下简称减速机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-—2008← 包装储运图示标志（ISO780：1997，MOD） GB/T699—1999优质碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差(eqvIS02768-1:1989) GB/T3077—1999 合金结构钢 GB/T3480.5—2008 直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量(ISO
6336-5:2003，IDT)
GB5903-1995工业闭式齿轮油 GB/T6388-1986运输包装收发货标志 GB/T6404.1--2005齿轮装置的验收规范第1部分：空气传播噪声的试验规范 GB/T6404.2一2005齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定 GB/T9439--2010灰铸铁件 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995，IDT)
GB/T11352-2009 一般工程用铸造碳钢件 GB/T13306—2011 标牌 JB/T5000.14—2007 重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15-2007重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6396一2006大型合金结构钢锻件技术条件 JB/T6402—2006 大型低合金钢铸件 JB/T7929—1999齿轮传动装置清洁度 JB/T9050.31999圆柱齿轮减速器加载试验方法 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T406-2006：水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3型式、型号和基本参数 JC/T2105—2012 3.1型式
减速机的结构型式为对称式三级减速、功率双分流式。
3.2型号 3.2.1 型号表示方法
型号表示方法如下：
DBS
口
J
装配型式代号传动功率代号，用功率的1/10表示单边双传动代号减速机代号
3.2.2.装配型式
减速机按装配型式分为I和I两种，装配型式见图1。
主减速机
慢驱机构
联接主电机
装配型式
主电机端
主电机端
00
I型
II 型
图1 装配型式图
3.2.3标记
减速机按产品名称、标准号、减速机代号、单边双传动代号、传动功率代号和装配型式代号的顺序标记。
示例：传递功率为2800kW、装配型式为1型的单边双传动减速机标记为：
水泥工业用单边双传动减速机JC/T2105JDBS280-［
3.3基本参数 3.3.1 减速机基本参数见表1。
2 JC/T2105—2012
表1基本参数大齿圈
齿宽 参考直径 磨体参考规格 输入
磨机参考 总重
大齿 大齿圈模数 mm
传递功率
转速 r/min 17. 8 17. 8 17. 5 16.8 16.8 16. 3 16. 3 16. 0 15. 6 15. 6 15. 0 14. 4 15. 3 14. 4 15. 3 15. 0 14. 7 14. 4 14. 4 14.0 13. 4
转速 r/min
产品型号
t
kw 1 600
m
mm
mm
Φ3.2×13 Φ3.2×13 Φ3.4×13 Φ3.6×13 @3.6×13 3.8×13 Φ3.8×13 Φ4.0×13 Φ4.2×13 Φ4.2×13 Φ4.6×10+3.5 990 Φ5.0×10.5 Φ4.4×15 Φ5.0×10+2.5 Φ4.4×15 Φ4.6×15 Φ4.8×15 Φ5.0×15 Φ5.0×15 Φ5.4×16 Φ6.0×16
JDBS 160
33
18
450
5036
1 800
JDBS 180
JDBS 200 2 000 JDBS 224 2 240 JDBS 250 2 500
5 240
45
20
480
55
5 794
2 800
JDBS280
JDBS 315 3150
22
550
5 844
63
JDBS355
3550
JDBS 380 3800 JDBS 400 4 000 JDBS 420 4 200 JDBS 450 4 500 JDBS 500 5 000 JDBS 540 5 400 JDBS630 6 300 JDBS 710
74
25
620
6 250
6660
28
700
118
8 000
7 100
3.3.2 减速机本体的外形及主要尺寸应符合图2、表2的规定。
E
5
国
图2 减速机本体外形图
