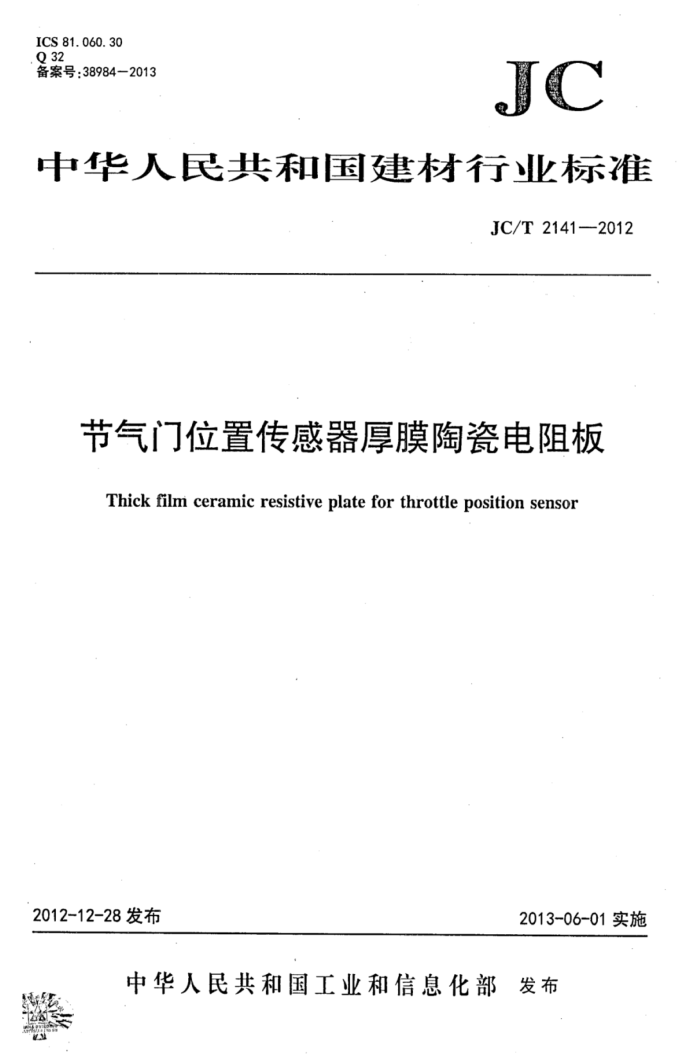

节气门位置传感器厚膜陶瓷电阻板
Thick film ceramic resistive plate for throttle position sensor
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 JC/T2141—2012
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会功能陶瓷分技术委员会（SAC/TC194/SC3）归口。 本标准起草单位：广东风华高新科技股份有限公司、中国科学院上海硅酸盐研究所、深圳市比亚迪
汽车有限公司。
本标准主要起草人：邓进甫、杨晓平、张远生、赖燕琼、苏红娟、蒋丹宇、陈调娣、袁野。 本标准为首次发布。 JC/T2141—2012
节气门位置传感器厚膜陶瓷电阻板
1范围
本标准规定了节气门位置传感器用厚膜陶瓷电阻板（以下简称厚膜陶瓷电阻板）的术语和定义、产品结构、产品特性、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于汽车、摩托车节气门位置传感器用厚膜陶瓷电阻板。使用挠性基材、环氧PCB基材及塑料基材的节气门位置传感器厚膜电阻板也可参照执行。
2规范性引用文件
;
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T8976一1996膜集成电路和混合膜集成电路总规范 GB/T15654一1995电子设备用膜固定电阻网络第1部分：总规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
节气门throttle 用来控制空气进入引擎的一个可控阀门，上接空气滤清器，下接发动机缸体。
3. 2
节气门位置传感器throttlepositionsensor 安装在节气门轴上的用来检测节气门开度的传感器。
3. 3
厚膜陶瓷电阻板thickfilmceramicresistiveplate 厚膜陶瓷电阻板是以陶瓷基板为载体的厚膜电阻，包含有陶瓷基板、电阻体、导体。其主要特征
是电刷在其滑动导电区或滑动电阻区上接触滑动时，能实时反映电阻值的变化。 3.4
电阻体耐磨性resistivewearresistance 是指采用专用试验设备，用电刷滑动触点对电阻体进行来回接触磨擦，每一个来回为一次。当达
到要求的试验次数后，产品的标称阻值偏差范围应符合≤土10%的要求。
4产品结构
厚膜陶瓷电阻板的产品结构如图1所示。 JC/T2141—2012
说明： 1一一陶瓷基片； 2--—陶瓷基片； 3--正面焊盘： 4、5、6、7一电阻层； 8——导体； 8——引线脚。
图1 产品结构
5产品特性
5.1工作温度范围及贮存温度范围
厚膜陶瓷电阻板的工作温度范围及贮存温度范围宜符合表1规定。
表1温度范围
单位为摄氏度
工作温度范围
忙存温度范围
下限 -40
上限 125
下限 -40
上限 150
5.2工作电压范围
厚膜陶瓷电阻板的标称工作电压为(5土0.1)V，极限工作电压为(16土0.1)V。 5.3电阻温度系数和额定功率
电阻温度系数和额定功率宜符合表2规定。
2 JC/T2141—2012
表2基本技术参数
电阻温度系数 ×10-/℃
70℃下额定功率
W 1/2
±300
5.4特性（负荷下降曲线）
本标准中的厚膜陶瓷电阻板，当环境温度超过70℃时，其额定负荷（额定功率)随温度按图2所示曲线下降。
55℃
70℃
/
100 75 50 25
-75 -50 -25 0 25 50 75 100 125 150
环境温度/℃
图2负荷下降曲线图
技术要求
6.1外观 6.1.1 产品的陶瓷基板应完好无损，无突起、凹坑、麻点。基片外围尺寸符合图纸尺寸要求，基片四边无毛刺、尖角、崩角（激光划片基片可有激光光斑）。 6.1.2厚膜陶瓷电阻板或功能膜层的图形完整。标志清晰可见。 6.1.3与触点接触的滑动电阻区域表面应光洁，无毛刺、气泡、气孔、脱落等缺陷。 6.1.4非滑动电阻的激光修阻切割口图形应清晰、激光切割口无内切、切割不清等缺陷。 6.2外形尺寸
外形尺寸应符合设计合同要求的规定。 6.3标称阻值偏差范围
20℃下标称阻值偏差范围应不大于土10%。特殊要求按照客户要求执行。 6.4线性度
节气门位置传感器输出电压的线性度应不大于2%。 6.5电阻体耐磨性
试验后，节气门位置传感器线性度符合6.4的要求，标称阻值偏差范围符合6.3的要求。 6.6引出端强度
