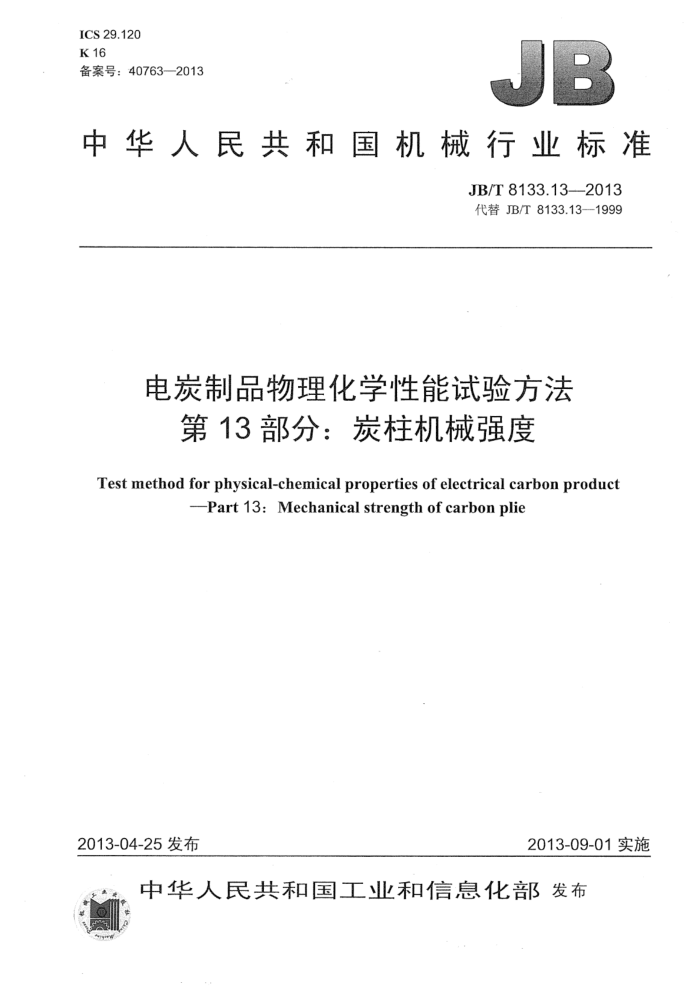

ICS 29.120 K16 备案号：40763—2013
中华人民共和国机械行业标准
JB/T8133.13--2013 代替JB/T8133.13-1999
电炭制品物理化学性能试验方法
第13部分：炭柱机械强度
Test method for physical-chemical properties of electrical carbon product
--Part 13: Mechanical strength of carbon plie
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T8133.13-2013
目 次
前言. 1 范围. 2 试验仪器 3 试验步骤图1专用炭柱机械强度试验装置图
IT
................ ......................... JB/T8133.13-2013
前言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定；第2部分：电阻率；第3部分：洛氏硬度；第4部分：肖氏硬度；第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度；第8部分：抗压强度；第9部分：抗拉强度；第10部分：径向抗压强度；第11部分：炭柱常态电阻及变形；第12部分：炭柱热态电阻；第13部分：炭柱机械强度：第14部分：体积密度；第15部分：气孔率；第16部分：硫含量：第17部分：灰分含量。
本部分为JB/T8133的第13部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8133.13-1999《电炭制品物理化学性能试验方法 炭柱机械强度》，与JB/T
8133.13-1999相比主要技术变化如下：
增加了封面、前言；将部分标准中的“标准”一词全部改为“部分”。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分标准起草单位：哈尔滨电碳研究所。 本部分主要起草人：刘桂香、吕洪全、李婉秋。 本部分所代替标准的历次版本发布情况为：
-JB/T8133.13—1995,JB/T8133.13-1999。
II JB/T8133.13-2013
电炭制品物理化学性能试验方法
第13部分：炭柱机械强度
1范围
JB/T8133的本部分规定了炭柱机械强度试验方法。 本部分适用于P型炭柱机械强度试验。
2试验仪器
专用炭柱机械强度试验装置，如图1所示。
平衡砭；2 杆；3 -压头；4- 一压帽：5- —凸轮：6-磁码：一托盘：8- 炭柱：9 压垫：10 升降工作台：11 手轮：12-锥锤。
-
图1专用炭柱机械强度试验装置图
试验仪器应有：
-游标卡尺，分度值为0.02mm；放大镜，5倍。
3试验步骤
3.1 检查炭柱外观，外形尺寸应符合技术条件规定。 3.2用酒精清擦压具（包括压帽套座），借助于平衡磁码调整载荷杆使其平衡。 3.3# 挂上码，使炭柱承受技术条件规定的载荷，载荷偏差为土2%。 3.4 将符合外观尺寸要求的炭柱倒入带有压垫的套座上，并使炭柱片间接触良好。 3.5将装有炭柱的套座置于专用炭柱机械强度试验装置升降台上，然后在炭柱上放上压帽。 3.6顺时针方向旋转手柄，直至标记载荷的凸轮手柄下垂为止，炭柱承受压力时间不得超过30S，然 JB/T8133.13-2013
后将凸轮手柄转到水平位置。 3.7加载次数按技术条件规定，重复3.6中的步骤。 3.8逆时针方向旋转手柄，卸掉载荷。 3.9试验后从套座上取出炭柱，在不拆散炭柱的情况下检查炭柱各片，不允许有裂纹，破裂及其他损伤现象。 3.10在不具备此专用装置的情况下，允许采用其他类型加载装置。
