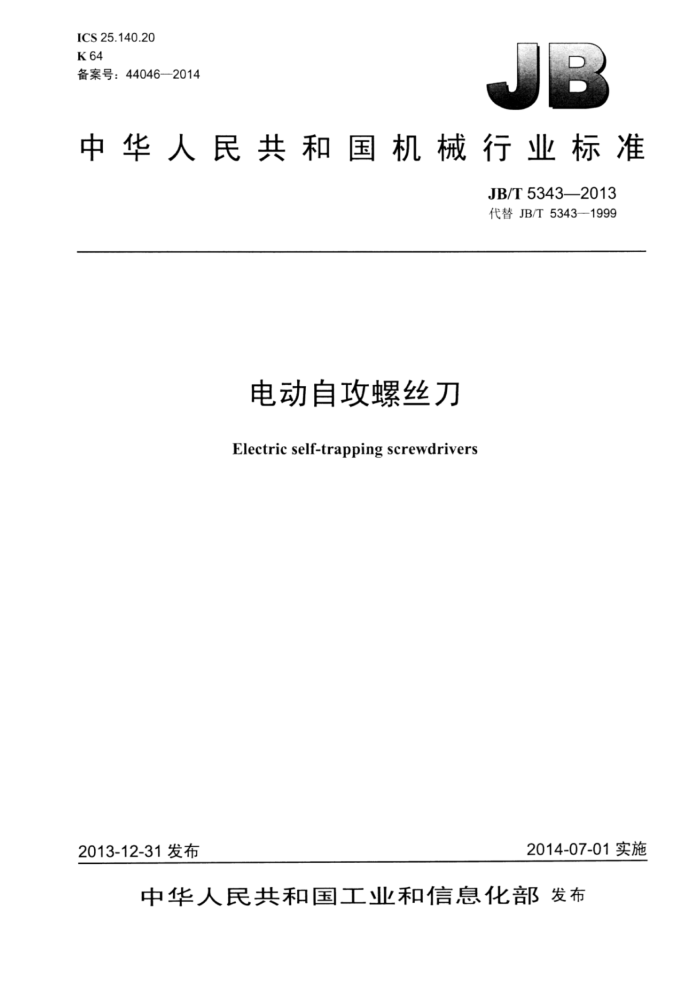

ICS 25.140.20 K64 备案号：44046-2014
中华人民共和国机械行业标准
JB/T5343—2013 代替JB/T5343—1999
电动自攻螺丝刀
Electric self-trapping screwdrivers
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准电动自攻螺丝刀 JB/T5343—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张·32千字 2014年11月第1版第1次印刷
定价：18.00元
*
书号：15111·11227 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5343--2013
目 次
前言.. 1范围. 2规范性引用文件 3基本参数和型式 4技术要求 4..1一般要求... 4.2 安全要求. 4.3 外观质量. 4.4 装配要求 4.5 噪声. 4.6 电磁兼容性 4.7 输入功率和电流 4.8温升 4.9电源线长度 4.10防锈 5试验方法 5.1 外观质量检查 5.2 噪声试验， 5.3 电磁骚扰电平测量 5.4 谐波电流测量， 5.5 电压波动和闪烁测量.. 5.6 调节旋入深度装置检查. 5.7 螺钉自动定位装置检查. 5.8 输入功率、电流和基本参数测量 5.9 温升试验 5.10 II类自攻螺丝刀插头的介质强度试验 5.11 电源线检查 5.12 离合器脱扣系统组装质量检查. 5.13 有害物质检查..
I
5.14 其余的试验方法. 6检验规则. 标志和包装 7.1 标志
7
7.2 文件.. 7.3 包装、运输及贮存 8保修期限和附件 8.1 保修期限 8.2 附件 JB/T5343—2013
参考文献表1 基本参数表2 噪声限值表3 连续骚扰电压限值表4 连续骚扰功率限值表5 谐波电流限值.. 表6 温升限值
10
3
A
II JB/T5343—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5343一1999《电动自攻螺丝刀》，与JB/T5343—1999相比主要技术变化如下：
依据GB/T9088，将自攻螺丝刀的品名代号由U改为G（见3.2》；修改了额定电压和频率（见4.1.4）；增加了有害物质的规定（见4.2.7）；修改了噪声限值（见表2）：删除了换向火花检查：在标志和包装中，将“额定转速r/min”修改为“额定空载转速，单位为转每分（r/min）”［见 7.1.1f)]; 在标志和包装中，增加了“制造商地址和原产地”［见7.1.1i】】]。
本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准起草人：施兆良、崔陵军、陈欣、顾菁、吴文俊。 本标准所代替标准的历次版本发布情况为：
—JB/T5343--1991,JB/T5343—1999。
III JB/T5343—2013
电动自攻螺丝刀
1范围
本标准规定了电动自攻螺丝刀的基本参数和型式、技术要求、试验方法和检验规则、标志和包装、 保修期限和附件。
本标准适用于一般环境条件下，拧紧或拆卸符合GB/T15856.1、GB/T15856.2和GB/T15856.3规定的自钻自攻螺钉的直流、交直流两用和单相串励自攻螺丝刀（以下简称自攻螺丝刀）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB755一2008旋转电机定额和性能 GB1002—2008 家用和类似用途单相插头插座型式、基本参数和尺可 GB2099.1-2008 家用和类似用途插头插座第1部分：通用要求 GB3883.1—2008 手持式电动工具的安全第一部分：通用要求 GB3883.2—2012 手持式电动工具的安全第2部分：螺丝刀和冲击扳手的专用要求 GB4343.1—2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007 电动工具噪声测量方法工程法 GB/T5013.4—2008 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T9088—2008 电动工具型号编制方法 GB/T11918—2001 工业用插头插座和耦合器第1部分：通用要求 GB17625.1—2012 电磁兼容限值谐波电流发射限值（设备每相输入电流16A） GB17625.2—2007 电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
3基本参数和型式
3.1 自攻螺丝刀的基本参数应符合表1的规定。
表1基本参数
输出功率
负载转速 r/min ≤1600
规格代号
适用的自攻螺钉范围
W ≥140 ≥200
5 6
ST2.9~ST4.8 ST3.9~ST 6.3
≤1500
1 JB/T5343—2013
3.2自攻螺丝刀的型号应符合GB/T9088的规定，其含义如下：
口口
P
G
规格代号（打紧或拆卸螺钉的最大直径，见表1）设计序号设计单位代号自攻螺丝刀（品名代号）电源类别代号装配类（大类代号）
4技术要求
4.1一般要求 4.1.1自攻螺丝刀应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2自攻螺丝刀应能在下列环境条件下额定运行：
a）海拔不超过1000m b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3自攻螺丝刀适用的电源条件为：
a）直流自攻螺丝刀应能在额定直流电压下运行： b）交直流两用自攻螺丝刀应能在额定直流电压及电源电压为实际正弦波形、频率为50Hz的单相
交流额定电压下运行： c）单相串励自攻螺丝刀应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。
4.1.4自攻螺丝刀的额定电压和频率为：
a）交流额定电压：220V、110V、42V、36V; b）直流额定电压：220V、110V； c）交流额定频率：50Hz。
4.2安全要求 4.2.1 自攻螺丝刀的安全要求，除本标准已作补充和提高的条文外，其余皆应符合GB3883.2的规定。 4.2.2改变自攻螺丝刀旋转方向的开关应设置标志。 4.2.3当离合器的位置调至传递最大力矩，并打紧最大规格螺钉时，自攻螺丝刀的手柄结构应保证操作者可靠地将工具握在手中。 4.2.4自攻螺丝刀离合器组装以后，应能顺利脱扣。 4.2.5自攻螺丝刀的插头型式、基本参数和尺寸应符合GB1002或GB/T11918的规定，技术要求应符合GB2099.1的规定。
IⅡ类自攻螺丝刀的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50Hz、电压为3750V、历时1min的介质强度试验，不应发生击穿或表面闪络。 4.2.6连接自攻螺丝刀与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245
IEC53（YZ）或GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 4.2.7自攻螺丝刀应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）等有害物质的材料，用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易 2 JB/T5343—2013
爆的有机溶剂。 4.3外观质量 4.3.1 自攻螺丝刀的塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷。 4.3.2自攻螺丝刀的金属外壳应无明显缺损。 4.3.3自攻螺丝刀的外壳涂层应无起层和剥落现象。 4.3.4自攻螺丝刀的铭牌应牢固而无卷山地置于螺丝刀外壳表面。 4.4装配要求 4.4.1自攻螺丝刀应设计有螺钉旋入深度调节装置，当螺钉旋入到预定深度时，离合器应能自动脱开而不传递力矩。 4.4.2自攻螺丝刀应设置自攻螺钉的自动定位装置，并使螺钉可靠地吸附在旋具上，保证自攻螺丝刀在任意方向的使用均不产生螺钉脱落现象。 4.4.3自攻螺丝刀工作头与旋具的连接应牢固可靠，旋具的拆装应简便、灵活。 4.5噪声
在距离自攻螺丝刀中心1000mm的球面处测得的空载噪声声压级（A计权）应不大于表2的规定，其声功率级（A计权）应不大于表2括号内规定的限值。
表2噪声限值
规格 mm 噪声限值 dB (A)
6
5
85 (96)
87 (98)
对具有正反转的自攻螺丝刀应在产生最大噪声的运转方向下测定。 4.6电磁兼容性 4.6.1 1电磁骚扰电平 4.6.1.1频率范围为0.15MHz～30MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值均不超过表3规定的限值。
表3 3连续扰电压限值
电动机额定功率≤700W
频率范围MHz
dB (μV) 准峰值
随频率的对数线性减小
0.15~0.35
66~59
4.6.1.2频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表4规定的限值。 4.6.2谐波电流
自攻螺丝刀的谐波电流不超过表5规定的限值。
