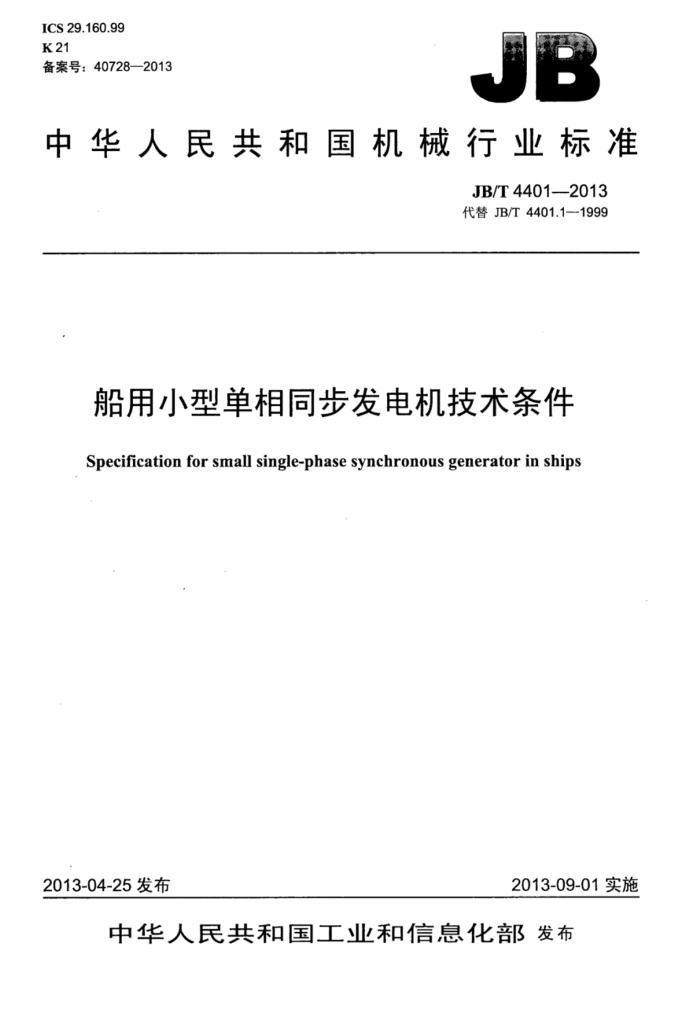

ICS29.160.99 K21 备案号：40728—2013
中华人民共和国机械行业标准
JB/T4401--2013 代替JB/T4401.1-1999
船用小型单相同步发电机技术条件
Specification for small single-phase synchronous generator in ships
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
船用小型单相同步发电机技术条件
JB/T4401—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*1.5印张·49千字 2013年9月第1版第1次印刷
定价：24.00元
+
书号：1511111072 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T4401—2013
目 次
前言。 范围
II
1
2规范性引用文件 3术语和定义 4技术要求... 5试验方法 6检验规则.. 7产品标志 8包装、运输和贮存 9质量保证期... 图1机座带底脚、端盖上无凸缘的电动机（IMB3）图2机座带底脚、端盖上有凸缘的电动机（IMB34）
2
...12
16 .18 .19 20 JB/T4401—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T4401.1—1999《船用小型单相同步发电机技术条件》，与JB/T4401.1-1999相比
主要技术变化如下：
-标准编号由原来的JB/T4401.1更改为JB/T4401。 一根据《钢质海船入级规范》（2009）及其修改通报，修改相应的温升限值。 -根据GB/T12975-2008《船用同步发电机通用技术条件》，额定容量由1kVA到15kVA更改为由1.25kVA到20kVA：额定电压增加120V（60Hz）和240V（60Hz）；功率因数增加了 0.8（滞后》一项，对相应的额定容量，效率作了补充。 -根据GB/T4988一2002《船舶及近海装置用电工产品的额定电压额定频率额定电流》和国
-
内生产实际情况，发电机绝缘等级增加180（H）级-一档。 -根据GB14711-2006《中小型旋转电机安全要求》：对额定电压小于等于1000V发电机的接地螺栓最小直径作了补充。 根据GB/T10069.1--2006《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》 和GB10069.3一2006《旋转电机噪声测定方法及限值第3部分：噪声限值》，对空载A计权声功率级的噪声测定方法及限值作了修改补充；并将此处术语“噪声”更改为“空气噪声”。 将术语“振动速度”更改为“振动烈度”。 一增加“短时升高电压、冷热态电压变化、额定励磁电压和额定励磁电流、瞬态电压调整率”四项试验，并列为型式试验项目。 -取消电压波形正弦性畸变的测定，按GB755一2008要求，测量谐波电压因数（HVF）。 增加了自动电压调节器的相关内容，如绝缘电阻、结构、振动试验等要求。 一增加了高温提示的相关内容：发电机表面温度高于60℃C时，要有高温提示标志。
本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司。 本标准参加起草单位：中国船级社上海分社、江西清华泰豪三波电机有限公司。 本标准主要起草人：鲁守相、叶丽花、林榕。 本标准参加起草人：李晨浩、钱砺、饶智芳。 本标准所代替标准的历次版本发布情况为：
JB4401-1987: JB/T4401.1—1999.
II JB/T4401--2013
船用小型单相同步发电机技术条件
1范围
本标准规定了额定容量1.25kVA～20kVA船用小型单相交流同步发电机（以下简称发电机）及其励磁装置的技术要求、试验方法、检验规则、产品标志、包装、运输和贮存等内容。
本标准适用于由内燃机驱动，用做船舶动力、照明供电的小型单相同步发电机及其励磁装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755—2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式，安装型式及接线盒位置的分类（IM代码） GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971--2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十
12h循环）
GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J和导则：长霉 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2900.25电工术语旋转电机 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4831—1984电机产品型号编制方法 GB/T4942.1—2006旋转电机整体结构的防护等级（IP代码）分级 GB/T7060--2008船用旋转电机基本技术要求 GB/T70942002 船用电气设备振动（正弦）试验方法 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1—2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T 12975-2008 船用同步发电机通用技术条件 GB14048.1—2006 低压开关设备和控制设备第1部分：总则 GB/T14481-2008 单相同步电机试验方法 GB14711—2006中小型旋转电机安全要求 GB/T22717--2008 电机磁极线圈及磁场绕组匝间绝缘试验规范 GB/T22719.1—20083 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2-2008 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 JB/T4159—1999热带电工产品通用技术要求
3术语和定义
GB755一2008GB7060一2008和GB/T2900.25界定的术语和定义适用手本文件。
1 JB/T4401—2013
4技术要求
4.1环境条件
发电机及其励磁装置在下列环境条件下应能正常工作： a）环境空气温度为0℃～45℃（自动电压调节器的环境空气温度为0℃～55℃）。 b）空气相对湿度为95%，并有凝露。 c）有盐雾、油雾和霉菌的影响。 d）倾斜与摇摆：
纵倾：5°（应急发电机为10°）；纵播摇：7.5°（应急发电机为10°）：横倾：15°（应急发电机为22.5°）：横摇：22.5°。
e）有船舶正常营运时产生的冲击和振动的影响。 4.2材料
发电机所采用的材料应符合GB/T7060一2008中5.3的规定。 励磁装置所采用的材料应能满足下列要求： a）励磁装置的外壳和结构材料，应用钢质材料或塑料。 b）励磁装置所用金属材料，除本身有较好的耐腐蚀性能外，应有可靠的防护层。所用绝缘材料应
具有滞燃、耐潮和防霉的性能。 C）励磁装置中所用的半导体器件应尽量选用硅材料，并应经过热老化和电老化的筛选处理。
4.3 设计要求： 4.3.1额定频率
发电机的额定频率为50Hz或60Hz。 4.3.2额定电压
发电机的额定电压见表1。
表1
额定频率Hz
额定电压V 115、230 120、240
50 60
4.3.3额定转速
发电机的额定转速见表2。
表2
额定频率Hz
额定转速 r/min
3 000 3 600
50 60
1500 1800
2 JB/T4401-2013
4.3.4额定功率因数
发电机的额定功率因数为0.8（滞后）、0.9（滞后）或1.0。 4.3.5额定容量
发电机的额定容量一般应按表3的规定制造。如需其他容量等级的发电机，由制造厂在企业标准中另行规定。
表3
额定容量kVA 4.3.6发电机的机座号与转速及容量的对应关系
1.25
7.5
12
10
16
20
3
发电机的机座号与转速及容量的对应关系按表4的规定。
表4
转速r/min 机座号容量kVA
3000/3 600 132M
1500/1 800 180S
112L 1.25 2 3 5 2
132M
200S
160L
5
7.5 10 12 16_20
4.3.7 工作制
发电机的工作制为连续工作制（S1）。 4.3.8型号表示方法
发电机型号由产品代号、规格代号和特殊环境代号三部分依次序排列组成，各种代号的选用应符合 GB/T4831-1984中第2章、第3章的规定。若有其他规定（如引进技术制造的产品），由制造厂在企业标准中另行规定。
型号表示方法如下：
TDOOOH
特殊环境代号：H表示船用极数中心高、铁心长代号或功率励磁方式代号单相同步发电机
4.3.9励磁方式和代号
发电机的励磁方式及其代号： a）不带自动电压调节器的相复励励磁系统（简称不可控相复励），代号为X； b）带自动电压调节器的相复励励磁系统（简称可控相复励），代号为KX： c》带自动电压调节器的三次谐波励磁系统（简称可控三次谐波励磁）代号为S： d）其他励磁方式，代号由相应企业标准规定。
4.3.10尺寸 4.3.10.1发电机的安装尺寸及其公差应符合图1、图2及表5的规定，并应符合GB/T4772.1的规定。
3 JB/T4401-2013
JET
极限偏差公称尺寸 T（最大)
上
0
3
n
4
8 5 I P 极限偏差公称尺寸 = 0 0 0 0
ost O X+
0 M
中
4
+
0 10 0 0
0
39 7
39
20
2
1
0 o 2 2
端
M 底脚螺栓 OLW 极限偏差公称尺寸 n-n-5 -5-9
91W 80 0
2
三
2
OEb 20
X
机 2
00 0 00
图
极限偏差公称尺寸极限偏差公称尺寸 4 2 3 5 3
工
6
表
10 09
EFO r
极限偏差公称尺寸极限偏差公称尺寸 88 18—0
二
800 24
C
EE WD
LE'OF
EP H
二
00 1
00 1
守
极限偏差
一
公称尺寸极限偏差公称尺寸极限偏差公称尺寸极限偏差公称尺寸 5 0
3 4 4
3
2
? 3
大
一
O
SO' 0—0 S
工
干
机 K 图
5
2
S 土
2 工
极限偏差公称尺寸 0
7
H
2
机座号
