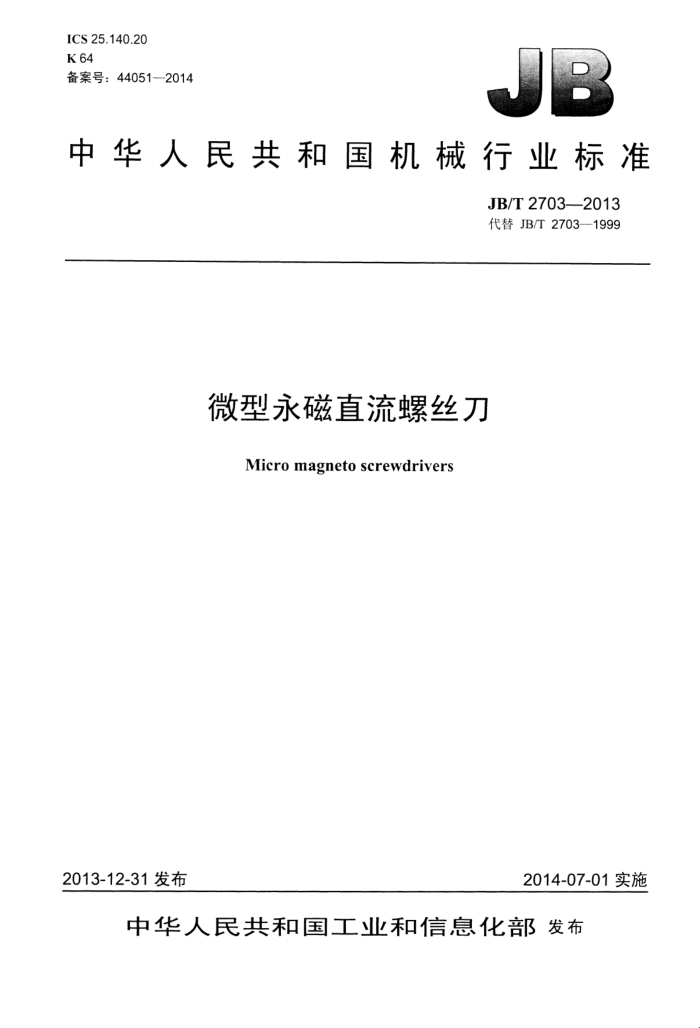

ICS 25.140.20 K 64 备案号：44051-2014
中华人民共和国机械行业标准
JB/T 2703——2013 代替 JB/T 2703—1999
微型永磁直流螺丝刀
Micro magneto screwdrivers
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T 2703--2013
目 次
前言范围.
III
...........
1
2规范性引用文件 3基本参数和型式, 4技术要求. 4.1一般要求. 4.2安全要求... 4.3外观质量. 4.4转向标志.. 4.5 螺丝刀刀头径向圆跳动. 4.6 电磁骚扰电平. 4.7 噪声 4.8 额定空载转速. 4.9 输入功率和电流 4.10 温升 4.11 过载保护 4.12 拧紧力矩... 4.13 电源线长度..…. 4.14 防锈. 5试验方法
.............
.....
..........
...........
4
V
5.1 外观质量检查， 5.2 螺丝刀刀头径向圆跳动测量 5.3 电磁骚扰电平测量. 5.4噪声试验. 5.5 额定空载转速测量 5.6输入功率和电流测量 5.7温升试验 5.8过载保护检查.. 5.9拧紧力矩测定. 5.10电源线长度检查. 5.11 有害物质检查. 5.12其余试验方法.. 6检验规则.. 7标志和包装 7.1标志. 7.2文件... 7.3包装、运输及贮存 8保修期限和附件.
V
.......
........
........
....
5
T
...........
.............
.
.......
1 JB/T 2703—2013
8.1 保修期限. 8.2 附件图1检验棒.. 表 1基本参数. 表2连续骚扰电压限值. 表3连续骚扰功率限值，表4温升限值...
...................
t营eetee
...............
.....
.
......
........
.........
.....................
..........
II JB/T 2703—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T2703—1999《微型永磁直流螺丝刀》，与JB/T2703—1999相比主要技术变化如下：
修改了电动螺丝刀的适用范围（见第1章）；修改了“最大装配螺钉直径mm”为“适用螺钉范围”“额定转矩N·m”为“拧紧力矩范围N·m” “额定转速r/min”为“额定空载转速r/min”（见表1）; -修改了原标准中的规格及其相应参数值（见表1）；修改了螺丝刀的额定电压（见4.1.3）；增加了安全隔离变压器的规定（见4.2.2）；增加了外观质量的规定“色泽应均匀”（见4.3.1）；增加了螺丝刀刀头径向圆跳动的规定（见4.5）； -删除了原标准中“电压波动和闪烁”的规定； -删除原4.6“吸螺钉”、原4.7“超速”、原4.8“调速”、原4.9“换向火花”和原4.12“过转矩” 的规定; 将原标准中“无线电和电视干扰电平”修改为“电磁骚扰电平”，“干扰电压”修改为“扰电压”，“干扰功率”修改为“骚扰功率”（见4.6）；修改了噪声的声压级值和声功率值（见4.7）； -增加了“额定空载转速”的规定（见4.8）；增加了“过载保护”和“拧紧力矩”的规定（见4.11和4.12）； -修改了“输入功率和电流”的规定（见4.9)；修改了绝缘绕组的等级（见表4）；修改了“电源线长度”的规定（4.13）；增加了“螺丝刀刀头径向圆跳动检查”的方法（见5.2）；修改了电磁骚扰电平测量的方法（见5.3）；删除了电压波动和闪烁测量的方法； -删除了原5.6“吸螺钉试验”、原5.7“超速试验”、原5.8“调速范围的确定”和原5.9“换向火花检查”; 增加了额定空载转速测量的方法（见5.5）；修改了温升试验的方法（见5.7）；删除了原5.12“过转矩试验”；增加了“过载保护检查”和“拧紧力矩测定”（见5.8和5.9）；修改了电源线长度检查的方法（见5.10）；修改了“型式试验项目”和“例行试验项目”（见6.2）；增加了应进行型式试验的情况（见6.3）；修改了检验方法（见6.3）；增加了“最大拧紧力矩”和“制造商地址和原产地”（见7.1)；将“额定转速，r/min”修改为“额定空载转速，r/min”“制造厂”改为“制造商”（见7.1)；修改了“附件”的要求（见8.2);
III
JB/T 2703-2013
-删除原4.1.3“螺丝刀应能在直流电源电压纹波系数不大于8%下额定运行，电源由控制仪提供并与电网隔离”; -删除原4.15“螺丝刀除符合本标准的规定外，还应符合GB3883.2中除第7章、第11章、第12章、 第16章、第19章、第20章、第22章～第27章外的全部条文”。
本标准由中国机械工业联合会提出。 本标准由全国电动T具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：零八一电子集团四川华昌电子有限公司、上海电动工具研究所本标准主要起草人：杨樊、顾菁、谌国平、尹海霞、还雅萍。 本标准所代替标准的历次版本发布情况为：
-JB 2703-1980、JB 2703-1991、JB/T 2703—1999。
IV JB/T 2703--2013
微型永磁直流螺丝刀
1范围
本标准规定了微型永磁直流螺丝刀的基本参数和型式、技术要求、试验方法、检验规则、标志和包装、保修期限和附件。
本标准适用于在一般环境条件下，通过配套电源箱供电，由离合机构或离合机构和电子线路共同控制拧紧力矩拧紧或拆卸M6及以下螺钉、螺母用的微型永磁直流螺丝刀（以下简称螺丝刀）。
本标准不适用于交直流两用、单相串励螺丝刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 95—2002　平垫圈　C级 GB 755—2008旋转电机定额和性能 GB/T818-2000十字槽盘头螺钉 GB3883.2一2012手持式电动工具的安全第2部分：螺丝刀和冲击扳手的专用要求 GB 4343.1--2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007电动工具噪声测量方法工程法 GB/T5013.4—一2008额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T 5023.5-2008宰 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T9088-2008电动工具型号编制方法 GB19212.1—2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB 19212.7—2012 电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
3基本参数和型式
3.1螺丝刀的基本参数应符合表1的规定。
表 1 基本参数
拧紧力矩范围
额定空载转速
规格代号
适用螺钉范围
N·m
r/min ≥800 ≥600 ≥600
0.10～0.60
M1~M2.5 M2.5~M4 M4~M6
2.5 4 6
0.60～1.67 1.67~4.00
1
JB/T 2703—2013 3.2螺丝刀的型号应符合GB/T9088的规定，其含义如下：
P U L 口 口-口
规格代号（最大装配螺钉直径见表1）设计序号，以阿拉伯数字表示设计单位代号螺丝刀（品名代号）电源类别代号装配类（大类代号）
4　技术要求
4.1一般要求 4.1.1螺丝刀应按经规定程序批准的图样和技术条件制造，并符合本标准的规定。 4.1.2螺丝刀应能在下列环境条件下额定运行：
a）海拔不超过1000m; b）最高环境空气温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
4.1.3螺丝刀的额定电压为 6V、9V、12V、18V、24 V、30 V。 4.2　安全要求 4.2.1螺丝刀的安全要求，除本标准已作补充和提高条款外，皆应符合GB3883.2的规定。 4.2.2螺丝刀的电源由配套电源提供，并与电网隔离，所采用的安全隔离变压器应符合GB19212.1和 GB 19212.7 的规定。 4.2.3连接螺丝刀与配套电源的软电缆或软线应采用符合或性能不低于GB/T5013.4—2008中60245 IEC53（YZ）或GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 4.2.4螺丝刀应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。 4.3外观质量 4.3.1 螺丝刀的塑料外壳不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀。 4.3.2 螺丝刀的金属外壳应无明显缺损。 4.3.3 螺丝刀的外壳涂层应无起层和剥落现象。 4.3.4 螺丝刀的铭牌应牢固而无卷曲地置于壳体表面。 4.4转向标志
螺丝刀应可沿顺、逆时针方向旋转。旋转方向调节装置应有与转向相对应的明显耐用的转向标志。 4.5螺丝刀刀头径向圆跳动
检验棒装入螺丝刀夹头内，其径向圆跳动公差不大于0.5mm。 4.6电磁骚扰电平 4.6.1频率范用为0.15 MHz～30 MHz内测得的相线和中性线对地的连续骚扰电压的准峰值电平值应 2 JB/T 2703-—2013
不超过表2规定的限值。
表2　连续骚扰电压限值
频率范围 MHz 0.15~0.35 0.35~5 5~30
dB (μV) 准峰值
随频率的对数线性减小
66～~59 59 64
4.6.2频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表3规定的限值。
表3连续骚扰功率限值
频率范围 MHz 30～300
dB (pW) 准峰值随频率线性增大
45~55
4.7噪声
在距离螺丝刀中心1000mm球面处测得的空载噪声声压级（A计权）应不大于70dB（A），其声功率级（A计权）应不大于81dB（A）。 4.8额定空载转速
螺丝刀在额定电压下空载运行，其额定空载转速应符合表1的规定。 4.9输入功率和电流
额定输入功率或额定电流应至少为所测空载输入功率或电流的120%。 4.10温升
螺丝刀在额定电压下，施加达到额定输入功率或额定电流的负载转矩，按GB3883.2的规定的运行周期运行，直至达到实际稳定状态时的温升应不超过表4规定的限值。
表 4 温升限值
温升 K 90 95 115 60
零 件
120级绝缘绕组 130级绝缘绕组 155级绝缘绕组正常使用中非握持的外壳正常使用中连续握持的手柄、按钮及类似零件：
30 50
金属塑料
当试验地点的海拔或使用地点与规定的环境条件不同时，绕组温升限值的修正按GB755的规定进行。
3
