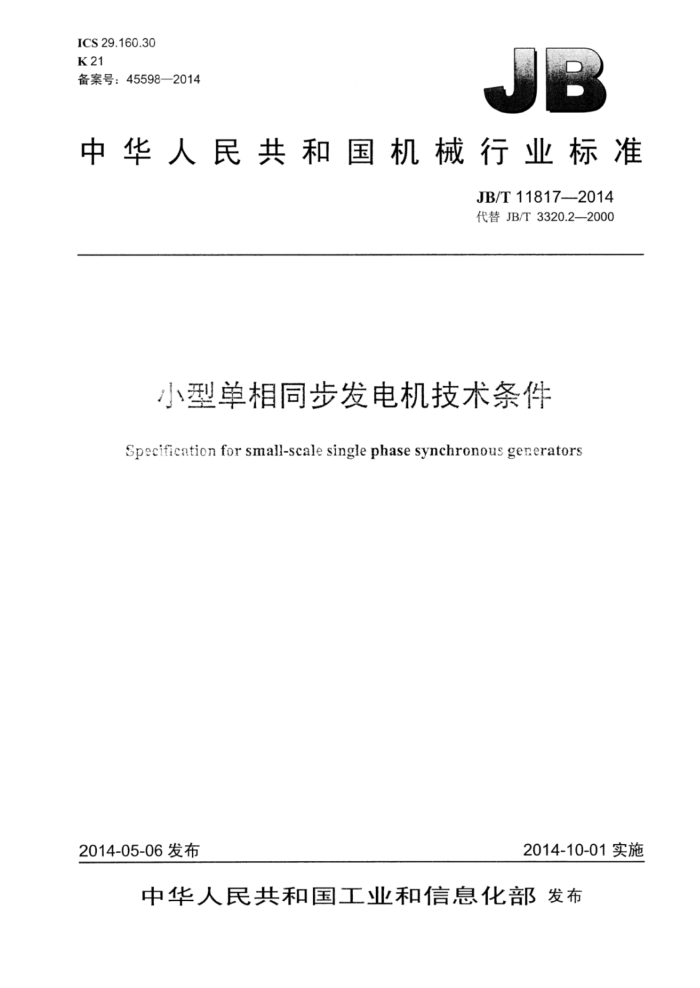

ICS29.160.30 K21 备案号：45598—2014
中华人民共和国机械行业标准
JB/T11817—2014 代替JB/T3320.2—2000
小型单相同步发电机技术条件
Specification for small-scale single phase synchronous generators
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11817—2014
目 次
前言
1
范围 2规范性引用文件. 3型式、基本参数与尺寸 4技术要求. 5检测规则与试验方法. 6标志、包装及保用期附录A（规范性附录）转子动平衡要求，附录B（规范性附录）发电机振动测点配置的补充规定
10
图1IMB3IMB34安装型式发电机
表1机座号与转速及功率的对应关系表2发电机的安装尺寸及公差.. 表3发电机轴伸键的尺寸及公差. 表4发电机轴伸径向圆跳动公差表5发电机凸缘止口径向圆跳动和凸缘安装面轴向圆跳动公差表6 发电机的效率指标表7稳态电压调整率的限值表8绕组温升限值表9耐电压试验表10电磁兼容限值表11# 振动速度有效值限值表12A计权声功率级噪声限值表13 出线端标志 JB/T11817—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T3320.2—2000《小型单相同步发电机技术条件》，与JB/T3320.2—2000相比主要技
术变化如下：
增加了IP23外壳防护等级（见3.1）；删除了关于运行地点最湿月月平均最高相对湿度及月平均最低温度的规定（2000年版4.2.4》；将电压波形畸变率”改为“谐波电压因数”（见4.9，2000年版4.9）；
一将热分级由130（B）级绝缘修改为155（F）180（H）级绝缘，同时修改了温升限值（见4.10，
2000年版4.10）；一修改了发电机绕组绝缘热态电阻计算公式（见4.13，2000年版4.13）；修改了电磁兼容限值（见表10，2000年版表10）；将发电机型式试验项目中“电压波形正弦性畸变率的测定”修改为“谐波电压因数（HVF）的
测定”［见5.4的b），2000年版5.4的b），同时，增加了谐波电压因数（HVF）的测定试验方法（见5.8）
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、福建福安闽东亚南电机有限
公司、南昌康富电机技术有限公司、浙江金龙电机股份有限公司、山东华力电机集团股份有限公司、无锡法拉第电机有限公司、台州市富达机电有限公司。
本标准参加起草单位：深圳安托山特种机械有限公司、苏州创意机电技术研究院有限公司、浙江西门冲片有限公司。
本标准主要起草人：姚丙雷、吴艳红、周志民、张宝强、姚鹏、梁泊山、康茂生、叶叶、王庆东、 金晶、徐全、赵伟生、沈裕生。
本标准所代替标准的历次版本发布情况为：
-JB/T3320.2—1983~JB/T3320.2—2000。
II JB/T118172014
小型单相同步发电机技术条件
1范围
本标准规定了往复式内燃机驱动的小型单相同步发电机（以下简称发电机）的型式，基本参数与尺寸、技术要求、检验规则与试验方法、标志、包装及保用期。
本标准适用于往复式内燃机驱动的小型单相同步发电机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1993—1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB4824一2004工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB/T4942.12006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351-2008热带型旋转电机环境技术要求 GB/T12665—2008电机在一般环境条件下使用的湿热试验要求 GB/T14048.12006低压开关设备和控制设备第1部分：总则 GB/T14481-2008单相同步电机试验方法 GB14711中小型旋转电机通用安全要求 GB/T22717—2008电机磁极线圈及磁场绕组匝间绝缘试验规范 GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1发电机的外壳防护等级为IP11、IP21、IP22和IP23（按GB/T4942.1一2006的规定）。 3.2发电机的冷却方式为IC01（按GB/T1993-1993的规定）。 3.3发电机的结构及安装型式为IMB3或IMB34（按GB/T997—2008的规定）。 3.4发电机的定额是以连续工作制（S1）为基准的连续定额。 3.5发电机的额定频率为50Hz，额定电压为230V。 3.6 6发电机的额定功率因数（coS@）为0.9（滞后）或1.0。如需要额定功率因数为0.8（滞后）的发电机，应由用户与制造厂另行协议。 3.7 发电机应按下列额定功率制造：1kW，2kW，3kW，5kW，7.5kW，10kW，12kW，15kW。 3.8 发电机的机座号与转速及功率的对应关系应符合表1的规定。 3.9 发电机的安装尺寸及公差应符合表2和图1的规定，外形尺寸应不大于表2和图1的规定。
1 JB/T11817—2014
最大 3 8
寸
T
5
000 0
5
4
?s W
差拉 公场 女公 R u P 限 差 00 极 偏称 女 0 0 0
1
81
3
0 0 7
I
V
S081
0
2o
全 O
Z
0
公 尺 M 司民 螺
OEI 0 5 OOE
TO 0 I
191 M
FEN
OL OIW
H
N
S
列 玻 ?s 1@0z 美# 1. +V
麦公
工
109
CS
N
华
称
系
2 2 5 3 19
公
0 0 0 0 .
ZE ZI 机 WZEI E
差 H
浙 寸
十
公 尺
YX
G
时 42 3-7 13 限 差
m
极 偏 09 称 8-0 0 n4
o9
F
时
座 7 表
公
20F “0干公时 8 % 10-0 E 2 -3-4 4
3
2
极
- 表 E 称时
EEN 图 E
限 差 0 极 偏
D
000E
3
H0 0'F fV 20 18 D 8
C
称公振搓 0
7
（08+）20--0
SO" 1
极 偏 I 称
B
盘 0-0 2 0 限 差 OS'O 极 偏称
e
公
SL0F
公 R 寸 5 10 5 0 极 偏称 寸 10 9 2 0 3 K
S
/I MY
限 差 0干 02 so[干
T
公 尺
颖
EE 109 SO8 0
机座号
2 JB/T11817—2014
3.10 发电机轴伸键的尺寸及公差应符合表3的规定。
单位为毫米
表3发电机轴伸键的尺寸及公差
键高
键宽
轴伸直径
尺寸 8 10 12 14
尺寸 7 8 8 9
极限偏差
极限偏差
28 32 38 42 4O
0
0.022
-0.90
0.027 0
3.11 发电机轴伸长度一半处的径向圆跳动公差应不大于表4的规定。
表4 发电机轴伸径向圆跳动公差
单位为毫米
轴伸直径径向圆跳动公差 3.12发电机凸缘止口对轴中心线的径向圆跳动和凸缘安装面对轴中心线的轴向圆跳动公差应不大于表5的规定。
32
42
48
28 0.04
38
0.05
表5发电机凸缘止口径向圆跳动和凸缘安装面轴向圆跳动公差
单位为毫米
230
250 0.125
110
130
180
凸缘止口直径
0.100
径向圆跳动和轴向圆跳动公差
技术要求
X
4.1 发电机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2发电机在下列的海拔和环境空气温度条件下应能额定运行，对于现场运行条件偏差的修正，按GB 755—2008的规定：
a）海拔不超过1000m； b）环境空气温度随季节而变化，但最高应不超过40℃； c）最低环境空气温度应不低于-15℃，如发电机指定在环境空气温度低于-15℃或其他特殊环境下
使用时，应由用户与制造厂另行协议。
4.3 发电机按需要可制成湿热带型，除应符合本标准的要求外，还应符合GB/T12351一2008的规定。 4.4 发电机运行期间电压和频率的变化按GB755一2008的规定。 4.5发电机在额定运行时，其效率（n）的保证值应符合表6的规定，容差为-0.15（1-n）。
表6发电机的效率指标
同步转速r/min
项目额定容量kVA I 2 3 5 2 3
3 000
1 500 7.5 10 12 15
M
coS@=1.0
70 72 74 78 73 76 80 81 82 83 84
效率%
cos=0.9 额定容量kVA 1.1 2.2 3.3 5.6 2.2 3.3 5.6 8.3 11.1 13.3 16.7
67 69 71 75 70 73 77 78 79 80 81
（滞后）
效率%
3 JB/T118172014
发电机的效率由直接测定法确定（按GB/T14481一2008中12.1的规定）。 4.6发电机的稳态电压调整率（su）分为五类。各类的限值应符合表7的规定。但第V类应尽可能不采用。
表7# 稳态电压调整率的限值
稳态电压调整率类别稳态电压调整率Ssm% 发电机从空载到额定负载的所有负载，电压应能保持在（1土sm）UN范围内。 稳态电压调整率按式（1）计算。
IⅡI 2.5
III 3.5
IV 5
I 1
V 7
Umax -Umin ×100% .
Sstu=
（1
2UN
式中： Umax、Umin一一负载在满载与空载之间变化时，发电机端电压（有效值）的最大值和最小值，单位
为伏（V）：
UN一发电机的额定电压，单位为伏（V）。
稳态电压调整率是在下列条件下确定的： a）负载功率从空载到额定负载，且功率因数为额定值： b）原动机的稳态调速率规定为5%（即空载时为105%额定转速，满载时为额定转速），如原动机
的稳态调速率小于5%而另有规定时，则按规定的稳态调速率确定； C）发电机稳态电压调整率仅考核额定电压时的电压调整率： d）考核stu时不包括冷态到热态的电压变化：考核热态电压调整率时允许重新整定电压。
4.7发电机的空载电压整定范围按不同的励磁方式规定如下：
a）对可控励磁方式的发电机，空载电压整定范围为95%～105%额定电压； b）对不可控励磁方式的发电机空载电压整定范围不作规定，如用户有要求时，可与制造厂另行协
议。
4.8发电机在额定功率时从冷态到热态的电压变化，对I、Ⅱ类稳态电压调整率的发电机应不大于土2%额定电压，对IⅢI、IV类稳态电压调整率的发电机应不大于土5%额定电压，对V类稳态电压调整率的发电机应不大于土7%额定电压。 4.9对10kVA及以上额定容量发电机，其谐波电压因数（HVF）应不超过0.1；对10kVA以下额定容量发电机，其谐波电压因数（HVF）应不超过0.15。 4.10发电机热分级为155（F）、180（H）级绝缘。当海拔和环境空气温度符合本标准4.2的规定时，各绕组的温升限值（电阻法）不应超过本标准表8的规定。轴承的容许温度（温度计法）应不超过95℃。 如试验地点的海拔或环境空气温度与本标准4.2的规定不同时，温升限值应按GB755一2008的规定修正。
集电环，电刷或电刷机构的温度应不致损坏其本身或任何与其相邻部件的绝缘。
表8绕组温升限值
单位为开
电阻法
序号 1 2 4.11 发电机在规定的环境空气最低温度下运行时，稳态电压调整率应符合4.6的规定，塑料件、橡胶件和金属件等均应无断裂现象。 4.12发电机在空载下应能承受1.2倍额定转速、历时2min的超速试验，其转子的结构应不发生损坏 4
电机绕组除项2以外的各绕组隐极转子励磁绕组
155（F）级
180（H）级
105 110
125 135 JB/T118172014
及有害变形。发电机仅在有协议规定时才进行超速试验。 4.13发电机各绕组的绝缘电阻在热态时，应不低于由式（2）求得的数值。对湿热带型发电机，各绕组的绝缘电阻应符合GB12351一2008的规定。
U 1000+P/100
R=
(2)
式中：
绕组的绝缘电阻，单位为兆欧（MQ)：绕组的标称电压，单位为伏（V)；发电机额定功率，单位为千瓦（kW）。
R- U
4.14发电机各绕组应能承受为时1min的耐电压试验而不发生击穿。试验电压的频率为50Hz，并尽可能为正弦波形，试验电压（有效值）按表9的规定。
表9耐电压试验
试验电压（有效值）
项目 1 2 3
电机部分
发电机电枢绕组及辅助绕组对机壳发电机电枢绕组对辅助绕组发电机励磁绕组及励磁装置（或交流励磁机）中与励磁绕组相连的部分对机壳及其他绕组之间
1000V+2UN，最低为1500V
10倍额定励磁电压，最低为1500V
与电枢绕组或辅助绕组相连的励磁装置部分（或交流励磁机的磁场 1000V+2UN最低为1500V
4
绕组）对机壳及其他绕组之间注：自动电压调整器、半导体器件及电容器等不做此项试验。U为各绕组的额定工作电压。 5发电机绕组应进行匝间绝缘冲击耐电压试验，散嵌绕组发电机匝间绝缘冲击耐电压试验电压峰值
4.15
按GB/T22719.2一2008中4.2的规定；发电机磁场绕组匝间绝缘冲击耐电压试验电压限值按GB/T22717 2008中4.2的规定。 4.16发电机自励时应能承受突然短路机械强度试验而不发生损坏及有害变形，试验后应能承受4.14 规定的耐电压试验。除非另有规定外，试验应在空载额定电压下进行，短路历时3s。突然短路机械强度试验仅在订货时用户明确提出要求时进行。 4.17发电机在自励热状态下应能承受150%额定电流、历时30s而不发生损坏及有害变形，此时电压应尽可能接近额定值。 4.18发电机在温升试验后，应能立即过载10%运行1h而不发生损坏及有害变形。 4.19 发电机的电磁兼容限值应按表10的规定。
表10电磁兼容限值
频率范围MHz
限值
限值类型辐射限值
30dB（μV/m）准峰值，在10m距离处测量a 37dB（μV/m）准峰值，在10m距离处测量a
30~230 230~1000 0.15~0.5
66dB（μV）~56dB（μV）准峰值平均56dB（μV）～46dB（μV）
限值随频率对数线性减少
56dB（μV）准峰值平均46dB（μV） 60dB（μV）准峰值平均50dB（μV）
传导限值
0.5~5 5~30
注：发射限值根据GB4824—2004中B类，1组。 限值增加10dB也可以在3m距离处测量。
5
