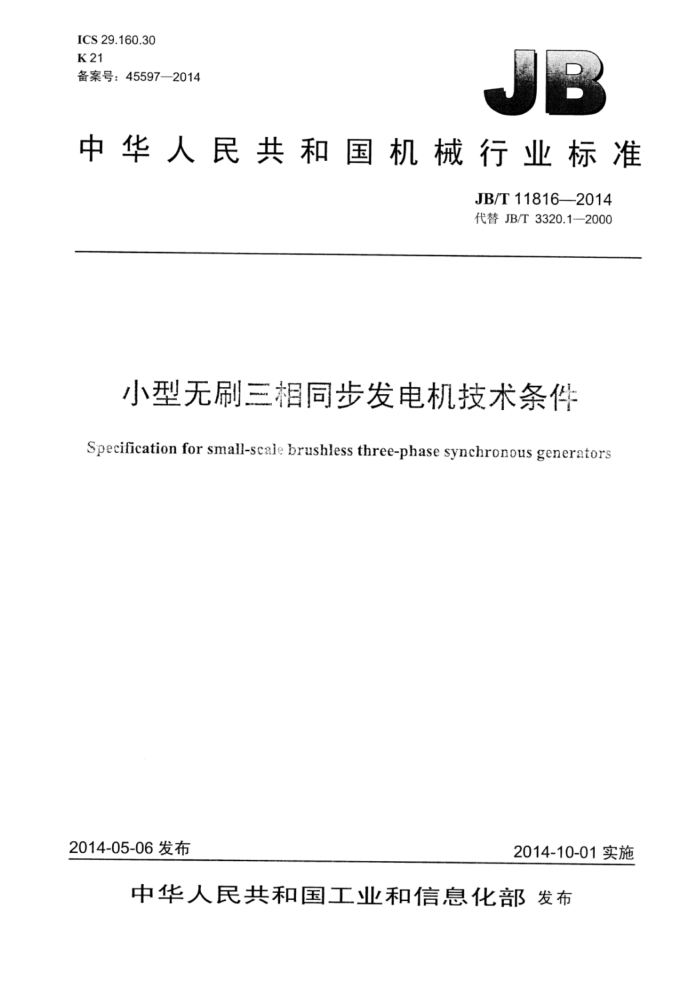

ICS29.160.30 K21 备案号：45597—2014
中华人民共和国机械行业标准
JB/T11816—2014 代替JB/T3320.1—2000
小型无刷三相同步发电机技术条件
Specification for small-scale brushless three-phase synchronous generators
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
小型无刷三相同步发电机技术条件
JB/T11816-2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.25印张·40千字
2015年4月第1版第1次印刷
定价：21.00元
+
书号：15111·11914 网址：http://www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11816—2014
目 次
前言 1范围. 2规范性引用文件
.I1
型式、基本参数与尺寸.
3 4技术要求 5检验规则和试验方法 6标志、包装和保用期.. 附录A（规范性附录）小型无刷三相同步发电机的补充试验方法
.11 .... 13
以励磁机的励磁电流为横坐标，以发电机空载电压或短路电流为纵坐标的
A.1
空载或短路特性的测定 A.2 励磁机空载特性的测定 A.3 励磁机短路特性的测定， A.4 电压整定范围的检查... A.5 瞬态电压调整率及恢复时间的测定 A.6 短路电流测定 A.7 并联运行试验 A.8 空载线电压谐波电压因数（HVF）的测定 A.9 高温试验 A.10 低温试验附录B（规范性附录）发动机振动测点配置的补充规定图1 发电机安装型式图B.1 中央项部代替点图B.2 垂直径向代替点. 表1 发电机的机座号与转速及功率的对应关系表2 发电机的安装尺寸及公差表3 轴伸键的尺寸及公差表4 键槽的对称度公差.. 表5 轴伸长度一半处的径向圆跳动公差表6 径向圆跳动及轴向圆跳动公差表7 平行度公差.. 表8 效率的保证值表9 稳态电压和瞬态电压特性表10 起动异步电动机能力。 表11 耐电压试验表12 电磁兼容限值表13 不同轴中心高H用振动位移、速度和加速度表示的振动强度限值（方均根值）表14 A计权声功率级的噪声限值表15 出线端标志
13 13 13 13 13 .14 14 14 15 15 16
16 16
2
信
12 JB/T11816—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T3320.1—2000《小型无刷三相同步发电机技术条件》与JB/T3320.1—2000相比主
要技术变化如下：
-增加了IP23外壳防护结构（见3.1)；一增加了发电机轴伸键的对称度公差及轴线对底脚支承面的平行度公差的规定（见3.11、3.14；一删除了关于运行地点最湿月月平均最高相对湿度及月平均最低温度的规定（2000年版4.2.4）；增加了发电机额定转速、额定功率因数下，电压变化时对输出额定功率的要求（见4.6）；将不同效率容差对应的额定功率分界点由50kW修改为150kW（见4.7，2000年版4.6）；修改了发电机电压整定装置及整定电压的规定（见4.8、4.9，2000年版4.8）；稳态电压调整率确定条件由“功率因数为0.8（滞后）”修改为“功率因数为0.8（滞后）～1.0"
［见4.10c），2000年版4.7c）】；将“空载线电压波形畸变率”改为“空载线电压谐波电压因数”（见4.14，2000年版4.12）将“电话谐波因数（THF）”改为“总谐波畸变率（THD）”，并规定了相应的限值（见4.14 2000年版4.12）； -将热分级由130（B）级绝缘修改为155（F）级绝缘，同时修改了温升限值（见4.16，2000年版 4.14); 修改了发电机绕组热状态下绝缘电阻的计算公式（见4.24，2000年版4.20）；修改了发电机的机械振动测试方法和限值（见4.28，2000年版4.26）；修改了电磁兼容限值（见表12，2000年版表10）：将发电机型式试验项目中“线电压波形正弦性畸变率的测定”修改为“空载线电压谐波电压因数（HVF）的测定”［见5.4f），2000年版5.4f)]： -将发电机型式试验项目中“电话谐波因数（THF）的测定”修改为“线电压总谐波畸变率（THD）的测定”【见5.4g】，2000年版5.4g】】；一删除了附录A与GB/T1029一2005重复的内容。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、福建福安闽东亚南电机有限
公司、安徽明腾永磁机电设备有限公司、南昌康富电机技术有限公司、浙江金龙电机股份有限公司、山东华力电机集团股份有限公司、无锡法拉第电机有限公司、台州富达机电有限公司。
本标准参加起草单位：深圳市安托山特种机械有限公司、广州英格发电机股份有限公司、泰豪沈阳电机有限公司、苏州江南创意机电技术研究院有限公司、山东孚日电机有限公司、浙江特种电机有限公司、浙江西门冲片电机有限公司。
本标准主要起草人：姚丙雷、姚鹏、梅昆、梁泊山、吴艳红、梅洛明、徐全、张宝强、康茂生、金晶、叶叶、王庆东、赵伟生、沈裕生。
本标准所代替标准的历次版本发布情况为：
-JB/T3320.1—1983JB/T3320.1—2000。
II JB/T118162014
小型无刷三相同步发电机技术条件
1范围
本标准规定了往复式内燃机驱动的小型无刷三相同步发电机（以下简称发电机）的型式、基本参数与尺寸、技术要求、检验规则和试验方法、标志、包装和保用期。
本标准适用于往复式内燃机驱动的小型无刷三相同步发电机，其他型式的发电机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1029—2005三相同步电机试验方法 GB/T1993--1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～
1080
GB4824-2004 工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级 GB/T9969—2008工业产品使用说明书总则 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351一2008热带型旋转电机环境技术要求 GB/T12665—2008 8电机在一般环境条件下使用的湿热试验要求 GB14048.1—2006 5低压开关设备和控制设备第1部分：总则 GB14711中小型旋转电机通用安全要求 GB/T22714-2008交流低压电机成型绕组匝间绝缘试验规范 GB/T22717--2008电机磁极线圈及磁场绕组匝间绝缘试验规范 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2—2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1发电机的外壳防护等级为IP11、IP21、IP22和IP23（按GB/T4942.12006的规定）。 3.2发电机的冷却方法为IC01（按GB/T1993一1993的规定）。 3.3发电机的结构及安装型式为IMB3或IMB34（见图1），也可按需要制成IMB35型（按GB/T997 —2008的规定）。 3.4发电机的定额是以连续工作制（S1）为基准的连续定额。
1 JB/T11816—2014
3.5发电机的额定频率为50Hz，额定电压为400V，电枢绕组为带有中性点引出线的星形接法 3.6发电机的额定功率因数为0.8（滞后）。 3.7发电机应按下列额定功率制造：10kW，12kW，16kW，20kW，24kW，30kW，40kW，50kW， 64kW,75kW,90kW,120kW,150kW,160kW,200kW.250kW。 3.8 发电机的机座号与转速及功率的对应关系应按表1的规定。
表1发电机的机座号与转速及功率的对应关系
转速 r/min
750
1 000 功率kw
1 500
机座号
10 12 16 20 24 30 40 50 64 75 90 120 150,160 200 250
一一一一
180S1 180S2 180M 200S 200M 225S 225M 225L 250M 250L 280S 280L 355S1 355S2 355M
一
一
一
一
一 40 50 64 75 90 120 160
一一 50 64 75 90 120
注：S后面的数字1、2分别代表同一机座号和转速下的不同功率。 发电机的安装尺寸及公差应符合表2和图1的规定。
3.9
3.10 ）发电机轴伸键的尺寸及公差应符合表3的规定。 3.11 发电机轴伸上键槽的对称度公差应符合表4的规定。 3.12 2轴伸长度一半处的径向圆跳动公差应符合表5的规定， 3.13 3凸缘止口对发电机轴线的径向圆跳动和凸缘配合面对发电机轴线的轴向圆跳动公差应符合表6 的规定。 3.14 4发电机轴线对底脚支承面的平行度公差应符合表7的规定。
2 JB/T11816—2014
5
6
5 91W C Jost 810'0 0千 OSE
oSt
度 差
?S
列称 寸公尺 P
公
ZW
91W
3
OC
0 910'0 0F JOE
00 10
限差板佛
N
公称尺寸 2 0 M
0 0
0
栓 或 ZIN 凌差位 公
H
91W
0
红
TEEE
?s -3 2 0 05
? 020
2
3.
差 极限偏差 .
公称尺寸 5 极限偏差公称尺寸极限偏差公称尺寸极限偏差
9
2 2
T
公
0%
差公
工
0
及
V
十
6—1—8
8
R
09
工
图 发 装 公称尺寸 F
24
225
B
7
3 + 0
3 1 0
2 安 E 极限偏差表
公称尺寸极限偏差公称尺寸 4 4 极限偏差公称尺寸 2 13 —4 极限偏美
H
1 88 2 001F
00 FF
C
EEV E
0
2 8 一0
02F 0'F
0干 4
B
6
D
SO"[ 861 06 0050
B
+I
H
一
公称尺寸极限偏差
SL0
Z/F
2
公称尺寸 0 0 0 880 SOE
5
F 9“# 6 SK 0
So" 三
极限偏差公称尺寸极数机座号
T
AO
4
4
山 JB/T11816—2014
表3 轴伸键的尺寸及公差
单位为毫米极限偏差
键高 8 9 11 12
极限偏差
键宽 12 14 18 20 22 25
轴伸直径
42 48 60 70 80 85 90
0 0.090
0
-0.027
-0.10
0 0.033
14
单位为毫米
表4键槽的对称度公差
对称度公差
键槽宽度
12 14 18 22 25
0.030
0.037 0.050
单位为毫米 90
表5轴伸长度一半处的径向圆跳动公差
85
70 0.06
80
60
42
48
轴伸直径径向圆跳动公差
0.07
0.05
单位为毫米 550 0.160
表6 径向圆跳动及轴向圆跳动公差
300 0.125
350
230 0.100
250
凸缘止口直径径向及轴向圆跳动公差
表7 平行度公差
单位为毫米
轴线对底脚支承面的平行度公差
轴中心高 180~250 >250~315
0.40 0.75 1.00
355
技术要求
4
4.1 发电机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造 4.2 2在下列的海拔和环境空气温度条件下，发电机应能额定运行，对于现场运行条件偏差的修正，按 GB755—2008的规定：
a）海拔不超过1000m； b）环境空气温度随季节而变化，但最高应不超过40℃； c）最低环境空气温度应不低于-15℃。
4.3 3发电机按需要可制成在环境空气温度为50℃下带额定负载运行4h的发电机。发电机稳态电压调 4
