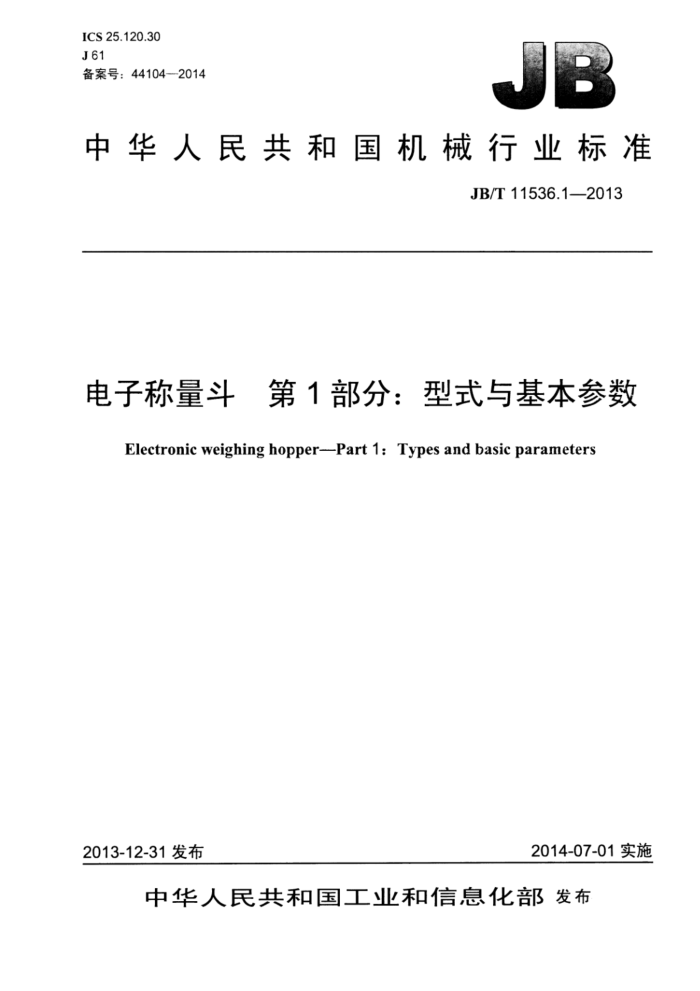

中华人民共和国机械行业标准
JB/T11536.1—2013
电子称量斗第1部分：型式与基本参数
Electronic weighing hopper--Part 1: Types and basic parameters
2014-07-01实施
2013-12-31发布 目 次
前言..
.I1
范围. 规范性引用文件..
2
3电子称量斗的型式. 4电子称量斗参数. 5电子称量斗型号表1电子称量斗基本参数 前言
JB/T11536《电子称量斗》分为两部分
第1部分：型式与基本参数；第2部分：技术条件。
一
本部分为JB/T11536的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司、青岛中智达环保熔炼设备有限公司、青岛汉唐机械
有限公司。
本部分主要起草人：于仁先、段金挺、于国华。 本部分为首次发布。 电子称量斗 第1部分：型式与基本参数
范围
1
JB/T11536的本部分规定了电子称量斗的型式与基本参数。 本部分适用于铸造厂冲天炉配料使用的电子称量斗。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T30004 铸造设备型号编制方法
3电子称量斗的型式
3.1电子称量斗按结构形式分为吊挂式电子称量斗和支座式电子称量斗。 3.2电子称量斗按卸料方式分为底卸料电子称量斗和侧卸料电子称量斗。
4 电子称量斗参数
4.1 电子称量斗主参数为称重质量。 4.2 电子称量斗的基本参数见表1。
表1电子称量斗基本参数
称重质量kg
适配冲天炉熔化率t/h
料斗容积m3
60 140 200 300 400 500 600 700 800 900 1000
1~3 5~7 10 15 20 25 30 35 40 45 50
0.067 0.157 0.225 0.337 0.455 0.569 0.683 0.800 0.910 1.023 1.135
注1：本表参数适用于称量焦炭和石灰石。 注2：冲天炉批料量为熔化率的10%：层焦铁比为1：8；石灰石量为层焦量35%。 电子称量斗型号
S
电子称量斗型号应符合JB/T3000的规定。
