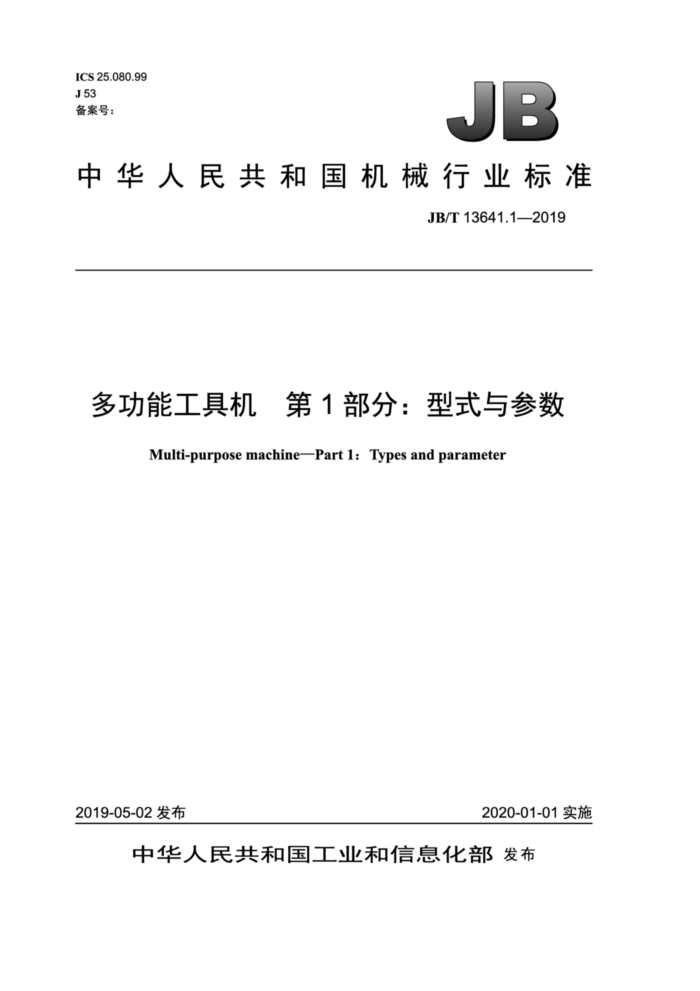

ICS 25.080.99 J53 备案号：
JB
中华人民共和国机械行业标准
JB/T 13641.1—2019
多功能工具机第 1部分：型式与参数
Multi-purpose machine-Part 1: Types and parameter
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 13641.1—2019
目 次
前言... 1范围... 2型式... 3 参数..
.....II
........
.....
图1 钻铣头不能升降、纵横向均能自动进给.. 图2钻铣头能升降、纵横向均能自动进给图3钻铣头不能升降、纵向能自动进给 .. 图4钻铣头能升降、纵向能自动进给..
2
表1 机床的参数 JB/T 13641.1—2019
前 言
JB/T13641《多功能工具机》分为三个部分：
第1部分：型式与参数；第2部分：精度检验；第3部分：技术条件。
本部分为JB/T13641的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：安徽池州家用机床股份有限公司、四川普什宁江机床有限公司、山东临沂金星机
床有限公司。
本部分主要起草人：叶晓龙、方忠秀、张勤、王文剑、闵江。 本部分为首次发布。
II JB/T 13641.1—2019
多功能工具机第1部分：型式与参数
1 范围
JB/T13641的本部分规定了多功能工具机的型式与参数。 本部分适用于床身上最大回转直径至420mm、最大工件长度至800mm，最大钻孔直径至22mm、
工作台面宽度至160mm的多功能工具机（以下简称机床）。
2 型式
机床的型式如图1～图4所示。
6
豆
图1 钻铣头不能升降、纵横向均能自动进给
立
A
0
O
图2钻铣头能升降、纵横向均能自动进给 JB/T 13641.1—2019
图3钻铣头不能升降、纵向能自动进给
P
图4钻铣头能升降、纵向能自动进给
3 参数
机床的参数见表1。
单位为毫米
表1 机床的参数
300 500
420 500
床身上最大回转直径
车削
最大工件长度最大钻孔直径工作台面宽度最大立铣刀直径最大面铣刀直径
400 15
750
400 15
800
20
22
160
钻铣削
20 53
25 63
20 63
28 80
2
