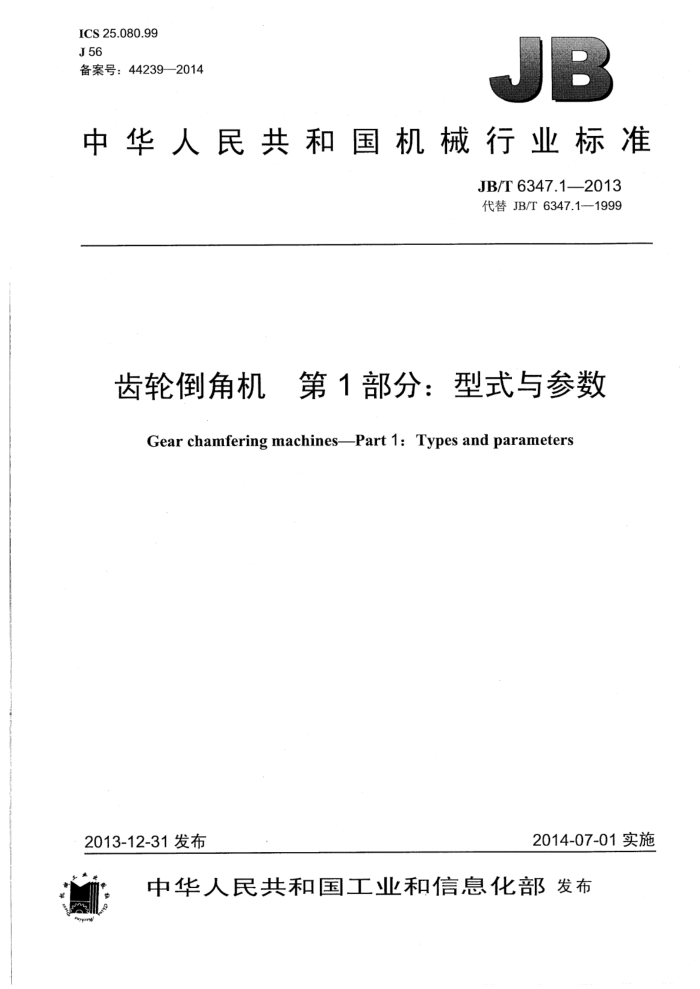

ICS25.080.99 J56 备案号：44239--2014
中华人民共和国机械行业标准
JB/T6347.1—2013 代替JB/T6347.1—1999
齿轮倒角机第1部分：型式与参数
Gear chamfering machines--Part 1: Types and parameters
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T6347.1--2013
目 次
前言范围.
1
2型式与参数 2.1型式. 2.2参数图1卧式指形铣刀型图2立式指形铣刀型图3端面铣刀型表1机床参数
+.-. JB/T 6347.1—-2013
前 言
JB/T6347《齿轮倒角机》分为三个部分：
第1部分：型式与参数； -第3部分：精度检验； -第4部分：技术条件。
本部分为JB/T6347的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T6347.1—1999《齿轮倒角机参数》，与JB/T6347.1-1999相比，除编辑性修改外
技术内容无变化。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：重庆机床（集团）有限责任公司、南京二机齿轮机床有限责任公司。 本部分主要起草人：李毅、喻可斌、李光华、蒋小彦。 本部分所代替标准的历次版本发布情况为：
ZBJ56004-1988; JB/T6347.1—1999。
1 JB/T6347.1—2013
齿轮倒角机第1部分：型式与参数
范围
JB/T6347的本部分规定了齿轮倒角机的型式和参数。 本部分适用于最大工件直径200mm～800mm的齿轮倒角机（以下简称“机床”）。
2型式与参数
2.1型式
机床的型式分为三种：
卧式指形铣刀型，如图1所示；立式指形铣刀型，如图2所示；端面铣刀型，如图3所示。
图1卧式指形铣刀型 JB/T6347.1--2013
图2立式指形铣刀型
图3端面铣刀型
2.2参数
机床的参数应符合表1的规定。
表1机床参数
单位为毫米
最大工件直径D 最大模数m
200 4 ≥160 80
320. 6 ≥200 100
500 8 ≥250
800 12 ≥320
工作台或工件主轴法兰盘端面至被加工工件端面的距离
工作台或工件主轴法兰盘定心孔直径
120 18
安装铣刀最大孔径
14
2 中华人民共和国
机械行业标准
齿轮倒角机第1部分：型式与参数
JB/T6347.1--2013
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·8千字 2014年10月第1版第1次印刷
书号：1511111420 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T 6347:1-2013
打印日期：2014年12月2日F007
