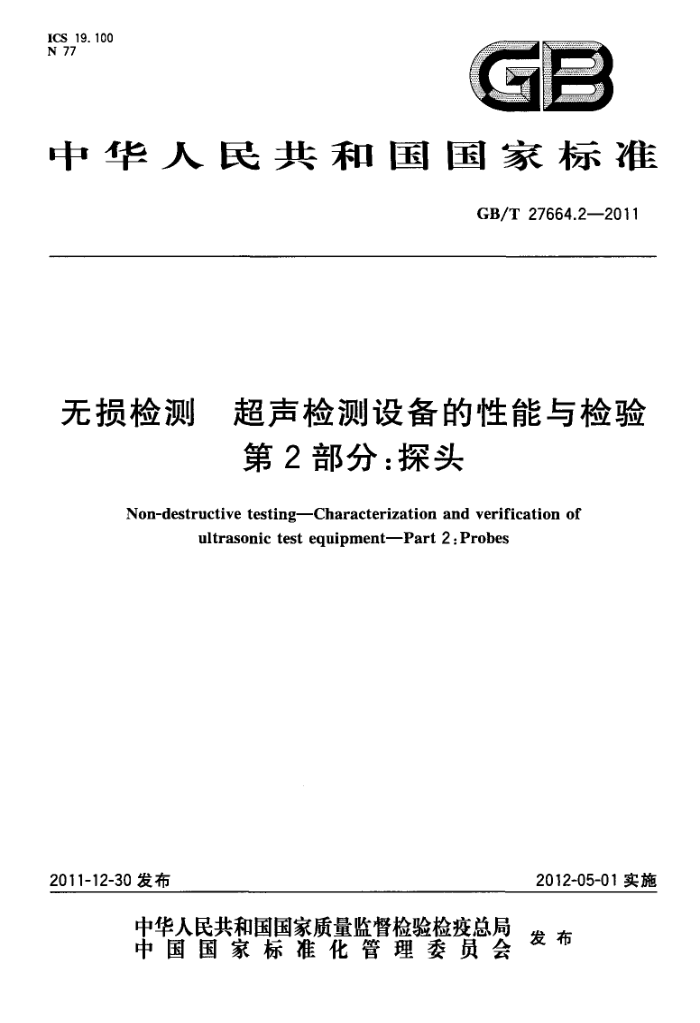

ICS 19.100 N 77
GB
中华人民共和国国家标准
GB/T27664.2—2011
无损检测 超声检测设备的性能与检验
第2部分：探头
Non-destructive testingCharacterization and verification of
ultrasonic test equipment-Part 2:Probes
2012-05-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27664.2—2011
目 次
前言
范围 2 规范性引用文件 3 术语和定义、符号和缩略语·
1
般要求 5 由制造者提供的探头技术指标检测器具
4.
6
6.1 电子仪器 6.2试块及其他器具 7探头性能要求
10
7. 1 外观· 7. 2 射频脉冲波形. 7. 3 脉冲频谱和带宽 7.4相对脉冲回波灵敏度 7.5 距离幅度曲线 7.6 电阻抗或静电容. 7.7 液浸式探头的声束参数 7.8 接触式探头、直射探头和单换能器探头的声束参数 7.9接触式横波单换能器斜射探头的声束参数 7.10 接触式双换能器直射探头的声束参数 7.11接触式横波双换能器斜射探头的声束参数附录A（规范性附录）非聚焦探头近场长度的计算附录B（资料性附录）斜射探头用的校准试块
10 11 12 12 13 15 15 23 26 30 32 34 36
*.+ GB/T27664.2—2011
前言
GB/T27664《无损检测超声检测设备的性能与检验》分为以下三个部分： —.第1部分：仪器； —第2部分：探头；第3部分：组合设备。 本部分为GB/T27664的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分使用重新起草法修改采用欧洲标准EN12668-2：2001《无损检测超声检测设备的性能与
检验第2部分：探头》（英文版），包括其1号修改单EN12668-2：2001/Amel：2004。
本部分的文本结构和技术内容与EN12668-2：2001致。 本部分与EN12668-2：2001的差异及其原因如下：
删除了EN前言，并重新编写了前言；用“本部分”一词代替了“本欧洲标准”；
删除了第1章中对探头检测的要求；
修改了第2章“规范性引用文件”中的引导语；
-
一第2章规范性引用文件中所引用的国际标准已转化为我国标准的，则本部分直接引用了与之相对应的我国标准的最新版本；一第2章规范性引用文件中引用的国际标准ISO9001：1994和IS09002：1994已合并修
订为IS09001：2008，故本部分直接引用了与ISO9001：2008相对应的我国国家标准 GB/T19001—2008;
-第2章规范性引用文件中增加了GB/T12604.1一2005《无损检测术语超声检测》； —术语3.1、3.2.1和3.2.2分别采用了GB/T12604.1—2005中界定的术语7.2、6.10和2.19
及其定义；一在第4章“保证探头质量”的内容中增加了c）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122)归口。 本部分起草单位：汕头市超声仪器研究所有限公司、长春机械科学研究院有限公司。 本部分主要起草人：王兴雄、刘智力、蔡恒辉。
1 GB/T27664.2—2011
无损检测 超声检测设备的性能与检验
第2部分：探头
1 范围
GB/T27664的本部分规定了下列两类聚焦或非聚焦式超声无损检测用探头及其检验方法： a）产生横波或纵波的单换能器或双换能器接触式探头； b）液浸式探头。 本部分中规定的与材料有关的超声数值，是基于纵波超声声速为（5920土50）m/s和横波超声声
速为（3255土30）m/s的钢。
本部分未规定探头的周期检验方法。 本部分适用于中心频率在0.5MHz～15MHz范围内的聚焦或非聚焦式探头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.1无损检测术语超声检测（GB/T12604.1--2005，ISO5577：2000，IDT） GB/T19001质量管理体系要求（GB/T19001—2008，ISO9001：2008，IDT) GB/T19799.2无损检测超声检测2号校准试块（GB/T19799.2—2005，ISO7963：1985，IDT） GB/T27664.1无损检测超声检测设备的性能与检验第1部分：仪器 GB/T27664.3无损检测超声检测设备的性能与检验第3部分：组合设备 EN1330-4无损检测术语第4部分：超声检测术语（Nondestructivetesting一Terminology-
Part 4:Terms used in ultrasonic testing)
EN12223无损检测超声检测1号校准试块规范（Non-destructivetesting一Ultrasonicexamina tion-—Specification forcalibration blockNo.1)
3术语和定义、符号和缩略语
GB/T12604.1和EN1330-4界定的以及下列的术语和定义适用于本文件。
3. 1
盲区deadzone 靠近工件检测面下的一段区域，在此区域中有意义的反射体不能被显示。
3.2
焦距和近场长度 3.2.1
焦距focaldistance 聚焦探头从焦点到声源的距离。
m GB/T27664.2—2011
3.2.2
近场长度nearfieldlength 超声信号源到近场点之间的距离。
3.3
声束水平面horizontalplaneofasoundbeam 用斜探头时，与声束垂直面垂直的并包含被检件中声轴的平面。
3. 4
工作频率 operatingfrequency 中心频率 centre frequency fo 在回波频谱中，相对于最大幅度低一6dB处测定的较高和较低截止频率f.和fi，并按下式定义中
心频率f。：
fo=vfuxfi
3. 5
蜂-峰值幅度peak-to-peakamplitude h 脉冲周期的最大正向幅度与最大负向幅度间的最大差值，见图1。
01/
说明： h—峰-蜂值幅度； L、 一脉冲宽度。
图1典型的超声脉冲
3. 6
探头数据表probedatasheet 每个探头都带有有关该探头性能的数据表，它不作为单个探头性能的检测证书。
2 GB/T27664.2—2011
3.7
脉冲宽度pulseduration 不检波脉冲幅度的模不低于其最大峰-峰值幅度10%的时间间隔，见图1。
3.8
参考侧面referenceside 除制造者另有规定外，参考侧面为从斜射探头声束方向看过去的右侧面。
3. 9
相对带宽 relativebandwidth Afrd 高、低截止频率f。和f差值与中心频率。之比的百分数。
Afml=(fu-fi)/fJ×100%
3. 10
探头的偏向角 3.10.1
直射探头的偏向角 squintangleforstraight-beamprobes 6 直射声束探头发射点到检测面的垂线与声束轴线之间的角度，见图2。
Xm
说明：
超声探头； 2 电磁声（EMA）接收器； 3 回波；
1
偏移； 8 一偏向角。
图2直射探头的偏向角与偏移
3.10.2
斜射探头的偏向角 squintangleforangle-beamprobes 8 斜射声束探头外壳侧面与测得的声束轴线在检测面上投影线之间的角度，见图3。
3 GB/T27664.2—2011
说明： 1- 一超声探头： 2-—电磁声(EMA)接收器；
-声束角； 8 偏向角；
一回波；
偏移。
3-
图3斜射探头的偏向角与偏移
3.11
换能器transducer 探头中将电振荡转换成机械振荡（反之亦然）的换能元件，在大多数情况下为压电元件。
3. 12
声束垂直面verticalplaneofasoundbeam 由斜射探头楔块内声束轴线和被检件内声束轴线构成的平面。
4一般要求
探头应符合下列规定： a）应满足本部分的技术要求； b) 探头有标明工作频率、换能器尺寸、角度和波型的唯一编号，或有能追溯这些信息的固定参
考号； c) 提供按第5章给出相应型号和系列的探头性能数据表。 选择下列方式之一来保证探头质量： a) 在按GB/T19001建立的质量管理体系下生产的大批量相同类型探头的条件下，应按统计法
抽取一定数量探头进行检测，而且制造者要提供包括带有允差的规定参数值的探头数据表。 b) 提供单个探头检测结果的探头检测证书，这种情况仅适用于小批量生产的各类型的探头或按
要求生产的专用探头。
4 GB/T27664.2-—2011
) 对探头各项例行检测应按GB/T27664.3中规定的现场检验方法进行。如果在探头的使用期
限内经合同各方协商，对GB/T27664.3规定以外的某些参数进行检验，则增加的这些参数的检测方法宜从本部分规定的检测方法中选择。
5由制造者提供的探头技术指标
表1给出了本部分规定的由制造者提供的所有探头数据表中的项目清单（表1中字母：I一 一信息数据、M一一测试数据、C一一计算数据）。该数据表也应包含有关检测探头用的测试仪器及其设定值和耦合条件等数据。
表1 数据表中要列出的项目清单
探头类别接触式
水浸式直射探头纵波
直射探头纵波
斜射探头
应提供的项目、测量的或计算的参数
横波
纵波
横波
单探头 双探头 单探 单探头 双探头 单探头 双探头 单探头
头非 非 聚
非 聚 非 聚 聚焦 美来 非聚 亲焦 聚焦
聚 非 聚 非
非
焦 焦 焦 角 焦 聚 1 I
美 聚
華
黎焦
焦 焦 焦 I 1 1 1
焦 焦
1 1 1
I 1 I 1
制造商名称探头类型探头质量和尺寸连接器类型可交换射频接头换能器材料换能器形状和尺寸块材料和延迟耐磨片材料耐磨允差泄漏抑制脉冲波形（时间和频率）中心频率和带宽脉冲回波灵敏度距离幅度曲线
I
1
1
I
I
-
-
m
1
1
I
1
1
1
1
L
I
-
I
1
I 1 I
1
1
1
-
1 I
1
I
4
1
I
T
1
1
E
1
1
1
1
1
+
1
M M
M M
M M
M M M M M M M M M M M M
M
IVA
V
M M
M M M M M M
M M M M M
M
M M M M M M M M M M M M M M M M,C M、C M,C M,C M,C M.C M,CM,C M,C M,C M,C M.C|M,C M,C M,C M M M M M M M M M M M M M M M
阻抗、静电容
探头人射点（指标）
M M M M M M M M
