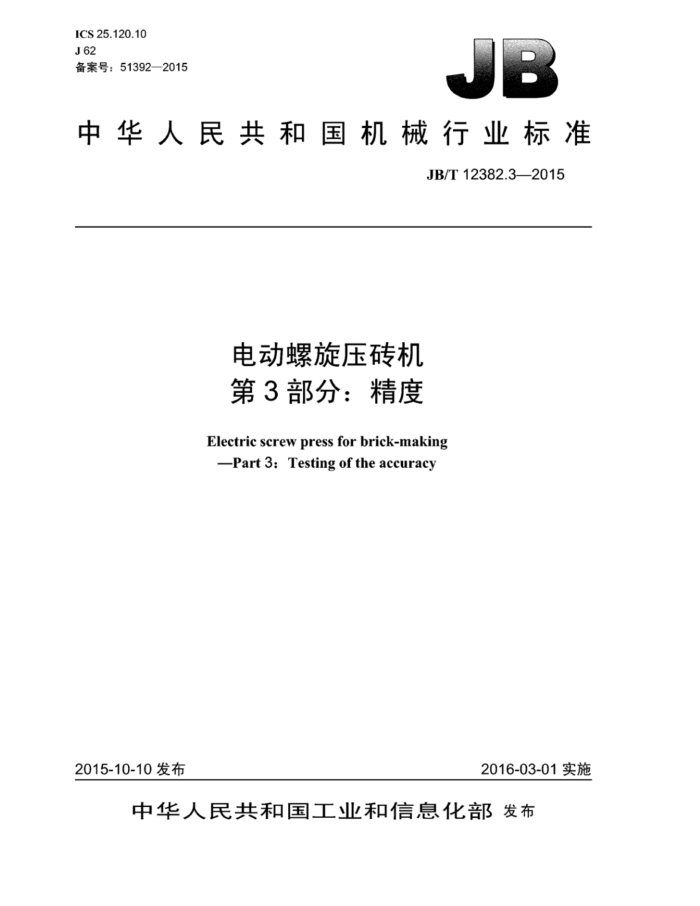

ICS 25.120.10 J 62 备案号：51392—2015
：
中华人民共和国机械行业标准
JB/T12382.3—2015
电动螺旋压砖机第3部分：精度
Electric screwpressforbrick-making -Part3:Testingof theaccuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12382.3—2015
目 次
前言，
II
范围规范性引用文件. 简要说明.. 预调检验几何精度检验.
1 2 3 4 5
表1 预调检验表2 ：几何精度检验 JB/T12382.3—2015
前 言
JB/T12382《电动螺旋压砖机》分为三个部分：
一第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12382的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：青岛青锻锻压机械有限公司、辽阳锻压机床股份有限公司。 本部分主要起草人：邢吉柏、张祥元、吴带生、李淑君、王荣林、周强。 本部分为首次发布。
II JB/T12382.3—2015
电动螺旋压砖机第3部分：精度
1范围
JB/T12382的本部分规定了电动螺旋压砖机的几何精度和检验方法。 本部分适用于电动螺旋压砖机（以下简称压砖机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T10923—2009 9锻压机械精度检验通则
3 简要说明
3.1精度检验应符合GB/T10923的规定。 3.2工作台上平面为压砖机几何精度的检验基准面。 3.3本部分所列的精度检验顺序，并不代表实际检验次序，为了装拆检测工具和检验方便，可按任意次序进行检验。 3.4工作台垫板上、下平面的平面度和平行度公差应符合GB/T1184一1996中平面度和平行度公差等级7级的规定。 3.5滑块模柄孔中心线对滑块下平面的垂直度公差应符合GB/T1184一1996中垂直度公差等级8级的规定（无模柄孔的除外）。 3.6表2中G1、G2对应的测量长度是指被测长边的长度；滑块下平面的平面度在装配前检验。
4 预调检验
预调检验应符合表1的规定。
5几何精度检验
几何精度检验应符合表2的规定。
1 JB/T12382.3—2015
表1预调检验
单位为毫来
检验项目 允差 检验 检验方法
简图
序号
工具
按照GB/T 10923—2009中 4.1的规定，将水平仪1放在工
水平价 作台2上的铸铁
机器调平： a）左右方向 0.20/1 000 仪、铸 平尺3上，通过 b）前后方向
GO
铁平尺 工作台面中心
5f2
说明： 1——水平仪； 2——工作台；
在左右方向[见图a)和前后方向［见图b】] 进行检验
铸铁平尺，
b)
a)
表2几何精度检验检验项目 测量长度 允差检验工具
单位为毫米
序号
简图
检验方法
方法1：按照GB/T10923—2009中5.3.2.2 的规定，用铸铁平尺和量块检验（当测量长度≤1600时），在被检平面上选择相距最远的a、b、c三点，将三个等高量块放在这三点上，这些量块的上表面确定了用于与被检平面相比较的理想的基准平面［见图a）］将平尺放在a点和c点上，在被检
≤630 0.06
A
b
WA A
>630~
CA
1 000 0.08
铸铁平 平面的e点处放一可调量块，使其与尺、量块、 平尺的下平面接触，再将平尺放在b 水平仪 点和e点上，在d点放一可调量块，
滑块下平面、工作台
a）用平尺和量块检验
G1
密 面的平面度
密
使其与平尺的下表面接触，这时a、b. c、d的上表面都已处在同一平面内，将平尺放至任意两点上即可测得被检面上各点的偏差对于中心有孔的平面使用此法时，可通过孔周围的过渡点按同样的方法测量［见图b）］方法2：按GB/T10923—2009中5.3.2.5的规定用坐标测量机检验
>1000~
甲 图
1 600 0.10
b）中心有孔的平面的平面度检验
2 JB/T12382.3—2015
表2几何精度检验（续）检验项目 测量长度 允差检验工具
单位为毫米
序号
简图
检验方法
≤400 0.15
按照GB/T10923—2009中5.4.1.2.1 的规定，如左图所示，滑块至最下位置，将带指示表1的表架放在工作台
>400~
630 0.20
滑块下平面对工作台面的平行度 >630~
指示表 2上，其测头触到滑块3的下平面，
G2
在A、B、C、D四点上进行测量平行度误差以指示表在A、B、C、 D四点的最大读数差计
1 000 0.40
说明： 1—指示表； 2——工作台 3—滑块。
>1000~
1 600 0.50
>400~ 630
0.25
2
按照GB/T10923—2009中5.5.2.2.1 的规定，在工作台1上放一铸铁平尺 4，将直角尺5放在铸铁平尺4上，
5
滑块运动轨迹对工作台面的垂直度
铸铁平 将带指示表3的表架紧固在滑块2 尺、直角 上，使指示表的测头触到直角尺5的尺、指示 工作面上，驱动滑块2使其在全行程
G3
上下运动，分别在A-A'，B-B'两个垂直方向上进行测量垂直度误差以滑块在向上或向下运动时指示表的最大读数差计
表
>630~
1000 0.50
说明： 1——工作台； 2——滑块： 3——指示表； 4—铸铁平尺； 5—直角尺。
n L/ar
