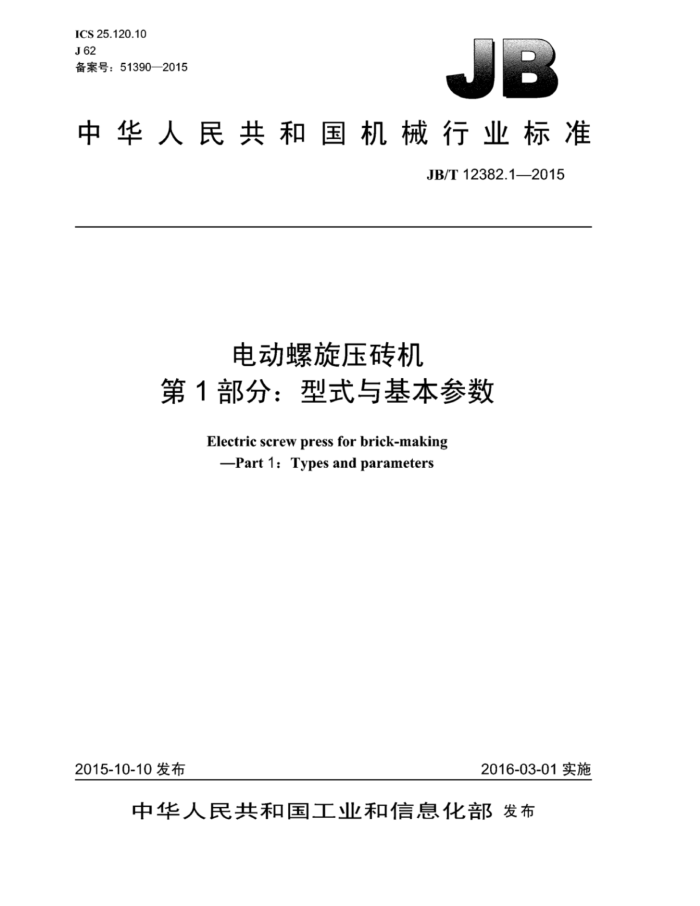

ICS 25.120.10 J62 备案号：51390—2015
：
中华人民共和国机械行业标准
JB/T12382.1—2015
电动螺旋压砖机
第1部分：型式与基本参数
Electricscrewpressforbrick-making -Part1:Types andparameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12382.1—2015
目 次
前言.
..II
范围 2 压砖机的型式.
1
基本参数
图 1 普通型压砖机的结构型式图2 宽台面型压砖机的结构型式图3 复合型压砖机的结构型式
2
C
表1 普通型压砖机的基本参数表2 宽台面型压砖机的基本参数表3 复合型压砖机的基本参数.. JB/T12382.1—2015
前 言
JB/T12382《电动螺旋压砖机》分为三个部分：
一第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12382的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：辽阳锻压机床股份有限公司、青岛青锻锻压机械有限公司。 本部分主要起草人：王荣林、孙旋、周强、王显旺、张祥元、吴带生。 本部分为首次发布。
II JB/T12382.1—2015
电动螺旋压砖机
第1部分：型式与基本参数
1范围
JB/T12382的本部分规定了电动螺旋压砖机的型式与基本参数。 本部分适用于电动螺旋压砖机（以下简称压砖机）。
2压砖机的型式
2.1 压砖机的型式分为普通型、宽台面型及复合型三种。 2.2 普通型压砖机的结构型式（压砖机结构不受此图形限制）如图1所示。
图1普通型压砖机的结构型式
2.3宽台面型压砖机的结构型式（压砖机结构不受此图形限制）如图2所示。 JB/T12382.1—2015
图2宽台面型压砖机的结构型式
2.4复合型压砖机的结构型式（压砖机结构不受此图形限制）如图3所示。
真空部分
主机部分
移动模部分
料部分
图3复合型压砖机的结构型式 JB/T12382.1—2015
3 基本参数 3.1 压砖机的主参数为公称力。 3.2 普通型压砖机的基本参数见表1。
表 1 普通型压砖机的基本参数
公称力 最大力 滑块行程 行程次数 装模高度H 工作台垫板厚度t kN kN mm 次/min mm
工作台面尺寸 mm B(左右) L（前后）
mm 120 150 180 200
14 13 10 10
700 820 1 000 1 000
800 920 1200 1 200
4 000 8 000 420 6 300 12 500 600 10 000 20 000 700 12 500 25 000 700 3.3 宽台面型压砖机的基本参数见表2。
500 520 600 600
表2 宽台面型压砖机的基本参数
工作台面尺寸 mm B（左右)
公称力 最大力 滑块行程 行程次数 装模高度H 工作台垫板厚度1 kN
kN
次/min 14 12 11 11
mm 650 650 800 850
mm 120 150 200 200
L(前后)
mm
850 1100 1 250 1 250
900 1120 1250 1 250
4 000 8 000 500 6 300 12.500 650 10 000 20 000 700 12 500 25 000 700 3.4 复合型压砖机的基本参数见表3。
表3 复合型压砖机的基本参数
公称力 最大力 滑块行程 装模高度H 最大顶料力 顶砖行程 工作台面尺寸 预压缸 真空系统
mm L
真空度 MPa
B (左右） （前后）
kN kN mm mm 6 300 12 500 450 900 2 000 700 1100 1120 10 000 20 000 550 980
kN
压力
mm
2 000 700 1 250 1 250 2 800
2 000 700 1 250 1 250 >3%公称力 >0.072
12.500 25 000 550 16 000 32 000 700
980 1100
800 1 460 1 700
3 L/ar
