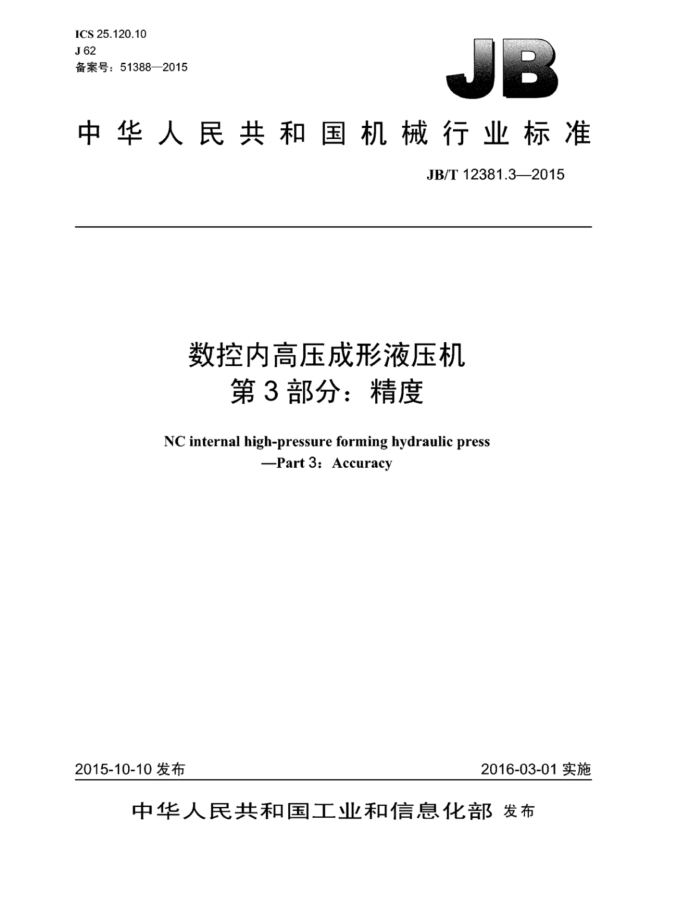

ICS 25.120.10 J 62 备案号：51388—2015
:
中华人民共和国机械行业标准
JB/T12381.3—2015
数控内高压成形液压机
第3部分：精度
NC internal high-pressure forming hydraulic press
—Part3:Accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T 12381.3—2015
目 次
前言，
II
范围规范性引用文件. 检验要求.. 精度检验. 4.1 工作台（垫板）上平面和滑块（垫板）下平面的平面度 4.2 滑块（垫板）下平面对工作台（垫板）上平面的平行度 +***+*++++ 4.3 滑块（垫板）运动轨迹对工作台（垫板）上平面的垂直度， 4.4 水平缸活塞运动轨迹垂直方向对工作台（垫板）上平面的平行度 4.5 水平缸活塞运动轨迹水平方向相对平行度
1 2 3 4
.... JB/T12381.3—2015
前言
JB/T12381《数控内高压成形液压机》分为三个部分：
第1部分：基本参数；一第2部分：技术条件：一第3部分：精度。 本部分为JB/T12381的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：湖州机床厂有限公司、济南铸造锻压机械研究所有限公司、深圳市华测检测技术
股份有限公司。
本部分主要起草人：郑建华、华强、马立强、陈益民、刘泽华、李波。 本部分为首次发布。
II JB/T12381.3—2015
数控内高压成形液压机
第3部分：精度
1范围
JB/T12381的本部分规定了数控内高压成形液压机的检验要求、精度检验。 本部分适用于成形液体压力不大于500MPa的数控内高压成形液压机（以下简称液压机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1219—2008指示表 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T9166—2009四柱液压机精度 GB/T10923 锻压机械精度检验通则 GB/T24760—2009 铸铁平尺
3 检验要求
3.1工作台面是液压机总装精度检验的基准面。 3.2精度检验前，液压机应调整水平，其工作台面纵、横向水平偏差不得超过0.20mm/1000mm。 3.3装有移动工作台的，须使工作台处在液压机的工作位置并锁紧牢固。 3.4液压机的精度检验应在空运转和满负荷运转试验后分别进行，以满负荷运转试验后的精度实测值为准，将其记入出厂合格证明书内。 3.5精度检验方法、检验工具和装置应符合GB/T10923的规定，也可采用其他等效的检验方法。 3.6在检验平面时，当被检测平面的最大长度L≤1000mm时，不检测长度[=0.1L；当L>1000mm 时，不检测长度=100mm。 3.7检验垂直度的实际长度应大于液压机最大行程的四分之一，但不小于100mm；液压机最大行程小于100mm时按最大行程测量，滑块在起动、停止和反向运行时出现的瞬间跳动误差不计。 3.8工作台上平面及滑块下平面的平面度允许在装配前检验 3.9精度允差的计算结果应按GB/T8170的规定修约，保留两位小数。
4 精度检验
4.1工作台（垫板）上平面和滑块（垫板）下平面的平面度
应符合GB/T9166—2009中4.1的规定。 4.2 滑块（垫板）下平面对工作台（垫板）上平面的平行度
应符合GB/T9166—2009中4.2的规定。
1 JB/T12381.32015
4.3滑块（垫板）运动轨迹对工作台（垫板）上平面的垂直度
应符合GB/T9166一2009中4.3的规定。
4.4水平缸活塞运动轨迹垂直方向对工作台（垫板）上平面的平行度 4.4.1检验方法
在工作台（垫板）上放一平尺，将百分表表座吸在侧向垫板上，在水平缸活塞全行程运动过程中，用百分表测头触及平尺平面，百分表读数的最大差值即为测定值（见图1）。
面S
平尺
图1
4.4.2允差
水平缸活塞运动轨迹垂直方向对工作台（垫板）上平面的平行度允差应符合表1的规定。
表1
单位为毫米
允差 100
水平缸行程 S,≤200
0.0- 0 : 0.01s 100
S,>200
0.08+
4.4.3检验工具
检验工具为平尺、指示表。平尺的精度不低于GB/T24760一2009规定的1级准确度；指示表的精度不低于GBT1219一2008规定的0.01mm分度值 4.5水平缸活塞运动轨迹水平方向相对平行度 4.5.1检验方法
在工作台面（垫板）上安装可固定的等高量块，等高量块带有U形可调卡口，将平尺置于等高量
2 JB/T 12381.3—2015
块的U形卡口内；在水平缸滑块上固定百分表；驱动一侧水平缸，调节平尺，使百分表在行程范围内压表读数一致；将百分表安装至另一侧水平缸滑块上，并压表于平尺；驱动另一侧水平缸，测得全行程范围内读数差即为水平缸活塞运动轨迹水平方向相对平行度误差（见图2。
U形卡口
调节螺钉
平尺
等高量块
1
座国
百分表
图2
4.5.2允差
水平缸活塞运动轨迹水平方向相对平行度应符合表2的规定。
表2
单位为毫米
水平缸行程 S2≤200
允差 0.04+
0.01S2 100 0.01 S2 100
0.06+
S,>200
4.5.3 3检验工具
检验工具为平尺、指示表。平尺的精度不低于GB/T24760一2009规定的1级准确度：指示表的精度不低于GB/T1219一2008规定的0.01mm分度值。
en L/ar
