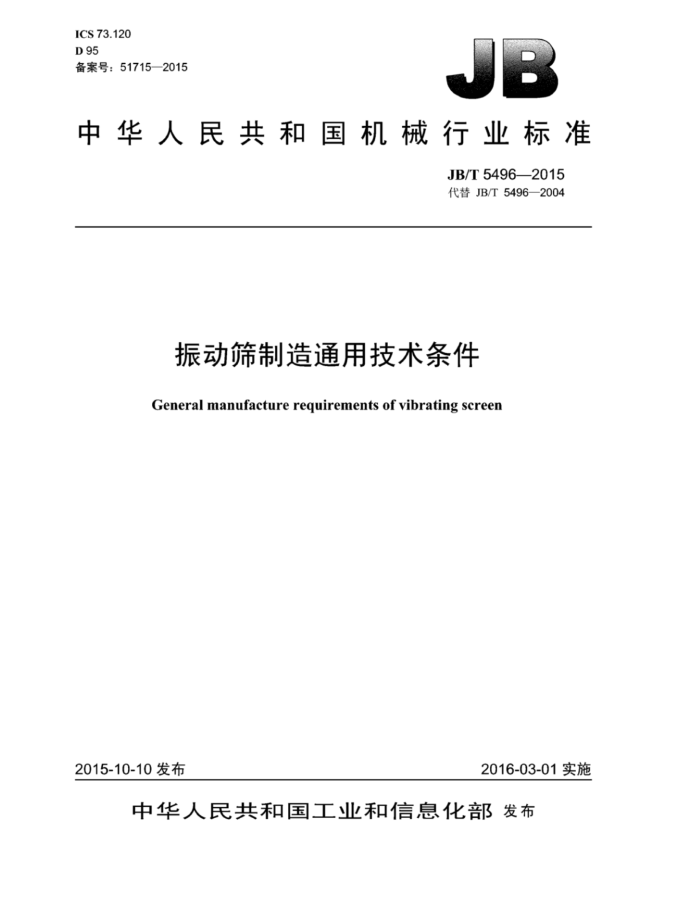

ICS73.120 D 95 备案号：51715—2015
中华人民共和国机械行业标准
JB/T5496—2015 代替JB/T5496—2004
振动筛制造通用技术条件
General manufacture requirements of vibrating screen
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5496—2015
目 次
前言
I
范围规范性引用文件技术要求. 3.1 切削加工件要求 3.2 焊接件要求. 3.3 火焰切割件要求 3.4 铸钢件、铸铁件要求. 3.5 锻件要求. 3.6 联接要求.. 3.7 装配要求. 3.8 涂装要求. 4检验方法
1 2 3
**2
3
***3
3 JB/T5496—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5496—2004《振动筛制造通用技术条件》，与JB/T5496一2004相比主要技术变化
如下：
一增加了焊接件中板件的折弯要求：增加了高强度螺栓联接要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：鞍山重型矿山机器股份有限公司本标准参加起草单位：河南太行振动机械股份有限公司。 本标准主要起草人：刘春玉、徐文彬、杜光辉、黄全印、杨永柱、黄嘉琳本标准所代替标准的历次版本发布情况为：
JB/T5496—1991、JB/T5496—2004。
II JB/T5496—2015
振动筛制造通用技术条件
1范围
本标准规定了振动筛的制造技术要求和检验方法。 本标准适用于直线振动筛、圆振动筛和椭圆振动筛。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—19991 优质碳素结构钢 GB/T1231一2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2 重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T 5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T 5000.7 重型机械通用技术条件 第7部分：铸钢补焊件 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件 第10部分：装配 JB/T5000.12 重型机械通用技术条件 第12部分：涂装
3 技术要求
3.1切削加工件要求 3.1.1 凡产品图样或设计文件中无特殊规定时，切削应符合JB/T5000.9的规定。 3.1.2 振动电动机、箱式振动器与安装梁应符合互换性要求。 3.1.3 轴承座与侧板应符合互换性要求。 3.2焊接件要求 3.2.1 凡产品图样或设计文件中无特殊规定时，焊接应符合JB/T5000.3的规定。 3.2.2 钢板的平面度误差每平方米不应大于1mm。 3.2.3 角钢、工字钢和槽钢直线度误差每米不应大于1mm。 3.2.44 钢板、角钢、工字钢和槽钢下料时，应采用切削加工、剪切、仿形切割或自动切割。 3.2.5 参振零部件的板材及型材不应拼接。 3.2.6 横梁上的焊缝不应垂直于横梁的轴线，侧板等主要焊接件在焊前应进行预处理。 3.2.7 当按工形接头形式进行连续或断续并列，交错角焊缝焊接时，在两端均应留出长度为母材厚度的不须焊接空白区段。
1 JB/T5496—2015
3.2.8 安装振动器的横梁和筛面横梁，焊后应消除应力。 3.2.9 板件折弯成90°时，弯曲的最小圆角半径r按公式（1）确定。
(1)
EEtEEtEE
式中：
弯曲最小圆角半径，单位为毫米（mm）；折弯圆角系数，数值见表1；板件厚度，单位为毫米（mm）。
表1
折弯圆角系数x 与轧制纹路成45°
材质
平行于轧制纹路
垂直于轧制纹路
0.3 0.5 0.8 1.2
0.5 0.8 1.2 1.8
08、10Q195、Q215钢 15、20-Q235-B-Q245R钢 30、40、Q235-A钢 45、50、Q275钢
0.8 1.3 1.5 3.0
3.2.10 板件折弯成形时不应有裂纹。 3.3火焰切割件要求
凡产品图样或设计文件中无特殊规定时，火焰切割件应符合JB/T5000.2的规定。 3.4铸钢件、铸铁件要求 3.4.1 凡产品图样或设计文件中无特殊规定时，铸铁件应符合JB/T5000.4的规定， 铸钢件应符合 JB/T5000.6的规定，铸钢补焊件应符合JB/T5000.7的规定。 3.4.2 非加工表面粗糙度应符合表2的规定
表2
铸件重量kg 表面粗糙度Rzum
≤500 300
>1000 500
>500~1000
400
3.4.3 3可见缺陷应符合如下规定：
a）偏心块、平衡轮、带轮、箱体和密封板等关键零件不应有裂纹； b）所有铸件在不影响其强度性能时，铸造缺陷应符合表3的规定。
表3 ≤500 6
铸件重量 kg
>500~2000
>2 000 00
直径mm 深度mm 数量个
7
最大允许缺陷
铸钢件缺陷深度小于厚度的30%： 铸铁件缺陷深度小于厚度的15%
4
5
3
注：缺陷数量指在100mm×100mm面积内的缺陷个数。 3.5锻件要求
凡产品图样或设计文件中无特殊规定时，锻件应符合JB/T5000.8的规定。
2 JB/T5496—2015
3.6联接要求
3.6.1筛框对角线等长允差每米不应超过1mmlc 3.6.2环槽铆钉抗拉强度不应低于785MPa，钉套材料的力学性能不应低于GB/T6991999中10钢的要求。 3.6.3联接前应清理接触面，接触面不应有毛刺、毛边及夹杂物。联接时不应采用定位焊方式固定被联接件。 3.6.4环槽铆钉的钉套未达到预定变形而钉尾拉断时，应铲除废钉重新铆接：已达到预定变形而钉尾尚未拉断时，应用砂轮进行切断，不应锤击。 3.6.5高强度螺栓的性能不应低丁GB/T1231一2006中10.9S级的规定 3.7装配要求 3.7.1 1凡产品图样或设计文件中无特殊规定时，产品装配应符合JB/T5000.10的规定。 3.7.2支承弹簧应分组选配，刚度极限偏差为土5%，自由高度公差为3mm。 3.7.3 3装配筛箱时，各螺栓扭紧力矩应符合有关图样的规定。 3.8涂装要求
凡产品图样或设计文件中无特殊规定时，产品涂装应符合JB/T5000.12的规定。
4 检验方法
产品检验应按JB/T5000.1～JB/T5000.4~JB/T5000.6～JB/T5000.10和JB/T5000.12的规定进行 S1 19670 L/ar
