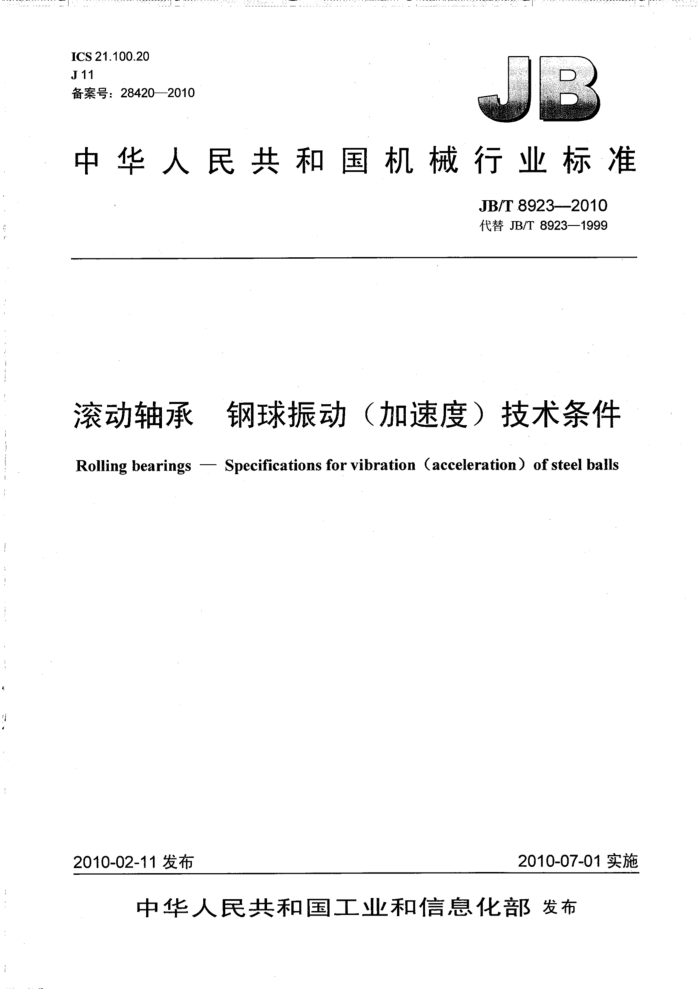

ICS21.100.20 J11 备案号：28420—2010
中华人民共和国机械行业标准
JB/T8923—2010 代替JB/T8923—1999
滚动轴承 钢球振动（加速度）技术条件 Rolling bearings Specifications for vibration (acceleration) of steel balls
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T8923-—2010
目 次
前言范围.. 2规范性引用文件 3 术语和定义
m
/
钢球振动加速度级的计算 5
4
技术要求 6 测量方法， 6.1 测量环境 6.2 测量原理 6.3 测量条件. 6.4. 测量程序 7检验规则. 图1钢球振动测量原理示意图图2 频率特性曲线 JB/T8923—2010
前 言
本标准代替JB/T89231999《滚动轴承钢球振动（加速度）技术条件》 本标准与JB/T8923—1999相比，主要变化如下：
修改了部分规范性引用文件（1999年版和本版的第2章）；修改了术语和定义的表述（1999年版和本版的第3章）；修改了表1～表4的表述（1999年版和本版的表1～表4）；修改了测量方法的表述（1999年版和本版的第6章）；修改了检验规则的表述（1999年版和本版的第7章）。
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：上海市轴承技术研究所、上海钢球厂。 本标准主要起草人：刘红宇、张文安、王家亮、王霞君、王志强。 本标准所代替标准历次版本发布情况为：
JB/T8923—1999。
1 JB/T8923—2010
5技术要求
钢球振动加速度级分为Z1、Z2和Z3三个组别。直径Dw≤15.5mm的钢球加速度级应符合表1 和表2的规定，直径Dw>15.5mm的钢球振动加速度级应符合表3和表4的规定。
表1
钢球公称直径Dw
钢球振动加速度级限值
dB Z2
mm
Z3
Z1
超过 34 A 5 6 7 8 9 10 11 12 13 14 a 包含3mm。
到 4 5 6 7 8 9 10 11 12 13 14 15.5
批平均 33.0 33.5 34.0 34.5 35.0 35.5 36.0 36.5 37.0 37.5 38.0 38.5
单个值 35.0 35.5 36.0 36.5 37.0 37.5 38.0 38.5 39.0 39.5 40.0 40.5
单个值 38.0 38.5 39.0 39.5 40.0 40.5 41.0 41.5 42.0 42.5 43.0 43.5
批平均 34.5 35.0 35.5 36.0 36.5 37.0 37.5 38.0 38.5 39.0 39.5 40.0
单个值 36.5 37.0 37.5 38.0 38.5 39.0 39.5 40.0 40.5 41.0 41.5 42.0
批平均 36.0 36.5 37.0 37.5 38.0 38.5 39.0 39.5 40.0 40.5 41.0 41.5
表2
单位：dB Z3 4
Z2 5
Z1 6
每批中最大值与最小值之差
≤
表3
钢球振动加速度级限值
钢球公称直径Dw
dB Z2
mm
Z3
Z1
超过 15.5 16 18 20 22 24 26 28
到 .16 18 20 22 24 26 28 30.162
单个值 57 58 59 60 61 62 63 64
批平均 53 54 55 56 57 58 59 60
单个值 55 56 57 58 59 60 61 62
批平均 55 56 57 58 59 60 61 62
单个值 59 60 61 62 63 64 65 66
批平均 57 58 59 60 61 62 63 64
2 JB/T89232010
表
单位：dB Z3 5
z1 7
每批中最大值与最小值之差
Z2 6
≤
6测量方法 6.1测量环境 6.1.1测量场所应保持清洁，远离各种振源，并避免电磁场的干扰。 6.1.2测量环境温度为10℃～40℃，相对湿度不应大于80%。 6.2测量原理（见图1）
加速度计传振杆
钢球
主轴
压紧块
钢球夹具
图1钢球振动测量原理示意图
将被测钢球置于压紧块和与之相配的钢球夹具（心轴）之间，钢球和心轴由驱动装置带动，以恒定转速旋转。传感器的传振杆以规定的压力置于钢球的最高点，当钢球绕经球心的轴线旋转时，在垂直该球心线的最大圆处的径向振动加速度级，为该钢球振动加速度级。将拾取到的钢球振动加速度信号转换成相应的电信号，经过相应的数据处理，得出钢球振动值。 6.3测量条件 6.3.1加速度计安装后的系统谐振频率应大于1000Hz。 6.3.2加速度计传振杆的测头半径为0.6mm，测头在球面上的压力为0.40N～0.55N。 6.3.3当钢球直径为3mm≤Dw≤15.5mm时，主轴转速采用（830士15）r/min；当钢球直径为 15.5mm 要
O
APOE
PO
0.5fL 元1.2f
0.8fg Jh
2fH
fh 一滤波器上截止频率；元一 一滤波器下截止频率。
图2频率特性曲线
7检验规则 7.1每粒钢球测个振动值。 7.2钢球批振动平均值：直径为3mm～15.5mm的钢球，为每批中随机抽取的20粒球振动值的算术平均值；直径为15.5mm～20mm的钢球，为每批中随机抽取的10粒球振动值的算术平均值；直径为 20mm~30.162mm的钢球，为每批中随机抽取5粒球振动值的算术平均值。 7.3如果钢球振动批平均值未超过表1和表3规定的限值，而某些单个振动值超差，则其实际测值与单个振动限值相减得到的最大超差值相加在该批振动平均值上，作为新判定值，但该值仍不应超过表 1和表3中规定的批平均值。同时，亦应满足表2和表4的规定，若超过限值规定，则判定该批为不合格。 中华人民共和国
