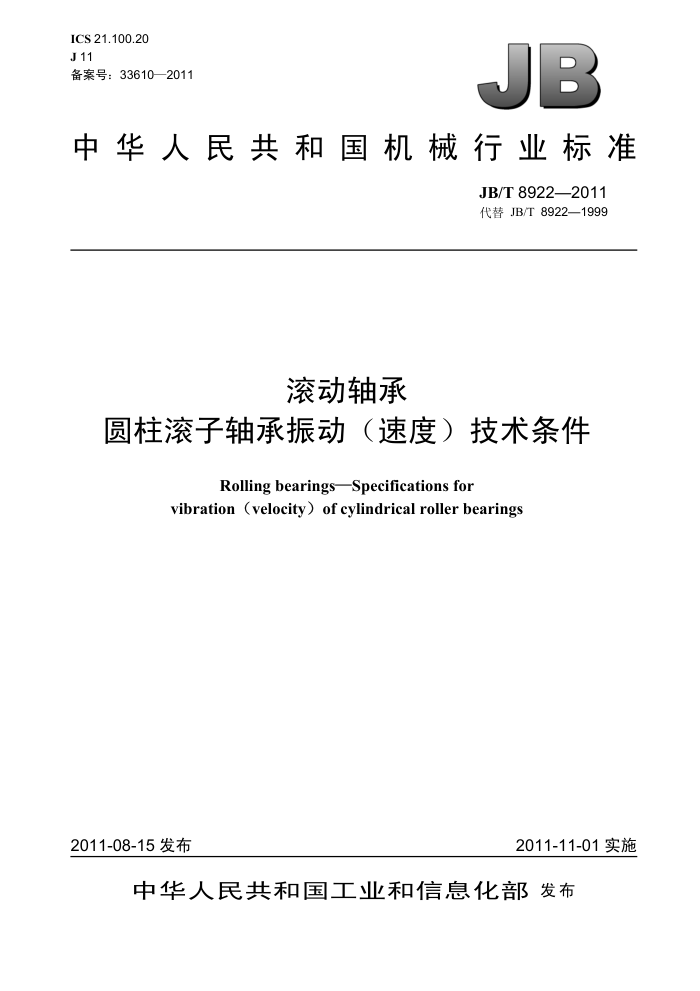

ICS 21.100.20 J11 备案号：33610—2011
JB
中华人民共和国机械行业标准
JB/T 8922—2011 代替JB/T8922—1999
滚动轴承
圆柱滚子轴承振动（速度）技术条件
Rolling bearingsSpecifications for
vibration (velocity) of cylindrical roller bearings
2011-11-01实施
2011-08-15发布
中华人民共和国工业和信息化部发布 JB/T8922—2011
目 次
前言 1 范围
.1
规范性引用文件 3术语和定义、组别代号 4测量和评定方法 5技术要求... 6检验规则附录A（规范性附录）圆柱滚子轴承振动（速度）测量方法 A.1 范围 A.2 测量程序 A.3 测量和评定方法 A.4 测量条件 A.5 对测量系统的要求 A.6对操作者的要求.. 附录B（规范性附录）心轴径向圆跳动和轴向圆跳动的测量方法，附录C（规范性附录）测试装置基础振动的测量方法图B.1 心轴径向圆跳动和轴向圆跳动的测量图C.1 测试装置基础振动的测量表1 内径15mm60mm圆柱滚子轴承振动（速度）限值表2 内径65mm～120mm圆柱滚子轴承振动（速度）限值表A.1 轴承径向载荷的设定值. 表A.2 测试装置基础振动.... 表A.3 径向载荷的加载方向和轴向位置的偏差值表A.4 轴向载荷轴线与轴承内圈旋转轴线的偏差值
2 JB/T8922—2011
前言
本标准代替JB/T8922一1999《滚动轴承圆柱滚子轴承振动（速度）技术条件》，本标准与JB/T8922一1999相比，主要变化如下：
增加了圆柱滚子轴承振动（速度）测量方法（本版的附录A）； -增加了心轴径向圆跳动和轴向圆跳动的测量方法（本版的附录B）；增加了测试装置基础振动的测量方法（本版的附录C）。
本标准的附录A、附录B和附录C均为规范性附录本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：杭州轴承试验研究中心有限公司、浙江天马轴承股份有限公司、人本集团有限公
司、 钱潮轴承有限公司。
本标准主要起草人：陈芳华、蔡丽萍、马全法、郭长建、沈国祥、张卫明。 本标准所代替标准的历次版本发布情况为：
JB/T8922—1999。
II JB/T8922—2011
滚动轴承圆柱滚子轴承振动（速度）技术条件
1范围
本标准规定了外形尺寸符合GB/T283一2007规定的N型、NU型、NJ型和NF型，直径系列2、3 公称内径为15mm～120mm，径向游隙符合GB/T4604一2006中规定的0组游隙的圆柱滚子轴承（以下简称轴承）的振动（速度）技术条件。
本标准规定的V组是对通用轴承振动（速度）的基本要求，轴承上不标记“V”；V1、V2、V3组适用于对振动（速度）有要求的轴承。
本标准适用于制造厂对成品轴承的生产检验和用户验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T283一2007滚动轴承圆柱滚子轴承外形尺寸 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划（ISO2859-1:1999，IDT）
GB/T3141—1994工业液体润滑剂ISO粘度分类（eqVISO3448:1992） GB/T4604一2006滚动轴承径向游隙（ISO5753:1991，MOD） GB/T24610.1一2009滚动轴承振动测量方法第1部分：基础（ISO15242-1:2004，IDT） GB/T24610.4—2009滚动轴承 振动测量方法第4部分：具有圆柱孔和圆柱外表面的圆柱滚子
轴承（ISO15242-4:2007，IDT）
JB/T2974一2004滚动轴承代号方法的补充规定 3术语和定义、组别代号 3.1GB/T24610.4一2009中确立的术语和定义适用于本标准。 3.2JB/T2974—2004中确立的振动组别代号适用于本标准。 4测量和评定方法 4.1 测量方法按附录A的规定。 4.2在规定的测量方法下，选取轴承外圈外圆柱面圆周方向大致等距的三个位置进行测量，某频带三个位置的振动（速度）的算术平均值为该轴承该频带的振动（速度）值。需正反两面测试的轴承，取两面中某频带振动（速度）值的较大值为该轴承该频带的振动（速度）值。 5技术要求 5.1内径15mm～60mm的圆柱滚子轴承，不同组别的单个轴承振动（速度）应符合表1的规定。 5.2内径65mm～120mm的圆柱滚子轴承，不同组别的单个轴承振动（速度）应符合表2的规定。 6检验规则 6.1单个轴承（指样本中的任一套轴承）按本标准的规定进行测量，其任一频带的振动（速度）值大
1 JB/T 8922—2011
于表1或表2中相应组别的限值时，该轴承为不合格品。 6.2逐批考核轴承振动（速度）时，按GB/T2828.1一2003的规定，使用一般检查水平II级，采用正常检查一次抽样方案，振动（速度）的接收质量限AQL值为2.5。
表1内径15mm～60mm圆柱滚子轴承振动（速度）限值
轴承公称内径
V
V1
V2
V3
低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频
d mm 15 17 20 25 30
μm/s
μm/s
μm/s
μm/s
340 420 420 260 310 310 200 190 190 140 100 100 370 460 460 290 350 350 230 220 220 160 110 110 370 460 460 290 350 350 230 220 220 160 110 110 420 530 530 330 400 400 260 260 260 180 130 130 420 530 530 330 400 400 260 260 260 180 130 130
490 610 610 380 470 470 300 300 300 210 150 150 490 610 610 380 470 470 300 300 300 210 150 150 570 690 690 430 540 540 340 340 340 240 170 170 570 690 690 430 540 540 340 340 340 240 170 170 650 780 780 500 610 610 400 380 380 280 190 190
35 40 45 50 55
650 780 780 500 610 610 400 380 380 280 190 190
60
表2 内径65mm~120mm圆柱滚子轴承振动 （速度） 限值
轴承公称内径
V
V1
V2
V3
低频 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频
d mm 65 70 75 80 85
μm/s
μm/s
μm/s
μm/s
420 500 500 310 380 380 240 230 230 170 120 120
470 560 560 350 430 430 290 270 270 200 140 140 470 560 560 350 430 430 290 270 270 200 140 140 530 630 630 410 500 500 330 300 300 230 160 160 530 630 630 410 500 500 330 300 300 230 160 160 610 710 710 460 570 570 370 350 350 260 180 180 610 710 710 460 570 570 370 350 350 260 180 180 690 800 800 540 650 650 430 400 400 300 210 210 690 800 800 540 650 650 430 400 400 300 210 210 780 920 920 630 740 740 500 470 470 350 240 240 780 920 920 630 740 740 500 470 470 350 240 240
90 95 100 105 110
120
2 JB/T8922—2011
附录A （规范性附录）
圆柱滚子轴承振动（速度）测量方法
A.1范围
本附录规定了公称外径为30mm～260mm的单列圆柱滚子轴承（N型、NU型、NJ型和NF型）振动（速度）的测量方法。 A.2测量程序 A.2.1转速
对于内径≤60mm的单列圆柱滚子轴承，设定的转速为1800r/min；内径为65mm～120mm的单列圆柱滚子轴承，设定的转速为900r/min。转速偏差按GB/T24610.4一2009中4.1的规定。 A.2.2轴承径向和轴向载荷
应对轴承施加径向载荷，其径向载荷设定值（合成值）按表A.1的规定，其他要求按GB/T24610.4 -2009中4.2的规定。
表A.1 轴承径向载荷的设定值
径向载荷的设定值
轴承外径D
超过
到
min.
max.
N
mm
135 165 225 315 430 565 720 900
165 195 275 385 520 685 880 1 100
30 50 70 100 140 170 200 230
50 70 100 140 170 200 230 260
A.3 测量和评定方法 A.3.1 测量时设定的物理量
测量时设定的物理量为径向振动速度Vr.m.s.（单位为um/s）。 A.3.2 频率范围
设定在低频（L）、中频（M）和高频（H）三个频带内测量振动（速度）信号，其频率范围按GB/T 24610.4—2009中表2的规定。 A.3.3测试步骤
测试步骤按GB/T24610.4—2009中5.4的规定。 对NJ型、NF型圆柱滚子轴承，按轴承可承受轴向载荷方向，在外圈端面施加一个不大于30N的
轴向载荷，以确保运转稳定。
3 JB/T8922—2011
对U型和NU型圆柱滚子轴承，在测试过程中应确保内外圈不产生轴向相对偏移，内、外圈端面轴向最大相对偏移量不应大于0.5mm。当对测试结果有异议时，应进行正反两面测试。
测试持续时间按GB/T24610.1一2009中6.5的规定。若在开始测试5min内不能达到稳定状态，则将该轴承作不合格品处理。 A.4测量条件 A.4.1轴承的测量条件
轴承的测量条件按GB/T24610.4一2009中6.1的规定。对测试结果有异议时，应以用NY-120溶剂油进行有效清洗，且在溶剂油挥发干后，用L-AN15全损耗系统用油进行充分润滑后的测试结果为准。 NY-120溶剂油不充许含有四乙基铅，且应经过滤精度不低于0.45um的过滤器过滤。L-AN15全损耗系统用油应经过滤精度不低于0.8um的过滤器过滤，其他技术要求按GB/T3141一1994的规定。 A.4.2测试环境和测试装置条件
测试环境和测试装置条件要求按GB/T24610.4一2009中6.2和6.3的规定。 A.4.2.1主轴系统的心轴（与主轴组合后）与轴承内圈内径配合部位的径向圆跳动不应大于5um，心轴轴肩轴向圆跳动不应大于10um。其测量方法按附录B的规定。 A.4.2.2测试装置的基础振动不应超过表A.2的规定。其测量方法按附录C的规定。
表A.2 ：测试装置基础振动
轴承公称内径
基础振动 max. 中频（M)
d
超过
到
低频（L)
高频（H)
μm/s 10 15
mm
15a 60 包括15mm。
60 120
12 15
5 7
A.4.2.3施加于轴承外圈上的恒定外加径向载荷及合适的轴向载荷按A.2.2的规定。外加径向载荷应施加于外圈宽度的中部，方向应与垂直于主轴旋转轴线的中心线重合，位置和方向的偏差不应超过GBT 24610.4—2009中图1和本附录表A.3所规定的范围，测量方法按GB/T24610.4—2009中附录A的规定；外加轴向载荷的加载位置和方向应与旋转主轴的轴线一致，其偏差不应超过GB/T24610.4一2009中图2 和本附录表A.4所规定的范围，测量方法按GB/T24610.4一2009中附录B的规定。
表A.3径向载荷的加载方向和轴向位置的偏差值
轴承外圈宽度
与轴承外圈宽度中部的轴向偏差H2
与主轴轴线垂直的中心线的角度偏差阝
c
超过
max. mm 0.3 0.5 1.0 1.2
到
max. (°)
mm
10 20 40 70
20 40 70 90
1
4 JB/T8922—2011
表A.4 轴向载荷轴线与轴承内圈旋转轴线的偏差值
轴承外径
与轴承内圈旋转轴线间的
与轴承内圈旋转轴线间的
径向偏差H max.
角度偏差β max. (°)
D
超过
到
mm 0.4 0.6 0.8 1.6 2.0 2.5 3.0 3.5
mm
30 50 70 100 140 170 200 230
50 70 100 140 170 200 230 260
0.5
A.5 对测量系统的要求 A.5.1 测量系统的传感器频率响应和滤波器特性按GB/T24610.1一2009中6.4的规定。 A.5.2 测量系统的标定和鉴定评估按GB/T24610.1一2009中第8章的规定。
对操作者的要求合格的操作者应确保按本附录的规定进行振动测量。
A.6
5
