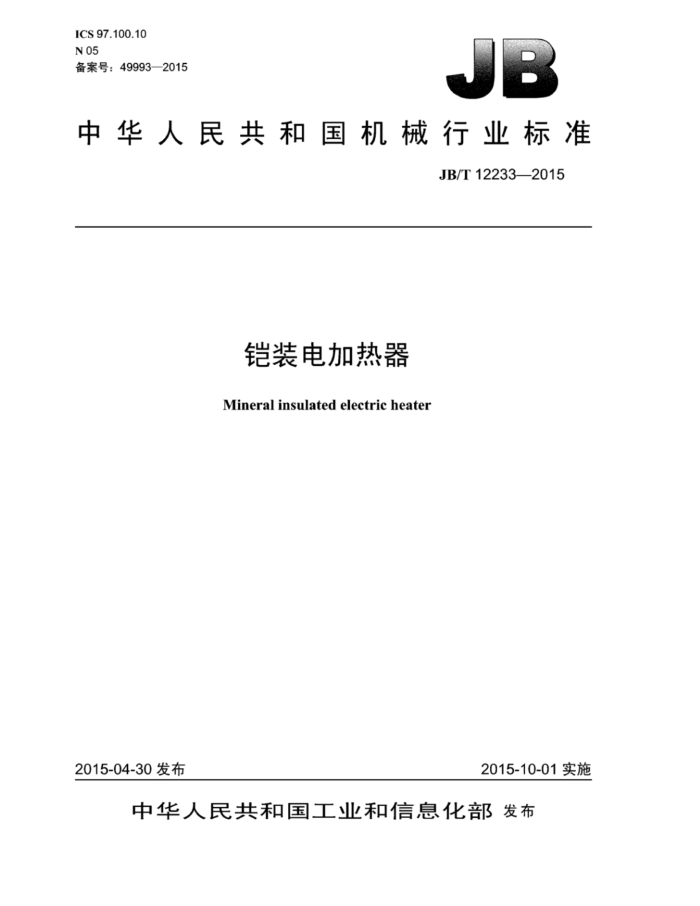

ICS97.100.10 N05 备案号：49993—2015
中华人民共和国机械行业标准
JB/T12233—2015
铠装电加热器 Mineral insulated electric heater
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12233—2015
目 次
前言 1 范围
I
规范性引用文件. 3术语和定义. 4结构型式、型号 4.1结构型式. 4..2型号.. 5特殊条件下的设计和安装使用 5.1可燃性气氛.. 5.2压力介质. 5.3 有毒有害介质. 5.4 食品加工或饮食用具 5.5 安装使用.
2
原材料及零部件
6
6.1 铠装加热电缆.. 6.2冷端电缆. 6.3 连接器.. 6.4 终端器.. 6.5 电源线....
.
1
H
7技术要求.. 7.1 外观质量 7.2 尺寸. 7.3 绝缘电阻 7.4 额定功率... 7.5 保护管完整性 7.6 泄漏电流... 7.7 绝缘耐压性能. 7.8 通断电能力. 7.9 过载能力 8检验方法 8.1 外观质量检验 8.2 尺寸检验. 8.3 绝缘电阻检验.. 8.4 额定功率检验. 8.5 保护管完整性检验 8.6 泄漏电流检验. 8.7 绝缘耐压性能检验 8.8 通断电能力检验
C
6 JB/T12233—2015
8.9过载能力检验 9检验规则 9.1 检验分类. 9.2 型式检验 9.3 出厂检验. 10铭牌、包装及交付 10.1铭牌. 10.2 包装. 10.3 交付..
8 11
图1 6种铠装电加热器结构型式示例图2 B型铠装电加热器结构型式示例图3 典型连接器示例.. 图4 典型终端器示例. 图5 室温泄漏电流测量电路原理图图6 工作温度泄漏电流测量电路原理图
力
表1 不同工作温度下的绝缘电阻表2 检验项目和顺序.
II JB/T12233—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：安徽鑫国仪表有限公司、重庆材料研究院有限公司。 本标准参加起草单位：上海宏端电热电器有限公司、沈阳市中色测温仪表材料研究所有限公司、浙
江乐清市华东仪表厂、重庆川仪十七厂有限公司、安徽蓝德集团股份有限公司、重庆大正温度仪表有限公司。
本标准主要起草人：华庆生、谌立新、潘百来、徐宏林、陈晓、齐宝军、吴兴华、周正川、殷成楼、 刘仁聪。
本标准为首次发布。
III JB/T12233—2015
铠装电加热器
1范围
本标准规定了铠装电加热器的结构型式，技术要求。检验方法、检验规则以及交付等。 本标准适用于由额定电压不超过交流电压440V、外径≥3.0mm的铠装加热电缆制造的铠装电加热
器。
本标准不适用于外径之3.0mm铠装加热电缆制造的铠装电加热器和螺旋状电热丝为发热体：粉未
状绝缘物为绝缘层、金属管包覆的电加热元器件，也不适用于塑包、漆包的电加热元件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T12234—2015铠装加热电缆
3术语和定义
下列术语和定义适用于本文件。
3.1
铠装电加热器 mineral insulated electric heater 由铠装加热电缆、冷端电缆、连接器、终端器、电源线组装成的电加热组合体（简称电加热器）
3.2
散热表面 surface of heat dissipation 铠装加热电缆有效加热长度保护管表面。
3.3
充分发热条件fullyheatingcondition 使元件达到规定工作状态的工作条件。
3.4
额定电压 nominal voltage 在设计时规定的并在铭牌上标出的施加在电加热器上的工作电压。
3.5
额定功率nominalpower 在输入额定电压时并在铭牌上标出的电加热器的输出功率。
3.6
工作温度 working temperature 在额定功率和充分发热的条件下，在静态空气条件下电加热器散热表面的平均温度。
3.7
泄漏电流leakagecurrent 当对保护管和电源线之间、电源线与电源线之间施加一定的电压时流经绝缘层的电流。
1 JB/T12233—2015
4 结构型式、型号
4.1结构型式
图1所示为推荐的6种铠装电加热器结构型式示例。其中A、C、E为内接冷端电缆型，B、D、F 为外接冷端电缆型，E、F为双支型。经供需双方协议，也可选用其他结构型式。
图2所示为B型铠装电加热器的结构型式示例
A型中
B型
D型
C型
口
00
一
F型
E型
0O
图16种铠装电加热器结构型式示例
加热电缆
冷端电缆
冷端电缆
电源线 终端器
连接器
连接器
终端器 电源线
图2 2B型铠装电加热器结构型式示例
4.2 型号
产品型号用以下格式表示： KJQ-OOOOOOO
冷端电缆长度，单位为米（m）加热电缆长度，单位为米（m）额定功率，单位为瓦（W）额定电压220V、380V 电缆外直径，单位毫米（mm）保护管材质（注1）电热丝材质（注2）结构（A、BC、D、E、F) 铠装电加热器
注1：Cu 铜：Cr18- 06Cr18Ni11Ti: Cr17 06Cr17Ni12Mo2:Cr25 06Cr25Ni20:1600 -Incone1600 注2:J40 康铜合金（6J40）：N80 镍铬合金（Cr20Ni80）示例：以Cr20Ni80为发热体，06Cr25Ni20为保护管，外径为4.8mm额定电压为220V，额定功率为2000W，加热电缆
长度为60m冷端电缆长度为4m的B型铠装电加热器标志为：
KJQ-B/N80/Cr25/4.8mm/220V/2000W/60m/4m
2 JB/T12233—2015
5特殊条件下的设计和安装使用
5.1可燃性气氛
用于可燃性气氛的电加热器，在设计时应符合相应的防爆等级和温度组别，并需取得相应资质，以避免发生事故。 5.2压力介质
用于压力介质中的电加热器，在设计时应考虑避免金属管、焊缝，密封件损坏造成泄压事故。 5.3有毒有害介质
用于有毒有害介质的电加热器，在设计时应考虑避免金属管、焊缝、密封件损坏造成有毒有害介质泄漏事故。 5.4食品加工或饮食用具
用于食品加工或饮食用具的电加热器，应考虑到电加热器保护管的挥发物符合卫生标准。 5.5安装使用
电加热器应当接地安装，以防发生设备，人身事故，因而在电加热器生产工艺中应具有接地部件
安装中不得将连接器和终端器包覆在保温材料里面，而应当裸露在大气中，以免烧坏密封填料：导致电加热器不能正常使用
6原材料及零部件
6.1铠装加热电缆
铠装加热电缆应符合JB/T12234一2015的规定。 6.2冷端电缆
冷端电缆的芯线应选用低电阻率的铜、铝等材料。在加热过程中该电缆仅起导电作用，其目的是减少加热电缆传导给电源线或电器设备的热量，避免其烧坏或产生电路故障。 6.3连接器
图3所示为推荐的4种典型的连接器示例。不排除选用其他结构的连接器，连接器是连接加热电缆和冷端电缆的器件，应使用熔焊、银铜焊或卡套固定进行密封连接，不得因
其泄漏而破坏电加热器的绝缘性能。
电加热丝与冷端电缆芯线采用熔焊连接，不得因假焊，虚焊而影响导电性能内接冷端电缆型电加热器可选用IV型连接结构。
6.4终端器
图4所示为推荐的4种典型的终端器示例。不排除选用其他结构的终端器。 终端器是用来连接冷端电缆和电源线的器件，应进行绝缘密封，也可以加工成螺纹结构供接地安装
使用。
3 JB/T12233—2015
冷端电缆
熔焊熔焊 熔焊 加热电缆
冷端电缆 熔焊
填粉口
加热电缆
L工型
学Ⅱ型
绝缘粉熔焊
环套 外连接套绝缘粉内连接套 环套
熔焊加热电缆 压紧螺母
冷端电缆 密封卡套
加热电缆
冷端电缆芯线绝缘粉熔焊
FV型
型
Z22
277
保护管
压紧螺母 绝缘粉
图3典型连接器示例
熔焊安装螺母 电源连接线
冷端电缆 熔焊
熔焊 电源连接螺杆
冷端电缆 熔焊
型
LH 工型
绝缘粉密封胶熔焊密封胶 电源连接线
绝缘粉密封胶
冷端电缆熔焊
绝缘粉 电源连接线
IV型
二型
A
密封胶
安装螺母
保护管
图4典型终端器示例
6.5电源线
电源线是连接终端器和接线盒的导线，其载流量应与电加热器的电功率相匹配。
7技术要求
7.1外观质量
电加热器表面不应有明显的机械损伤和局部膨胀，弯曲处不应有皱折、高低不平：各连接件应牢固可靠，不应有松动。 7.2尺寸
加热电缆的外径、壁厚、绝缘层厚度应符合JB/T12234一2015的规定，加热电缆的展开长度的偏差应在设计值的土3%以内。
