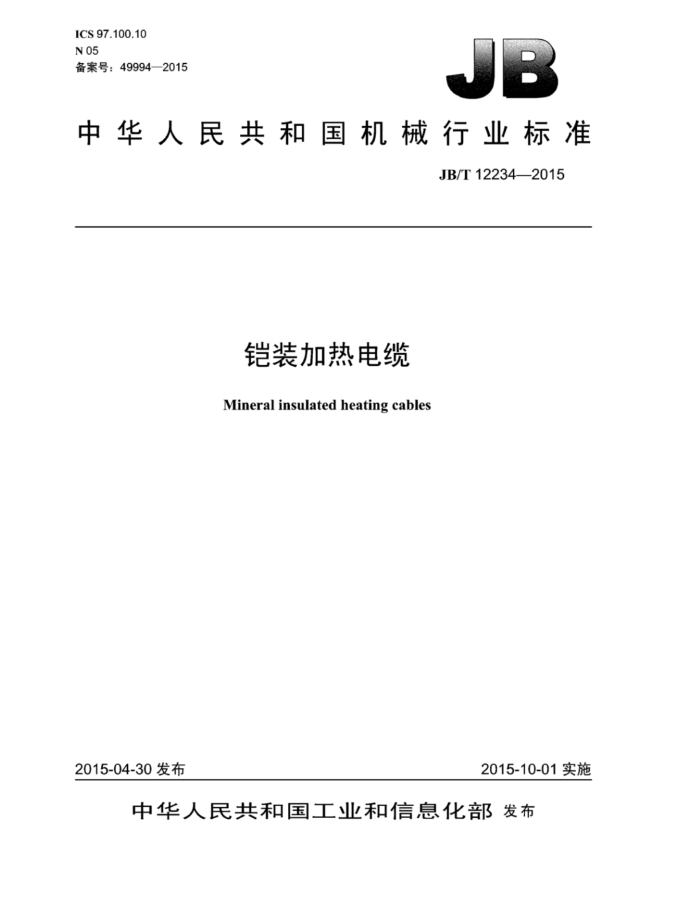

ICS97.100.10 N05 备案号：49994—2015
中华人民共和国机械行业标准
JB/T12234—2015
铠装加热电缆
Mineral insulated heating cables
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准铠装加热电缆 JB/T122342015
+
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm1印张·27千字 2015年12月第1版第1次印刷
定价：18.00元
*
书号：1511112873 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12234—2015
目 次
前言 1范围. 2术语和定义.. 3结构、尺寸、型号 E 3.1结构、尺寸 3.2型号. 4原材料. ARRER 4.1保护管... 4.2电热丝 4.3矿物绝缘物. 5技术要求 5.1 外观质量.. 5.2 尺寸及极限偏差.. 5.3 每米电阻值及允许偏差 5.4 绝缘电阻.. 5.5 保护管完整性 5.6 泄漏电流. 5.7 绝缘耐压性能 5.8 弯曲半径 6试验方法.
I
2
3
3
1
H
6.1 外观质量检验 6.2 尺寸检验... 6.3 每米电阻值检验 6.4 绝缘电阻检验.. 6.5 保护管完整性检验 6.6 泄漏电流检验 6.7 绝缘耐压性能检验 6.8 弯曲半径检验. 7检验规则.. 7.1 检验分类 7.2 型式检验. 7.3 出厂检验. 8供货方式、铭牌、包装及交付 8.11 供货方式 8..2铭牌 8.3包装... 8.4交付附录A（资料性附录） 典型铠装加热电缆示例
..
0E
X JB/T12234—2015
附录B（资料性附录） 常用电热合金丝代号、电阻率及电阻温度因数（修正系数）
10
图1 加热电缆基本结构图2 室温泄漏电流测量电路原理图图3 高温泄漏电流测量电路原理图图4 弯曲半径试验装置
表1 常用保护管材质代号和推荐最高使用温度表2 电热丝代号、电阻率和推荐使用温度上限表3 电缆尺寸及极限偏差表4 检验项目和检测顺序. 表A.1 典型铠装加热电缆示例表B.1 常用电热合金丝代号、电阻率表B.2 常用电热合金丝电阻温度因数（修正系数）
00000.1.00
000000000000
6
10 10
II JB/T12234—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：安徽鑫国仪表有限公司、重庆材料研究院有限公司。 本标准参加起草单位：上海宏端电热电器有限公司、沈阳市中色测温仪表材料研究所有限公司、安
徽蓝德集团股份有限公司、浙江乐清市华东仪表厂、重庆川仪十七厂有限公司、远东电缆有限公司。
本标准主要起草人：潘百来、谌立新、华庆生、徐宏林、陈晓、齐宝军、股成楼、吴兴华、周正川、 汪传斌。
本标准为首次发布。
III JB/T12234—2015
铠装加热电缆
1范围
本标准规定了铠装加热电缆的结构尺寸、原材料、技术要求、检验方法、检验规则及交付等。 本标准适用于额定交流电压不超过440V，外径≥3.0mm，以金属为保护管，矿物绝缘物为绝缘层，
柱状电热丝为发热体的铠装加热电缆。
本标准不适用于塑包、漆包的加热线缆和外径3.0mm的铠装加热电缆。
2术语和定义
下列术语和定义适用于本文件。
2.1
铠装加热电缆 mineral insulated heating cables 以金属为保护管、矿物绝缘物为绝缘层、柱状电热丝为发热体，经模具压实、变径、可挠的坚实整
体（简称加热电缆）。 2.2
保护管 protection tube 用于保护电热丝、绝缘物不与被加热介质直接接触的金属管。
2.3
矿物绝缘物 mineral insulation materials 保护管与电热丝之间、电热丝与电热丝之间的粉末绝缘物。
2.4
电热丝 electric heating wire 将电能转换成热能的金属导体
2.5
泄漏电流 leakage currents 当对保护管与电热丝之间、电热丝与电热丝之间施加一定的电压时，流经绝缘层的电流。
2.6
每米电阻值 resistance value per meter 电热丝在基准温度（20℃）时任一米长度的电阻值，单位为欧每米（Q/m）。
3结构、尺寸、型号
3.1结构尺寸
加热电缆基本结构如图1所示。
1 JB/T12234—2015
7
O
二
一
多芯
单芯
说明： D 保护管外径： C 电热丝直径：
保护管壁厚度：绝缘层厚度。
R
图1加热电缆基本结构
3.2型号
产品型号用以下格式表示，示例参见附录A。 KJL-OOOOO
20℃时1000m电热丝电阻值，单位为欧（Q）芯数：I一单芯，I一一多芯加热电缆外径D：单位为毫米（mm）保护管材质（表1）电热丝材质（表2）铠装加热电缆
4 原材料
4.1 保护管
保护管材料可采用铜或奥氏体不锈钢等，常用保护管材质代号和推荐最高使用温度见表1。
表1常用保护管材质代号和推荐最高使用温度
代号 Cu Cr18 Cr17 Cr25 1600
外保护管材质
推荐最高使用温度℃
铜 06Cr18Ni11Ti 06Cr1 7Nil2Mo2Ti 06Cr25Ni20
300 600
800
Inconel600
4.2 电热丝
根据温度的高低可以选用康铜丝、镍铬合金丝，其代号、电阻率和推荐使用温度上限见表2。常用电热丝技术参数参见附录B。 2 JB/T12234—2015
表2 2电热丝代号、电阻率和推荐使用温度上限
电热丝材质康铜合金（6J40）镍铬合金（Cr20Ni80）注：经供需双方协商，可选用其他材质电热丝，
代号 J40 N80
20℃时电阻率 μQ+m
使用温度上限 ℃
0.48 1.13
400 800
4.3矿物绝缘物
矿物绝缘物可使用纯度不低于99%（质量分数）的MgO，在保证绝缘性能的前提下，也可选用其他绝缘物。
5技术要求
5.1外观质量
加热电缆表面应光洁，无折痕，无毛刺，无裂纹，无夹杂物，无明显划痕。
5.2尺寸及极限偏差
加热电缆尺寸及极限偏差应符合表3的规定。保护管外径D参见附录A。
表3电缆尺寸及极限偏差保护管管壁厚度S最小值 mm
绝缘层厚度1mml
保护管外径D及极限偏差 mm
0.1D
D±0.03D
≥0.90
注：经供需双方协商，可采用其他规格。 5.3每米电阻值及允许偏差
每米电阻值在20℃时的允许偏差应为设计值的-5%～10% 5.4绝缘电阻 5.4.1室温绝缘电阻
在干燥室温下，在保护管与电热丝之间，电热丝与电热丝（多芯）之间施加500V直流电压，保护管与电热丝之间、电热丝与电热丝之间的室温绝缘电阻值应≥10000MQ2·m。 5.4.2高温绝缘电阻
将电缆加热到500℃，在保护管与电热丝之间、电热丝与电热丝（多芯）之间施加500V直流电压，保护管与电热丝之间、电热丝与电热丝之间的高温绝缘电阻值应≥10MQ。 5.5 保护管完整性
加热电缆浸没在常压室温水中（密封端露出水外）2h后，室温绝缘电阻应符合5.4.1的规定。 5.6泄漏电流 5.6.1 室温漏电流
在干燥室温下，在保护管与电热丝之间、电热丝与电热丝（多芯）之间施加420V交流电压，串联
3
