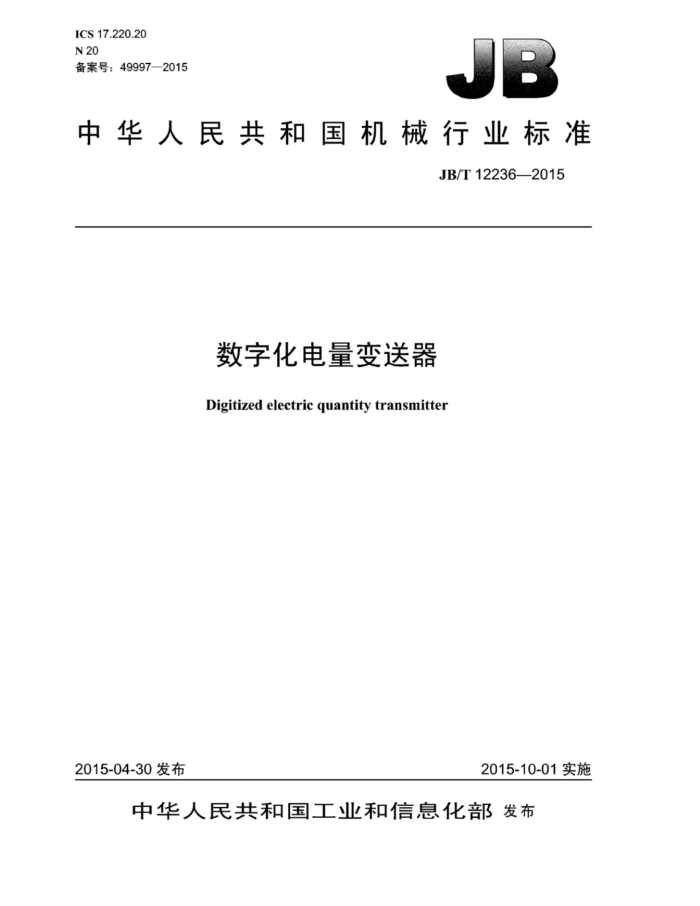

ICS17.220.20 N 20 备案号：49997—2015
中华人民共和国机械行业标准
JB/T12236—2015
数字化电量变送器
Digitized electric quantity transmitter
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12236—2015
目 次
前言
I
范围. 规范性引用文件. 术语和定义分类...
1 2 3 4.
5 要求.. 6 试验方法.
64
检验规则.. 8 标志、包装、运输和贮存
7
O
11
表1变送器的准确度等级及基本误差限表2出厂检验项目表. 表3型式检验顺序、检验项目及不合格类型，
1
9 10 JB/T12236—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、国家仪器仪表元器件质量监督检验中心、绵阳市
维博电子有限责任公司、传感器国家工程研究中心。
本标准主要起草人：李洪儒、王晓雯、张军、阮赐元、徐秋玲、殷波、于振毅。 本标准为首次发布。
II JB/T122362015
数字化电量变送器
1范围
本标准规定了数字化电量变送器（以下简称变送器）的术语和定义、分类、要求。试验方法、检验规则和标志，包装，运输及贮存。
本标准适用于测量交直流电量（电流、电压、功率等），具有脉冲信号输出或通信总线输出的变送
器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.51995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦 GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7665—2005 传感器通用术语 GB/T133842008 机电产品包装通用技术条件 GB/T17626.22006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T18459—2001 传感器主要静态性能指标计算方法 GB/T25480—2010 仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T7665一2005界定的以及下列术语和定义适用于本文件。
3.1
数字化电量变送器 digitized electric quantity transmitter 具有单片机处理功能，用于测量交直流电量信号，采用脉冲信号输出或通信总线输出的电量测量装
置。
4分类
4.1按输出型式
按输出型式分为： a）脉冲输出型； b）总线传输型。 JB/T12236—2015
4.2 按通信总线协议
按通信总线协议分为： a）USB总线协议； b）RS485总线协议： c）CAN总线协议： d）HART总线协议。
5 要求
5.1外观
变送器的标志应清晰准确，外观应表面光洁，无明显可视划痕、裂纹以及影响寿命、使用性的其他缺陷，接线端子及调节钮齐全。 5.2 外形及尺寸
变送器的外形及尺寸应符合产品的详细规范或产品的使用说明书 5.3 性能特性 5.3.1 基本误差
变送器的基本误差应符合表1的基本误差限。
表1变送器的准确度等级及基本误差限
基本误差限 %FS ±0.05 ± 0.1 ± 0.2 ± 0.5 ± 1.0 ±2.0
准确度等级
0.05 0.1 0.2 0.5 1.0 2.0
5.3.2 2零点输出
变送器的零点输出误差应不超过表1规定的基本误差限的50% 5.3.3 满量程输出
在规定的测量范围内，变送器的满量程输出误差应不大于表1规定的基本误差限的绝对值。 5.3.4 线性度
在规定的测量范围内，变送器的线性度误差应不大于表1规定的基本误差限的绝对值。 5.3.5 5迟滞
在规定的测量范围内，变送器的迟滞应不大于表1规定的基本误差限的绝对值。
2 JB/T12236—2015
5.3.6重复性
在规定的测量范围内，变送器的重复性误差应不大于表1规定的基本误差限的绝对值。 5.3.7响应时间
变送器的响应时间应符合产品详细规范或产品使用说明书的要求。 5.4通信性能
变送器的通信性能应符合相关标准要求且能与其他外部系统相兼容。 5.5安全性 5.5.1绝缘电阻
变送器的输入端、输出端与电源端之间的绝缘电阻应不小于20MQ2 5.5.2 2绝缘强度
变送器的输入端、输出端与电源端之间应能承受1.5kV、50Hz的正弦交流电压，历时1min，无击穿或飞弧现象。 5.5.3过载
变送器应能承受2倍额定输入电流（电压）的过载信号 5.6稳定性 5.6.1零点漂移
在参比条件下，变送器稳定工作后，零点输出4h内的最大变化量应不大于表1规定的基本误差限绝对值的50% 5.6.2满量程漂移
在参比条件下，变送器满量程输出4h内的最大变化量应不大于表1规定的基本误差限的绝对值。 5.7温度影响 5.7.1热零点漂移
在工作温度范围内，环境温度每变化10C时，变送器的热零点漂移应不超过表1规定的基本误差
限绝对值的50% 5.7.2 2热灵敏度漂移
在工作温度范围内，环境温度每变化10℃时，变送器的热灵敏度漂移应不超过表1规定的基本误差限绝对值的50% 5.8环境适应性 5.8.1振动
变送器经振动试验后，外观应符合5.1的要求，基本误差应符合5.3.1的要求。
3 JB/T12236—2015
5.8.2冲击
变送器经冲击试验后，外观应符合5.1的要求，基本误差应符合5.3.1的要求。 5.9 电磁兼容性（适用时） 5.9.1 静电放电抗扰度
静电放电抗扰度试验时，在输入信号为量程的50%时，变送器的输出误差应不超过表1规定的基本误差限绝对值的2倍。 5.9.2射频电磁场辐射抗扰度
射频电磁场辐射抗扰度试验时，在输入信号为量程的50%时，变送器的输出误差应不超过表1规定的基本误差限绝对值的5倍。 5.9.3 3电快速瞬变脉冲群抗扰度
电快速瞬变脉冲群抗扰度试验时，在输入信号为量程的50%时，变送器的输出误差应不超过表1 规定的基本误差限绝对值的5倍。 5.9.4浪涌（冲击）抗扰度
浪涌（冲击）抗扰度试验时，在输入信号为量程的50%时，变送器的输出误差应不超过表1规定
的基本误差限绝对值的5倍
6 试验方法
6.1试验条件 6.1.1 试验的标准大气条件
试验的标准大气条件如下： a）温度：15℃~35℃； b）相对湿度：20%~80%： c）气压：86kPa~106kPa。
6.1.2 试验的参比大气条件
如果检测的参数依赖于温度、湿度，应在下列参比大气条件下进行： a）温度：25℃±2℃； b）相对湿度：65%土5%： c）气压：86kPa~106kPa。
6.1.3试验的其他条件
试验的其他条件如下： a）磁场：除地磁场外，应无其他外界磁场： b）振动：机械振动应小到对变送器的影响可以忽略不计。
4 JB/T12236—2015
6.2外观
变送器的外观以目视检查，结果应符合5.1的要求。 6.3外形及尺寸
用游标卡尺或其他与其准确度相当的标准量具检查变送器的外形及尺寸，结果应符合5.2的要求。 6.4性能特性 6.4.1试验程序
将变送器接通激励电源预热30min，在记录被测值之前，变送器应在全量程范围内做三次输入从量程下限逐渐增加到量程上限，然后再逐渐减少到量程下限的标准循环，并在上。下限处保持不少于 10s。然后在变送器的全量程范围内均匀选取6一11个校准点，其中应包括上，下限的点。从测量范围的下限开始，按规定的校准点平衡地增加输入，5s后读取变送器的输出值，一直到测量范围的上限（正行程）。然后将上限输入信号再向上波动约2%后，再回到上限值，按原来的校准点顺序回校（反行程）。 一个正反行程为一个循环，做三次循环。观察并记录对应每个输入值的输出值。 6.4.2零点输出
在被测量为零时，变送器输出信号值的平均值Yo即为变送器的零点输出，结果应符合5.3.2的要求。 6.4.3满量程输出
在测量下限时，得出变送器三次循环的6个输出信号值的平均值Ymin*在测量上限时，得出变送器三次循环的6个输出信号值的平均值Y，则变送器的满量程输出值由公式（1）得出：结果应符合5.3.3 的要求。
YFs-|Ymax -Ymin
(1)
式中： YFs一变送器满量程输出： Ymin—变送器测量下限输出值的平均值； Ymax 变送器测量上限输出值的平均值。
6.4.4线性度 6.4.4.1参比工作直线
变送器的参比工作直线可根据校准数据采用端基直线法来确定。其特性方程为公式（2）：
*（2)
Y-a+br*.
式中： Y 变送器的理论输出；
端基直线的截距； b 端基直线的斜率； x一变送器的实际输入。 注：b的计算方法见GB/T18459—2001的3.8.3。
a
6.4.4.2线性度误差计算
变送器的线性度误差按公式（3）一公式（5）计算，结果应符合5.3.4的要求
5
