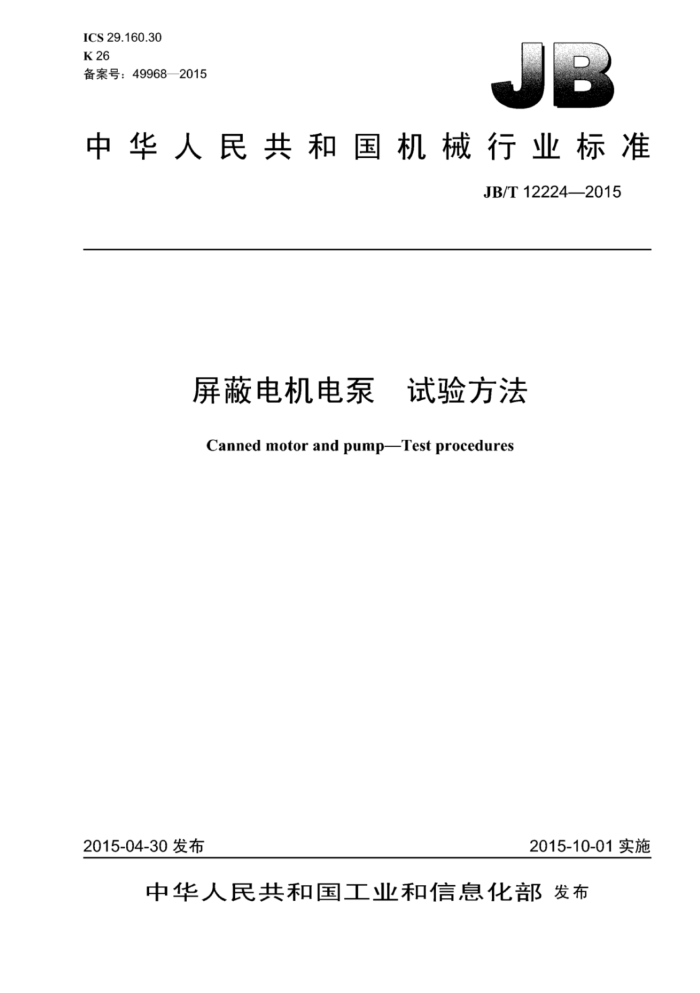

ICS 29.160.30 K 26 备案号：49968—2015
中华人民共和国机械行业标准
JB/T12224—2015
屏蔽电机电泵 试验方法
Canned motor and pumpTest procedures
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12224—2015
目 次
前言 1范围. 2 规范性引用文件 3 试验要求
3.1试验分类 3.2试验项目 3.3试验装置及仪表 4参数的测量. 4.1测量要求...
4.2 电量的测量屏蔽电动机试验
5
6
5.1 试验准备 5.2 空载试验 5.3 热试验.. 5.4 堵转试验 5.5 负载试验. 5.6 最大转矩的测定 6屏蔽电泵试验 6.1 水压试验. 6.2 气密试验. 6.3 真空泄漏试验. 6.4 轴推力试验 6.5 性能试验. 6.6 汽蚀试验 6.7 带逆循环管路泵的逆循环流量、压力测定， 6.8 振动及噪声测定 6.9 低电压连续起动试验，附录A（规范性附录） 附有典型性能曲线选择的批量生产的泵以及屏蔽电动机输入功率小
12 12 12 14 14
19 21 21 22
10kW的泵的容差系数（仅适用]泵的许用T作范围、批量生产泵的2级试验）
23 .23 23 23 24 25
A.1 附有典型性能曲线选择的批量生产的泵 A.2 屏蔽电动机输入功率小-10kW大1kW的泵 A.3 屏蔽电动机输入功率小」1kW的泵
附录B（规范性附录） 削减叶轮直径的确定附录C（规范性附录） 饱和蒸汽压表
图1水循环系统试验装置图2空载特性曲线，图3 电阻值外推曲线
8 9
I JB/T12224—2015
图4堵转特性曲线图5电动机工作特性曲线. 图6水压试验装置示意图图7 气密试验装置示意图.. 图8 真空泄漏试验装置示意图.. 图9 轴推力试验装置安装示意图. 图10 逆循环管路的泵轴推力装置安装示意图图11 轴推力F与流量O的关系曲线.. 图12 屏蔽电泵特性曲线图13 对流量、扬程和效率规定值的判定，图14 流量扬程曲线。 图15 NPSHR与O关系曲线图16 逆循环流量、压力测定装置. 图17 逆循环压力与逆循环流量关系曲线图18 振动测试点示意图.. 图19 噪声测试点示意图图B.1 削减的叶轮直径
10
15 L
L
15 15 K
19 20 20 21 21 22
2 ....24
表1 清洁冷水的特性表2电泵主要参数的最大允许波动幅度. 表3问一量多次重复测量的变化表4测定量的允许系统误差. 表5额定负载点的杂散损耗值，表6轴推力数据表. 表7轴推力允许值表8容差数值. 表C.1 饱和蒸气压
16 16 1o 25
II JB/T12224—2015
前言
本标准按照GB/T1.1一2009给定的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：佳斯防爆电机研究所、上海东方泵业（集团）有限公司、合肥新沪屏蔽泵有限
公司、佳木斯电机股份有限公司屏蔽分公司、大连帝国屏蔽电泵有限公司、无锡市安化屏蔽电泵厂。
本标准主要起草人：章力源、王丽萍、周先华、王国良、夏亮、郭峰、夷错、谭玉林、李吉贵。 本标准为首次发布。
III JB/T12224—2015
屏蔽电机电泵 试验方法
1范围
本标准规定了屏蔽电动机和离心式屏蔽电泵的试验要求和试验方法。 本标准适用丁屏蔽电动机和离心式屏蔽电泵。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB755一2008旋转电机定额和性能 GB/T1032—2012 三相异步电动机试验方法 GB/T3214—2007 水泵流量的测定方法 GB/T3216—2005 回转动力泵水力性能验收试验1级和2级 GB/T22719.1一2008交流低压电机散嵌绕组匝问绝缘第1部分：试验方法 JB/T8097—1999 泵的振动测量与评价方法 JB/T8098—1999 泵的噪声测量与评价方法
3试验要求
3.1试验分类
试验分为： a）型式试验； b）出厂试验。
3.2 试验项目 3.2.1 屏蔽电动机试验项目：
a）绝缘电阻的测定； b）绕组在初始（冷）状态下直流端电阻的测定； c）空载试验； d）堵转试验： e）绕组绝缘匝间耐冲击电压试验： f）绕组对地及相间绝缘耐电压试验： g）热试验： h）效率、功率因数及转差率的测定； i）最大转矩的测定； i）超速试验： k）转动惯量的测定。 注：其中a）～f）为检查试验和型式试验的共有项目，g）～k）仅为型式试验项目
1 JB/T122242015
表3同一量多次重复测量的变化每一量的最大读数和最小读数之间相对均值的容许差异
转速
重复读数红数
流量、扬程、转矩、输入功率 1级%
2级% 1.8 3.5 4.5 5.8 5.9 6.0
1级% 0.3 0.5 0.7 0.8 0.9 1.0
2级% 0.6 1.0 1.4 1.6 1.8 2.0
3 5 7 9 13 >20 最人值与最小值之间的百分数偏差按下式计算：
0.8 1.6 2.2 2.8 2.9 3.0
5=最人值=最小值×100%
最大值
d）在按表3的要求进行试验点的重复读数时，应在调节阀位和水位完全保持不变、电压稳定在额
定电卡的条件下进行。若通过调整仍不能达到表3的规定时，应降低试验准确度等级，并以每一量的重复读数的算术平均值作为该量的实际试验值。
e）系统稳定运转时，每一工况点可只记录一组数据。 f系统处于不稳定运转时，对参数的波动幅度超出充许范围造成的不稳定，可设置稳流器，阻尼
器、稳卡器等稳定装置和采取其他减小波动幅度的措施，使之达到稳定。对参数变化超出表3 规定范围的不稳定，应查找原因改进试验条件，达到表3的规定后，再重新取数，原有读数应成组作废。
3.3试验装置及仪表 3.3.1水循环系统如图1所示。水循环系统采用密闭式回路，应保证通过测量截面的液流具有如下特性：
a）轴对称的速度分布； b）等静压分布； c）无装置引起的漩涡。
3.3.2对于2级试验，以上条件是参考条件。 3.3.3试验管路应符合如下要求：
a）连接屏蔽泵的出、入口直管段应与泵出、入口法兰端面垂直，管径与泵出、入口相等，其长度
应不小于7D（D为泵的出、入口直径）： b）取压孔的位置、设置形式，制造要求应符合GB3216一2005的规定，在管路中设置流量测量
装置时，其前后直管段长度应符合各种测量装置使用的具体规定： c）密封罐中应装有整流栅，安装要求应符合GB/T3214一2007的规定。
3.3.4测量仪表 3.3.4.1凡用于测量的仪器仪表均应有检定证书或检定报告，折应按规定定期检定。 3.3.4.2对测量仪表的要求如下：
a）电流表：电压表及功率表（包括低功率因数瓦特表）的准确度等级应不低于0.5级，绝缘电阻
表允许使用1.0级，电流互感器的准确度等级不低于0.2级，电桥的准确度等级不低于0.2级； b）使用电量变送器时，其准确度应不低于土0.5%（出厂试验应不低于土1%）；
3 JB/T12224—2015
试验电源
电流互感器 电阻测量仪表
调压器
工颗表 电压表 电流表 功率表
流量讯 转速表
C X
13
6
R
中心
4
17
说明：
13- 进口阀： 14 温度计： 15— 余进口测压管段； 16 真空压力计： 17— 一东： 18 整流柳。
轴承监测器：屏蔽电动机：
流量调节阀：大气压力阀：真空余：
7
2
8
3 余出口测压管段： 4- 一压力表：
10- 一密封罐：
一逆循环管：流量计：
一流量计：抽真空管路：
11- 12
5
6
图1水循环系统试验装置
c）数字式转速测量仪（包括十进频率仪）及转差测量仪的准确度应在0.1%以内： d）转矩测量仪和测力计的精度不低于1.0级； e）温度训的误差在土1℃以内； f）涡轮流量计-的准确度等级不低于1.5级，其他流量计应符合GB/T3214一2007的规定； g）涡轮流量变送器的准确度等级不低于1.0级，其他流量测量仪表应符合GB/T3214一2007的规
定： h）弹簧压力计-准确度等级不低于0.4级，也可以使用准确度等级相当的压力传感器或其他仪表。
3.3.5 测量准确度 3.3.5.1 各类测量仪表的测量准确度应满足表4对各测量参数系统误差的规定。
表4测定量的允许系统误差
允许最人总误差限值% 1级
测定值
2级 ± 3.5 ± 3.5 ± 4.0 ± 2.0 ± 6.4 ± 6.1
流量电动机输入功率
± 2.0 ± 1.5 ± 2.0 ± 0.5 ± 3.2 ± 2.9
余输入功率（由电动机输入功率和电动机效率算出）
转速系效率机红效率
4
