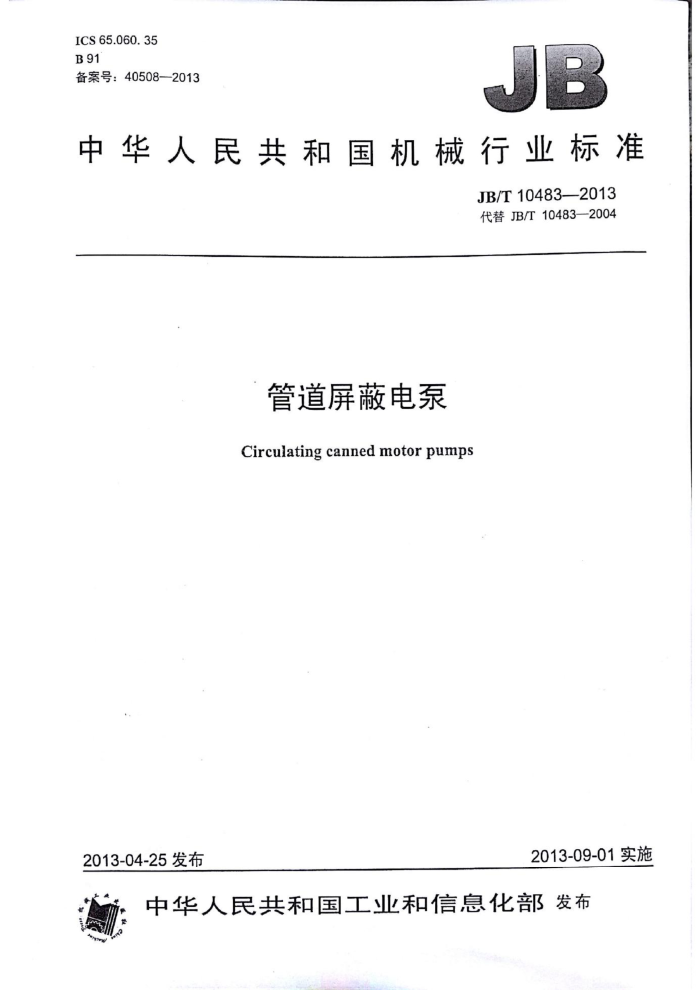

ICS65.060.35 B 91 备案号：40508—2013
中华人民共和国机械行业标准
JB/T10483—2013 代替JB/T10483—2004
管道屏蔽电泵 Circulating canned motorpumps
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T10483—2013
目 次
.11
前言 1范围 2规范性引用文件 3型式、型号和基本参数 3.1型式. 3.2型号. 3.3基本参数 4技术要求.. 4.1 基本要求 4.2 电泵性能. 4.3 电泵电动机的电气性能 4.4 安全要求 4.5 零、部件要求
F
10 10 10 10 10 10 10 10 .10 10
4.6 装配要求 4.7 噪声 4.8 振动 4.9 可靠性， 5试验方法. 5.1 性能试验.. 5.2 噪声检查 5.3 振动有效值的检查 5.4 静水压试验 5.5 静（动）平衡试验， 5.6 安全性 5.7涂漆. 5.8可靠性... 6检验规则.. 6.1出厂检验 6.2型式检验.. 7标志、包装、运输和贮存 7.1标志 7.2包装和运输.. 7.3贮存.... 附录A（规范性附录）电泵效率的确定表1补充代号含义表2管道屏蔽电泵基本参数表3屏蔽电动机的效率、输入功率、功率因数和堵转转矩表4电气性能保证值的容差表5温升限值...
11 11 11 11 11 12 12 13 1.3 14 JB/T10483—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10483—2004《管道屏蔽电泵》，与JB/T10483—2004相比主要技术变化如下：
重新调整和修改了范围，增加了运输和贮存； -对规范性引用文件进行了增加和调整，修改了引导语；在电泵型号命名规则中将补充代码重新进行了规定；一增加和修改了对基本参数的规定，去掉了泵效率的指标，主要考核电泵效率；一根据科研和生产的实际情况，增加和修改了技术要求，如将电泵的“转速”改为“同步转速” 规定了电泵的性能以实际转速为基准，不进行折算的要求等； -为了实际考核更加方便操作，规定了70%～120%的规定流量应符合输入功率的要求，并给出了计算公式：一修改了计算电泵效率容差的公式：一按技术要求修改了试验方法和检验规则中的内容。
-
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：合肥新沪屏蔽泵股份有限公司、浙江浪奇泵业有限公司、浙江新界泵业股份有限
公司、上海新沪电机厂有限公司、浙江利欧股份有限公司、福安远东华美电机有限公司、杭州斯莱特泵业有限公司、江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院、浙江省温岭市产品质量监督检验所。
本标准主要起草人：王国良、蔡公平、许敏田、胡小军、毛剑云、陈鉴明、鲁求荣、王洋、张咸胜、 金实斌。
本标准所代替标准的历次版本发布情况为：
—JB/T10483—2004。
II JB/T10483—2013
管道屏蔽电泵
1范围
本标准规定了管道屏蔽电泵的型式、型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于系统压力≤1.6MPa、输送介质为温度<105℃的清水或物理及化学性质类似清水液体的单相或三相管道屏蔽电泵（以下简称电泵）。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB1971旋转电机线端标志与旋转方向 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4942.1一2006旋转电机整体结构的防护分等级（IP代码）一分级 GB/T730755°非密封管螺纹 GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组 GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T12785—2002潜水电泵试验方法 GB/T13007—1991 离心泵效率 GB/T13306标牌 GB/T17241.6整体铸铁法兰 JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T8097一1999泵的振动测量及评价方法 JB/T8098—1999泵的噪声测量及评价方法 JB/T9804.1_微型泵型式与基本参数 JB/T50080潜水电泵可靠性考核评定方法
3 型式、型号和基本参数
3.1型式 3.1.1电泵为泵与电动机同轴连接 3.1.2电泵的电动机为单相或三相屏蔽式，电动机定子屏蔽套内侧与泵体内腔连通。 3.1.3电泵的水泵为单级或多级离心式。 3.1.4电泵的冷却方式为电动机机壳表面冷却和通过定、转子之间的循环液体对电动机定、转子进行
冷却。
1 JB/T10483—2013
3.1.5电泵的外壳防护等级为GB/T 4942.1-2006中规定的IPX4。特殊要求的防护等级，由供需双方按GB/T4942.1的规定协商确定。 3.1.6电泵的定额是以连续工作制（S1）为基准的连续定额。 3.2型号
电泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下： 00-0-0-000
补充代号：适用系统压力代号，代号含义见表1 补充代号：适用输送介质温度代号，代号含义见表1 电机极数配套电动机的额定功率， 单位为千瓦（kW) 规定扬程，单位为米（m）规定流量，单位为立方米每小时（m/h）产品代号： 三相为GP单相为GPD
表1补充代号含业
输送介质温度代号量 1
适用系统压力代量
母无 输送介质温度≤40℃ N 输送介质温度>40℃~95℃ A H 输送介质温度>95℃~105℃
含义 福
合义
字母无 系统压力≤0.6MPa Y 系统压0.6MPa-70MPa c 系统压1.0MPa~16MPa 标记示例：示例1：规定流量为o0m/h，规定扬程为32m，配套电动机为4极15kW，适用系统压力为>0.6MPa~1.0MPa、
F
输送介质温度为>40C～95℃C的三相立式管道屏蔽电泵，其标记为：GP100-32-15-4NY
示例2：规定流量为12.5m/h， 规定扬程为8m，配套单相电动机为2极0.55kW，适用系统压力为≤0.6MPa、输
送介质温度40℃95℃的单相立式管道屏蔽电泵，其标记为：GPD12.5-8-0.55,2N。
3.3基本参数 3.3.1在电源频率为50Hz，电压为单相（220V）或三相（380V）时和规定的使用条件下，电泵规定性能点的基本参数应符合表2的规定。 3.3.2表2中的吸入口直径及排出口直径为推荐值，其吸入口直径及排出口直径也可根据需要或按合同规定确定， 3.3.3对电泵基本参数不符合表2规定的，可按附录A的规定确定其电泵效率。
表2管道屏蔽电泵基本参数吸入口直径 排出口直径 流量 扬程 同步转速 功率 电泵效率
序号 1 GPD0.5-7.5-0.04-2 2 GPD0.8-5-0.06-2 3 GPD0.8-8-0.09-2
型号
mm m/b m r/min kw 15
mm 15
% 5.1 10.4 9.2 9.4
0.5 7.5
0.04
5
0.8 8 3 000 0.09 0.06
13
13
GPD0.8-12.5-0.18-2
4
0.18
12.5
2 JB/T10483—2013
表2（续）
吸入口直径 排出口直径 流量 扬程 同步转速 功率 电泵效率 mm
序号 5 GPD1.25-2.5-0.02-2 6 GPD1.25-3-0.025-2 7 GPD1.25-5-0.06-2 8 GPD1.25-8-0.12-2 9 GPD1.25-12.5-0.25-2 10 GPD1.5-3.5-0.03-2 11 GPD2-4-0.045-2 12 GPD2-5-0.09-2 13 GPD2-8-0.18-2 14 GPD2-12.5-0.25-2 15 GPD2-20-0.55-2 16 GPD2.5-4-0.06-2 17 GPD3.2-5-0.12-2 18 GPD3.2-8-0.18-2 19 GPD3.2-12.5-0.37-2 20 GPD3.2-20-0.75-2 21 GPD5-3-0.09-2 22 GPD5-5-0.18-2 23 GPD5-8-0.25-2 24 GPD5-12.5-0.45-2 25 GPD5-20-0.75-2 26 GPD8-3-0.18-2 27 GPD8-5-0.25-2 28 GPD8-8-0.37-2 29 GPD8-12.5-0.75-2 30 GPD8-20-1.1-2 31 GPD12.5-3-0.25-2 32 GPD12.5-5-0.37-2 33 GPD12.5-8-0.55-2 34 GPD12.5-12.5-1.1-2 35 GP6.3-5-0.25-4 36 GP6.3-8-0.45-4 37 GP6.3-12.5-0.75-4 38 GP6.3-20-1.5-4 39 GP12.5-5-0.37-4 40 GP12.5-8-0.75-4 41 GP12.5-12.5-1.1-4 42 GP12.5-20-2.2-4
型号
m'/h m r/min kw
% 11.2 12.2 12.6 13.3 12.8 13.5
mm 25 15
25 15
2.5 3
0.02 0.025 0.06 0.12 0.25 0.03 0.045 15.4
1.25 5
19
19
8 12.5
1.5 3.5
4 5
17.1 19.6 17.6 15.8 17.5 22.7
0.09 0.18 0.25 0.55 0.06 0.12 0.18 23.6 0.37
25
25
2 8
12.5 20
2.5 4
5 8 12.5 20 3 5 8 12.5 20 3 5 8 12.5
32
32
3.2
22.7 21.3 21.9
3000
25
25
0.75 0.09 0.18 28.4 0.25
32
32
28.5 28.2 26.1 30.5 32.3 33.0 34.1 32.2 33.0 35.3
5
0.45 0.75 0.18 0.25 0.37 0.75 1.1 0.25 0.37 0.55 37.8 1.1
25
25
40
40
8
8 20
32
32
3 5 8 12.5 5 8 12.5 20 5 8 12.5 20
50
50
12.5
39.1
0.25 27.0
25.0
0.45 0.75 23.5 1.5
40
6.3
40
18.8 34.1 34.9 32.3 29.3
1 500
0.37 0.75 1.1 2.2
50
50
12.5
3 JB/T10483—2013
表2（续）
吸入口直径 排出口直径 流量 扬程 同步转速 功率 电泵效率
m/h m r/min kw %
序号 43 GP12.5-32-4-4 44 GP25-5-0.75-4 45 GP25-8-1.1-4 46 GP25-12.5-2.2-4 47 GP25-20-3-4 48 GP25-32-5.5-4 49 GP50-5-1.3-4 50 GP50-8-2.2-4 51 GP50-12.5-3-4 52 GP50-20-5.5-4 53 GP50-32-9-4 54 GP80-5-2.2-9 H 55 GP80-8-3-4 56 GP80-12.5-5.5-4 57 GP80-20-z.5-4 58 GP80-32j3-4 59 GP80-5022-4 60 GP100-84 61 GP100-125-5.5-号 62 GP100-20-9-4 63 GP100-32-154 64 GP100-50-30-4 福 65 GP125-8-5.5-4 66 : GP125-12.5-7.5-4 67 GP125-20-11-4 68 GP125-32-18.5-4 69 GP125-50-37-4 70 GP160-12.5-9-4 71 GP160-20-15-4 72 GP160-32-22-4 73 GP160-50-37-4 74 GP200-12.5-11-4 75 GP200-20-18.5-4 76 GP200-32-30-4 77 GP200-50-45-4 78 GP250-12.5-13-4 79 GP250-20-22-4 80 GP250-32-37-4
型号
mm 50
mm 50
4 0.75 1.1 2.2 3 5.5 1.3 2.2 3 5.5 45.9
23.8 41.8 41.9 40 37 34.1 46.5 42 47.6
12.5 32
5 8
25 12.5
65
65
20 32 5 8
.
50 12.5
100
100
. 20 32
.
42.4
2.2 48.7 3 P 50.3
8 125 20 32 50 8 12.5 20 1500 19 52.1
51.6
5.5 7.5 1 50.3 131 47.1 22 44.5 41 福 51.6 55 52.4
園
86
C
125
100
15 49.9 30 47.1 5.5
32号 50 8 12.5
52.9 53.6 53.7 52.3 45.4 54.7 55.6 55.0 51.8 55.6 57.1 56.7 53.9 56.0 58.2 58.3
7.5 11 18.5 37 9 15 22 37 11 18.5 30 45 13 22 37
125 20
1
32 50 12.5
160 32 20
50 12.5 20 32 50 12.5
150
150
200
250 20
200
200
32
4
