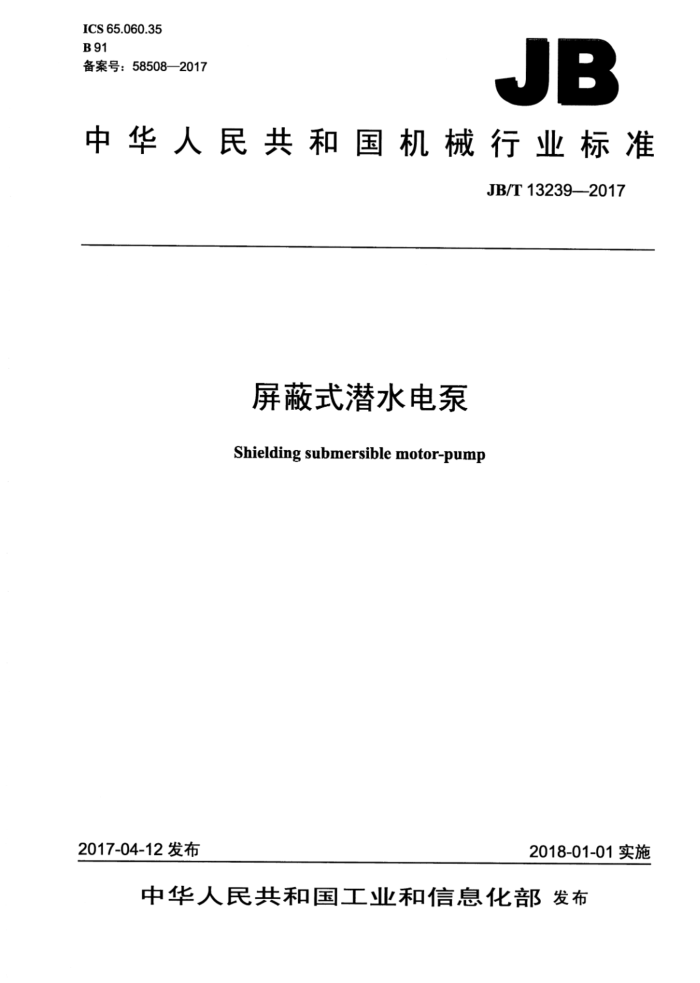

ICS65.060.35 B 91 备案号：58508—2017
JB
中华人民共和国机械行业标准
JB/T13239—2017
屏蔽式潜水电泵 Shielding submersiblemotor-pump
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准屏蔽式潜水电泵 JB/T132392017
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1印张·32千字
2018年1月第1版第1次印刷
定价：18.00元
*
书号：15111·14654 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13239—2017
目 次
前言 1范围 2规范性引用文件 3型式、型号和基本参数 3.1型式 3.2型号..
II
3.3基本参数 4技术要求.. 4.1基本要求. 4.2 电泵性能要求 4.3 电泵电动机的性能要求 4.4 安全要求 4.5 零部件主要材料要求，
零部件要求..…
4.6 4.7 装配与外观要求. 4.8 可靠性要求
5试验方法. 6检验规则.. 6.1出厂检验 6.2型式检验， 7标志、包装、运输和存 7.1标志.. 7.2包装和运输 7.3贮存. 附录A（规范性附录） 电泵效率的确定. A.1电泵的效率. A.2 电泵效率确定示例
1o
10
11 JB/T13239—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：浙江百乐泵业有限公司、利欧集团浙江泵业有限公司、浙江东音泵业股份有限公
司、新界泵业集团股份有限公司、台州佳迪泵业有限公司、彭泽华力新泵业有限公司、广东瑞荣泵业有限公司、江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院、浙江大元泵业股份有限公司、江苏环力科技发展有限公司、大福泵业有限公司、国家水泵及系统工程技术研究中心、浙江省温岭市产品质量监督检验所、浙江省机电设计研究院有限公司。
本标准主要起草人：卢旭华、颜土富、方秀宝、许敏田、陈贤元、卢旭斌、陈国荣、王洋、张咸胜、 王国良、谢超、林发明、赵丽伟、曹璞钰、金实斌、何朝辉、袁建平。
本标准为首次发布。
II JB/T13239—2017
屏蔽式潜水电泵
1范围
本标准规定了屏蔽式潜水电泵的型式、型号、基本参数、技术要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于单相或三相的屏蔽式潜水电泵（以下简称电泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1176铸造铜及铜合金 GB1971旋转电机线端标志与旋转方向 GB/T2828.1-—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T5013.4名 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB10395.8 农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组 GB10396 农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形总则 GB/T12770机械结构用不锈钢焊接钢管 GB/T12785-2014潜水电泵试验方法 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 14975 结构用不锈钢无缝钢管 GB/T22715 ：旋转交流电机定子成型线圈耐冲击电压水平 GB/T22719.1 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T6880（所有部分）泵用铸件 JB/T11923潜水电泵可靠性考核评定方法
3型式、型号和基本参数
3.1型式 3.1.1电泵为立式，泵与电动机同轴或非同轴。 3.1.2泵配电动机的定额是以连续工作制（S1）为基准的连续定额。 3.1.3从电动机端看电泵按顺时针方向旋转。
1 JB/T13239—2017
表1(续)
效率 %
电动机额定功率
流量 m/h
扬程 m 18 27 40 57 80 110 141 18 26 37 53 80 110 146 19 29 39 63 83 112 155 30 43 60 81 110 27 37 51 68 31 39 55 78
同步转速 /min
序号
叶轮级数
电泵泵效率
电泵效率 25.3 25.8 26.3 26.8 27.3 27.8 28.4 29.0 29.5 30.1 30.6 31.2 30.3 30.9 31.5 32.1 32.6 33.2 32.9 33.5 34.1 34.6 34.2 34.9 35.5 36.1 41.2 41.9 42.6 43.3
kw 0.55 0.75 1.1 1.5 2.2 3 4 0.75 1.1 1.5 2.2 3 4 5.5 1.1 1.5 2.2 3 4 5.5 7.5 2.2 3 4 5.5 7.5 3 4 5.5 7.5 3 4 5.5 7.5
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45
4 6 9 13 18 25 32 5 7 10 14 21 29 38 4 6 8 13 17 23 32 7 10 14 19 26 8 11 15 20 4 5 7 10
3.6
44.0
5.4
48.0
3 000
7.2
50.0
9.6
52.0
15
54.0
17
61.0
3 JB/T132392017
表1 (续)
电动机额定 kw
效率%
扬程 m 94 118 141 165 196 235 16 24 32 41 49 57 65 73 81 98 122 139 17 25 34 42 51 59 68 85 102 16 23 31 39 47 54 70
流量 m/h
功率 同步转速
叶轮级数
电泵泵效率
序号
r/min
电泵效率
9.2 11 13 15 18.5 22 3 4 5.5 7.5 9.2 11 13 15 18.5 22 4 5.5 7.5 9.2 11 13 15 18.5 22 5.5 7.5 9.2 13 15 18.5 22
12 15 18 21 25 30 2 3 4 5 6 7 8 9 10 12 15 17 2 3 4 5 6 7 8 10 12 2 3 4 5 6 7 9
46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 注1：表中的叶轮级数为推荐值；注2：表中的电泵泵效率仅用于确定电泵效率。
44.0
61.0
44.7
17
45.4 44.8 45.5 46.3 47.1
66.0
30
47.8
48.6
3 000
49.3 48.5 49.3 50.1 50.9
70.0
45
51.7
52.5 47.8 48.6 49.4 50.1
68.0
60
50.9
4
