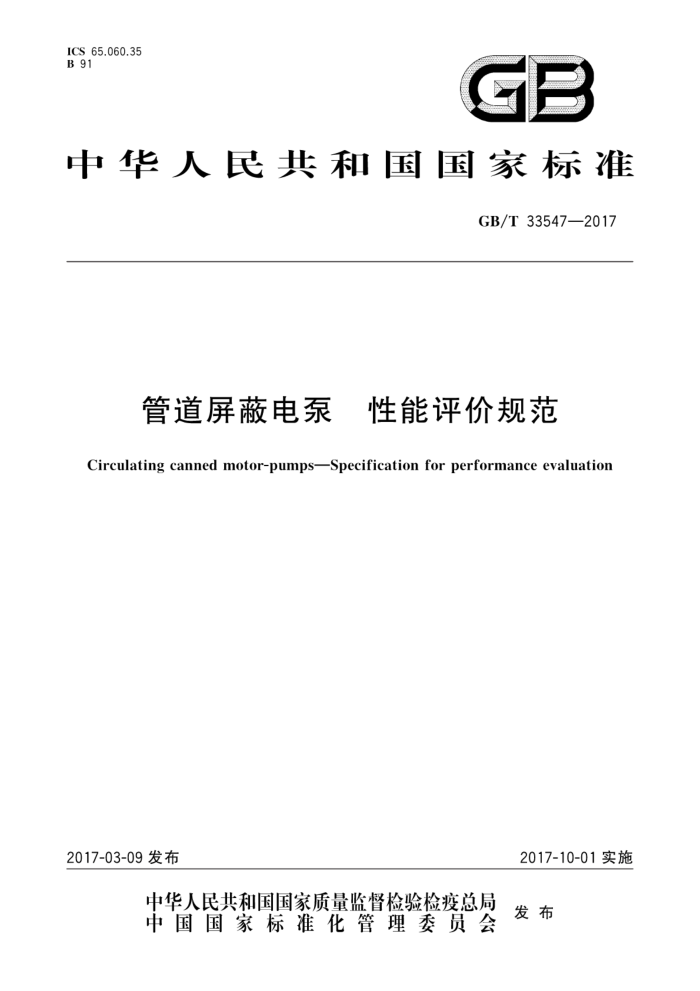

ICS 65.060.35 B 91
GB
中华人民共和国国家标准
GB/T33547—2017
管道屏蔽电泵 性能评价规范
Circulating canned motor-pumpsSpecification for performance evaluation
2017-03-09发布
2017-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 33547—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201)归口。 本标准主要起草单位：中国农业机械化科学研究院、江苏大学流体机械工程技术研究中心、合肥新
沪屏蔽泵有限公司、浙江浪奇泵业有限公司、新界泵业集团股份有限公司、利欧集团浙江泵业有限公司、 杭州斯莱特泵业有限公司、台州长虹泵业有限公司、浙江省温岭市产品质量监督检验所、国家水泵及系统工程技术研究中心。
本标准主要起草人：张咸胜、王洋、王国良、蔡公平、许敏田、赵丽伟、毛剑云、张江平、李军辉、 金实斌、曹璞钰、李贵东。
- GB/T 33547—2017
管道屏蔽电泵 性能评价规范
1范围
本标准规定了管道屏蔽电泵的性能等级评价指标、其他要求、试验方法、检验规则和性能等级标识。 本标准适用于输送介质为清水或物理及化学性质类似清水的液体的单相或三相的管道屏蔽电泵
（以下简称电泵）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T12785潜水电泵试验方法
JB/T10483 管道屏蔽电泵
性能等级评价指标
3
本标准通过考核电泵的规定流量、规定扬程和电泵效率判定电泵的性能等级。电泵的性能等级分成1、2、3三个等级，1级表示电泵性能最高。各性能等级的评价指标值应符合表1的规定。
表 1
性能等级 1级 2级 3级表中Gp为JB/T10483中规定的电泵效率值且不计容差，电泵效率容差△n应符合JB/T10483的规定。QG、H
规定流量 Qc(1+5%) Qc(1±5%) Qc(1±8%)
规定扬程 Hc(1+3%) Hc(1±3%) H(1±5%)
电泵效率 7Gp +3.0 7Gp +1.0 GP△
分别为JB/T10483中电泵规定点的流量、扬程值且不计容差。
4其他要求
电泵的型式、其他基本参数和技术要求应符合JB/T10483的规定。
5 试验方法
5.1 测定电泵性能等级1级的试验应在符合GB/T12785规定的测量不确定度为1级的试验台上进行；测定电泵性能等级2级、3级的试验应在符合GB/T12785规定的测量不确定度为2级的试验台上进行。
1 GB/T 33547—2017
5.2 测定电泵规定点的流量、扬程和电泵效率的试验方法应符合GB/T12785的规定。电泵性能等级评价指标值确定以实际转速为基准，不折算（即实测值）。 5.3其他要求的试验方法应符合JB/T10483的规定。
6检验规则
6.1 出厂检验
6.1.1电泵性能等级的评价指标应作为出厂检验的抽检项目 6.1.2检验方案按照GB/T2828.1和GB/T2829，由制造厂质量检验部门自行决定 6.1.3经检验认定电泵规定点的流量、扬程和电泵效率不符合性能等级3级评价指标值要求的电泵产品不得出厂。 6.2 型式检验 6.2.1 出现下列情况之一时，应进行电泵性能等级的型式检验：
a） 新产品或老产品转厂生产的试制定型鉴定； b) 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c) 产品长期停产后，恢复生产时； d) 批量生产的产品，周期性的检验时（每年至少进行一次）； e) 出厂检验结果与上次型式检验有较大差异时； f) 国家质量监督机构提出进行型式检验的要求时
6.2.2按电泵同一型式和规格组批，采用随机抽样，每批样本数为3台，其中两台样机试验，一台样机备用。 6.2.3首先以每台样机电泵效率的测试结果评价其性能等级，如果电泵效率的测试结果不符合性能等级3级的要求，则判定该台样机不合格。
当每台样机电泵效率的测试结果符合相应性能等级的要求，则以电泵效率的测试结果初步判定性能等级，如果对应的流量和扬程测试结果均在表1规定相应性能等级范围内，则该性能等级判定为该台样机达到的性能等级；否则依次降低性能等级以对应的流量和扬程是否均在表1规定相应性能等级范围内，依次判定该台样机达到的性能等级 6.2.4两台样机的测试结果均符合本标准相应性能等级的要求，不对备用样机进行试验，以两台样机均达到的性能等级或两台样机之一达到的较低性能等级判定为该批电泵产品的性能等级；两台样机的测试结果均不符合性能等级3级的要求，则判定该批电泵产品不合格。
如果两台样机中有一台的测试结果不符合性能等级3级的要求，应对备用样机进行试验，如果备用样机的测试结果符合本标准相应性能等级的要求，则以其中两台样机均达到的性能等级或两台样机之一达到的较低性能等级判定为该批电泵产品的性能等级；如果备用样机的测试结果不符合性能等级 3级的要求，则判定该批电泵产品不合格
7性能等级标识
7.1 制造厂应按本标准的规定和检验结果，判定电泵的性能等级，并进行标识 7.2制造厂应至少在产品使用说明书或合格证上注明该电泵产品的性能等级和执行标准编号，同时在产品标牌上注明该电泵产品的性能等级或在产品的明显位置处粘贴性能等级标识。
2
