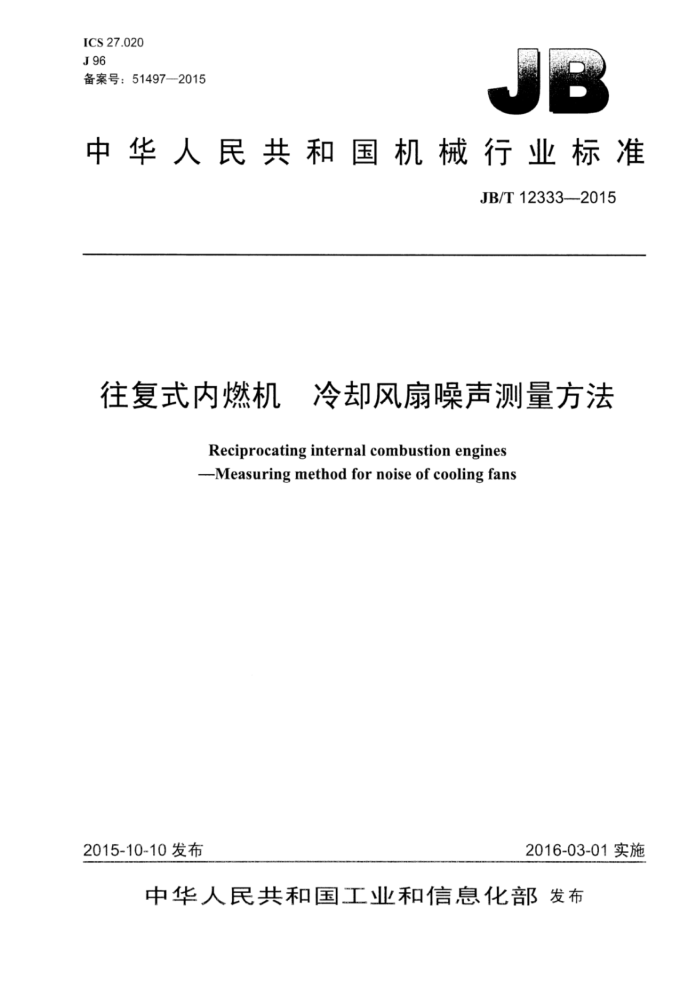

ICS27.020 J96 备案号：51497-2015
中华人民共和国机械行业标准
JB/T12333--2015
往复式内燃机冷却风扇噪声测量方法
Reciprocating internal combustion engines -Measuring method for noise of cooling fans
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12333—-2015
目 次
前言引言 1 范围. 2 规范性引用文件 3术语和定义. 4 声学环境 5 测量仪器 6
1 II
风扇的安装和工作条件 6.1 总则 6.2 风扇位置 6.3 安装. 6.4 工作条件.. 测量 7.1 总则. 7.2 测量不确定度 7.3 特征声源尺寸 7.4 测量半径. 7.5 测量表面面积。 7.6 传声器布置. 8计算
7
8.1 总则. 8.2 测得的表面声压级计算 8.3 背景噪声修正。 8.4 环境修正 8.5 表面声压级计算 8.6 声功率级计算 9 记录内容 10 报告.
L
图1单个风扇和组合风扇的特征声源尺寸do. 图2 自由风扇传声器布置图3 风道风扇传声器布置 JB/T12333—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、雪龙集团股份有限公司、上海大众汽车有限公司。 本标准主要起草人：叶怀汉、袁卫平、胡爱华、曹家骏、刘宝华、贺财霖、贺频艳、韩国华、林科。 本标准为首次发布。
II JB/T12333—2015
引言
本标准规定了往复式内燃机配用冷却风扇噪声声功率级的测定方法。 本标准的包络表面法适用于工程法（2级准确度）和简易法（3级准确度），工程法允许测定A计
权声功率级和频带声功率级，简易法允许测定A计权声功率级。声功率级测定结果精确到0.1dB。
在冷却风扇噪声控制中。相关各方（包括制造方、安装方以及使用方）必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下，得到明确的声学量，并采用标准规定的测量仪器进行测定，其结果才是有效的。因此，应根据噪声测量目的和测量条件选择工程法或简易法。
本标准根据被测声源特性，规定测量表面为球形。为满足测量不确定度要求，本标准对声源安装位置与反射面（地面）间的距离做出了规定。
II JB/T12333--2015
往复式内燃机冷却风扇噪声测量方法
1范围
本标准规定了往复式内燃机用冷却风扇噪声的测量方法，包括实验室测量（工程法和简易法）和现场测量（简易法）。
本标准适用于配装GB/T6072.1适用范围的往复式内燃机（以下除特别说明外，简称发动机）的冷却风扇，以及尚无合适标准可使用的其他冷却风扇。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236一2000工业通风机用标准化风道进行性能试验 GB/T6072.1往复式内燃机性能第1部分：功率燃料消耗和机油消耗的标定及试验方法 通
用发动机的附加要求
JB/T12332-2015往复式内燃机空气滤清器噪声测量方法
3术语和定义
JB/T12332界定的以及下列术语和定义适用于本文件。
3.1
冷却风扇 cooling fan 由发动机驱动或电动机驱动的、通过提高气体压力并排送气体来冷却发动机（散热器、机体表面等）
的机械。 3.2
自由风扇 free fan 没有导流装置的风扇。
3.3
风道风扇 airways fan 安装在风道中的风扇。
3.4
特征声源尺寸 characteristic source dimension do 用于确定测量半径，表示声源特征的尺寸。
声学环境
4
声学环境应符合JB/T12332—2015中第4章的规定。
5测量仪器
测量仪器应符合JB/T123322015中第5章的规定。 JB/T12333—2015
6风扇的安装和工作条件
6.1总则
风扇的安装和工作条件对被测声源的声功率辐射有很大影响。为最大限度地减小被测声源声功率级的变化，本标准规定了自由风扇、标准化风道风扇的安装和工作条件和现场测量时的风扇工作条件。 6.2风扇位置
对工程法，风扇应安装在满足JB/T12332一2015中4.2和4.3（工程法）要求的房间或室外平坦空地，风扇中心与反射面（地面）墙面和天花板（如有）问的距离d≥+0.25m
对简易法，风扇应安装在满足JB/T12332一2015中4.2和4.3（简易法）要求的房间或室外平坦空
地。
测量半径r的规定见7.4。 6.3安装
自由风扇安装时，气流应从驱动轴端吸入向自由端吹出，如图2所示。若气流方向相反，即气流从自由端吸入，向驱动轴端吹出，则应在报告中说明。
风道风扇安装时，应符合GB/T1236一2000中C型标准化风道装置的规定。风扇的护风罩圈直径应是风扇直径的1.05倍（取整到1cm），风扇叶片轴向投影应全部在护风罩圈内。
噪声测量时，驱动设备和测量装置产生的噪声为背景噪声的一部分，应被屏蔽或隔离
6.4工作条件
自由风扇应在给定转速下稳定运转；风道风扇应在GB/T1236一2000规定的特性工况下稳定运转：现场测量的风扇应在给定转速下稳定运转。
如需要，也可在升/降速时或其他特定工况下进行噪声测量，并在报告中说明。 风道风扇性能参数的测量应按GB/T1236的规定进行。
7测量
7.1总则
本标准规定了两种测量方法：实验室测量方法和现场测量方法。 实验室测量和现场测量分别指冷却风扇安装在实验室测量和实际使用现场测量。实验室测量方法可
获得2级准确度（工程法）或3级准确度（简易法）的风扇噪声声功率级测定结果，现场测量方法可获得3级准确度（简易法）的风扇噪声声功率级测定结果。工程法测定的量为冷却风扇噪声声功率级（A 计权或频带，能提供冷却风扇较全面的评估，可用于验收试验，还可用手制定工程措施：简易法测定的量为冷却风扇噪声声功率级（A计权或频带），能提供不同冷却风扇的噪声比较。
注：实验室测定的风扇噪声声功率级旨在获得2级准确度（工程法）的测定结果，若背景噪声准则和/或声学环境
合适性准则和/或风扇位置不能满足本标准工程法的要求，则可获得3级准确度（简易法）的声功率级测定结果。
噪声测量时，应先确定特征声源尺寸和测量半径以确定测量表面并布置传声器位置。 测得的声压级包括被测声源工作时各传声器位置处的声压级（A计权或频带）和被测声源不工作时
的背景噪声声压级（A计权或频带）。
2 JB/T12333—2015
P4P3
方向
77777777
说明：
测量平面；一风扇；
一轴承基座；一驱动轴： -驱动电动机。
4
产
3- 一支撑轴承：
下
图2自由风扇传声器布置
说明：
6—风扇： 7——支撑轴承： 8—测量平面； 9—驱动电动机。
圆锥型进口集流器：一节流板：
2—
多孔整流器： 4- 一试验管路：
5
护风罩（过渡接头）：
图3风道风扇传声器布置
8计算
8.1总则
对工程法，应计算被测声源的声功率级（A计权和频带），还可按JB/T12332一2015中附录B的规定根据频带声功率级计算A计权声功率级，并在报告中说明。
对简易法，应计算被测声源的声功率级（A计权）。
