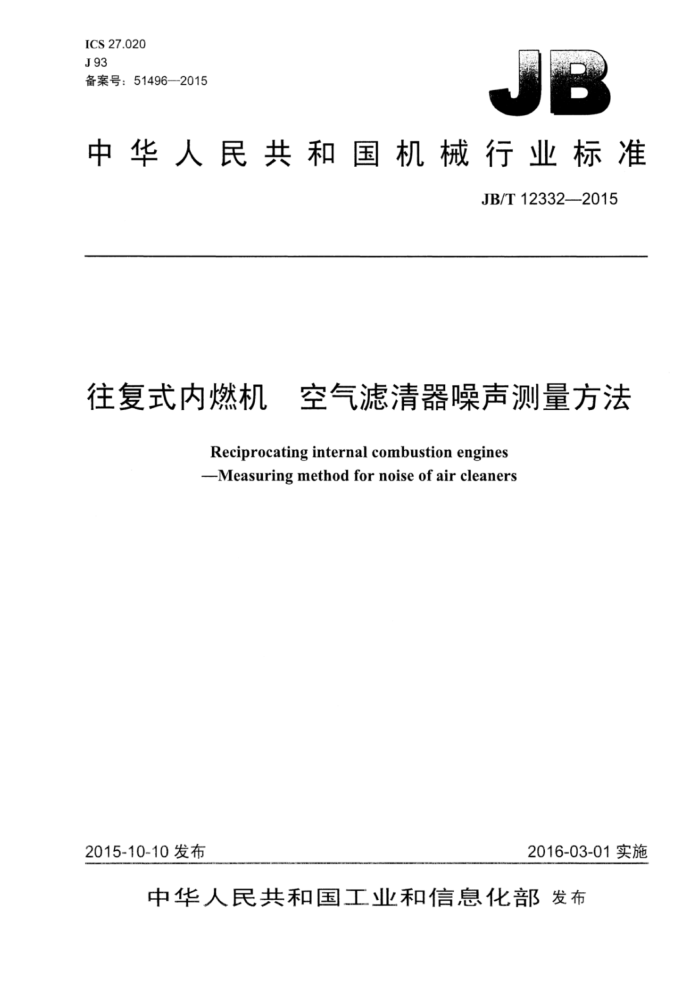

ICS27.020 J93 备案号：51496—2015
中华人民共和国机械行业标准
JB/T12332—2015
往复式内燃机 空气滤清器噪声测量方法
Reciprocating internal combustion engines -Measuring method for noise of air cleaners
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
往复式内燃机空气滤清器噪声测量方法
JB/T12332—2015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1.5印张·49千字
2016年6月第1版第1次印刷
定价：24.00元
*
书号：15111·13120 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12332—2015
目 次
前言引言范围
111 IV
1
2 规范性引用文件. 3 术语和定义声学环境.
4
4.1 总则. 4.2 背景噪声准则 4.3 测试环境声学合适性准则. 5测量仪器 5.1 总则 5.2校准. 5.3 使用.. 6安装和工作条件 6.1 总则 6.2 安装条件 6.3 工作条件 7测量 7.1 总则 7.2 测量不确定度 7.3 特征声源尺寸. 7.4 测量半径. 7.5 测量表面及面积 7.6 传声器布置 8计算 8.1 总则 8.2 声功率级计算 8.3 插入损失计算， 9记录内容 10报告... 附录A（规范性附录） 声学环境鉴定方法 A.1 总则 A.2 混响时间法 A.3 双表面法 A.4 标准声源法 A.5 近似法附录B（规范性附录） 根据频带声功率级计-算A计权声功率级 B.1A计权声功率级
4
1
L
10 10 11 12 12 2
13 13
15 JB/T12332—2015
B.2A的值. 附录C（规范性附录） 基准气象状况声功率级参考文献.
15 17 .18
图1过渡弯管图2典型进气口特征声源尺寸do 图3传声器布置.
L
.8
表1声功率级测定方法的不确定度（再现性标准偏差的上限）表A.1A计权平均吸声系数α. 表B.11/3倍频带中心频率和A值表B.2 倍频带中心频率和A值
13 15 16
II JB/T12332-2015
前言
本标准按照GB1.1-2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、上海永红汽车零部件有限公司、浙江恒勃汽摩部件有限公司、
临海市江南内燃机附件厂、浙江威太汽配有限公司、上海大众汽车有限公司、同济大学、浙江大学、杭州特种纸业有限公司。
本标准主要起草人：胡爱华、袁卫平、姜晓敏、吴明星、王桂林、叶怀汉、刘宝华、沈红节、金文华、 张宇、韩国华、周毅、郝志勇：吴安波、李建明。
本标准为首次发布。
II JB/T12332—2015
引言
本标准给出了往复式内燃机配用空气滤清器的进气噪声声功率级和插入损失的测定方法表征空气滤清器声学性能的参数有声功率级、插入损失和传递损失等。声功率级、插入损失是衡量
空气滤清器与其配装发动机声学匹配性能的重要参数，而传递损失是声音通过空气滤清器前后声功率级的变化，它是衡量空气滤清器自身声学性能的参数，与配装发动机无关。本标准选用衡量空气滤清器与其配装发动机匹配性能的声功率级，插入损失作为测量参数
本标准的包络表面法适用于工程法（2级准确度）和简易法（3级准确度），工程法允许测定A计权声功率级和频带声功率级，简易法允许测定A计权声功率级。声功率级测定结果精确到0.1dB。
在空气滤清器进气噪声控制中，相关各方（包括制造方、安装方以及使用方）必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下，得到明确的声学量，并采用标准规定的测量仪器进行测定，其结果才是有效的。因此，应根据噪声测量目的和测量条件选择工程法或简易法
本标准根据被测声源特性，规定测量表面为球形。为满足测量不确定度要求，本标准对被测声源安装位置与反射面（地面）间的距离做了规定。
IV JB/T12332-2015
往复式内燃机空气滤清器噪声测量方法
1范围
本标准规定子往复式内燃机配用空气滤清器的进气噪声测量方法，包括实验室测量（工程法和简易
法）和现场测量（简易法）。
本标准适用于配装GB/T6072.1适用范围的往复式内燃机（以下除特别说明外，简称发动机）的空气滤清器和/或其他进气装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3241电声学倍频程和分数倍频程滤波器 GB/T3785.1一2010电声学声级计第1部分：规范 GB/T4129一2003声学用于声功率级测定的标准声源的性能与校准要求 GB/T6072.1一2008往复式内燃机性能第1部分：功率，燃料消耗和机油消耗的标定及试验
方法通用发动机的附加要求
GB/T6072.3往复式内燃机性能第3部分：试验测量 GB/T15173—2010电声学声校准器
3术语和定义
GB/T3241GB/T3785.1和GB/T6072.1界定的以及下列术语和定义适用于本文件。
3.1
声压 sound pressure P 瞬态压力和静态压力之间的差值，单位为帕（Pa）
3.2
声压级 sound pressure level Lp 声压p的平方与基准声压P。的平方之比的以10为底的对数的10倍：其值按公式（1）计算，单位
为分贝（dB）。基准声压Po为20μPa。
D po
L,=101g
(1)
注：如有GB/T3785.1一2010规定的特殊频率和时间计权和/或特殊频带，用合适的下标，如LpA表示A计权声压级。
3.3
时间平均声压级 time-averaged sound pressure level Lp,T
1 JB/T12332—2015
声压p的平方在测量的时间间隔T内（从t到t）积分值平均后与基准声压P。的平方之比的以10 为底的对数的10倍，其值按公式（2）计算，单位为分贝（dB）。基准声压P。为20μPa。
p(t)dt
T
Lp.=101g
（2)
pa
注1：通常省略下标“T”，因为时间平均声压级必须在某一测量时间间隔内测定。 注2：时间平均声压级经常是A计权，在这种情况下由LpA,r表示，缩写为LpAL
3.4
表面时间平均声压级 surface time-averaged sound pressure level L 经背景噪声修正和环境修正，测量表面上所有传声器位置处时间平均声压级的能量平均，单位为分
贝（dB)。 3.5
测量时间间隔 measurement time interval T 用于确定时间平均声压级，被测声源一个或多个运转时期或运转周期，单位为秒（s）。
3.6
声自由场acoustic freefield 均匀的各向同性的媒质中，边界影响可忽略不计的声场。 注：实际上的声自由场是在测试频率范围内边界或其他物体的反射可忽略不计的声场。
3.7
反射面reflectingplane 被测声源位于其上的声反射平坦的表面。
3.8
一个反射面上方的声自由场acousticfreefield overareflectingplane 一个无限大反射表面上方半空间中的声自由场，其中无其他任何障碍物。
3.9
测试频率范围frequencyrange of interest 中心频率为63Hz8000Hz的倍频程（50Hz～10000Hz的1/3倍频程）所覆盖的频率范围。
3.10
测量半径 measurement radius " 球形测量表面的半径，单位为米（m）。
3.11
测量表面 measurement surface 包络被测声源、面积为S、测点位于其上、用来测量声压级的一个假想球面。
3.12
背景噪声backgroundnoise 除被测声源外的所有噪声。 注：背景噪声包括空气声、结构振动声以及仪器电噪声。
2
