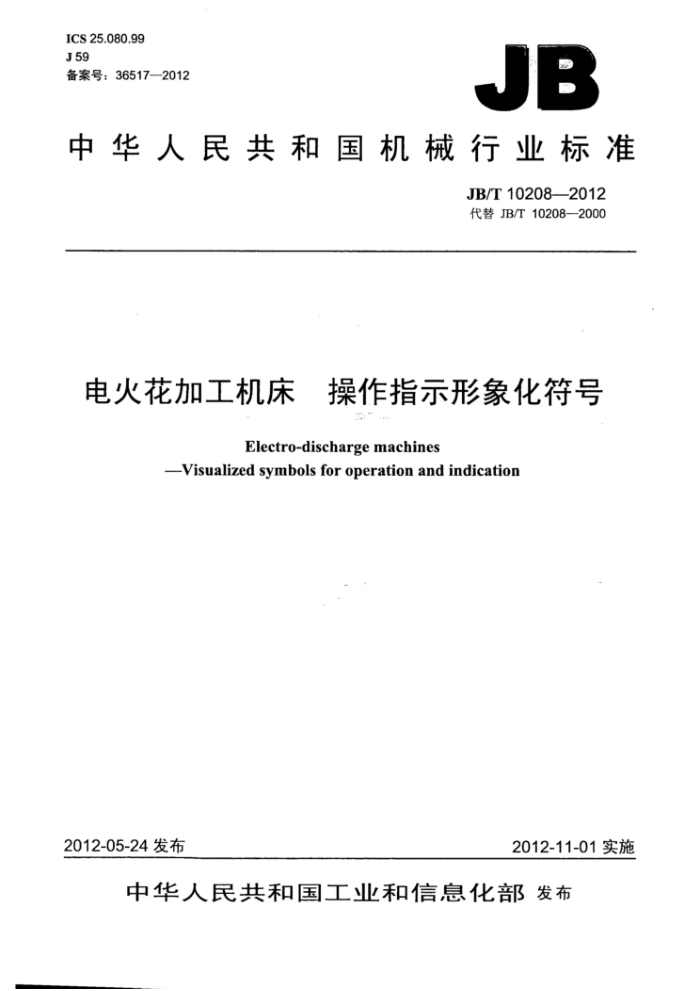

JB/T 10208-2012 代替 JB/T 10208—2000
电火花加工机床操作指示形象化符号
Electro-discharge machinesVisualized symbols for operation and indication
2012-05-24发布
2012-11-01实施
目 次
前言…………………………………………………………………………………………………………………………1
1范围……………………………………………………………………………………………………………………………1
2 规范性引用文件..………………………………………………………………………………………………………1
3 术语和定义.……………………………………………………………………………………………………………………1
4 操作指示形象化符号览表…………………………………………………………………………………………….1
4.1 元件及结构符号………………………………………………………………………………………………………1
4.2 运动及速度符号…………………………………………………………………………………………………………….5
4.3操作及指示符号………………………………………………………………………………………………………8
4.4 安全及警告符号………………………………………………………………………………………………………….. 14
5使用要求………………………………………………………………………………………………………………15
索引………………………………………………………………………………………………………………………………….16
前 言
本标准按照GB/T1.1一2009给出的规则起草。
本标准代替JB/T10208—2000《电火花加工机床 操作指示形象化符号》，与JB/T10208—2000相比主要技术变化如下∶
——修改了标准的英文名称（见封面）;
——"引用标准"修改为"规范性引用文件"，增加了三项国家标准，删除了一项国家标准（见第2章，2000年版的第2章）;
——章标题"操作指示符号"修改为"操作指示形象化符号一览表"，其中，"操作符号"修改为"操作及指示符号"，对一些图形符号和名称做了修改，同时补充了一些新的图形符号（见第4章，2000年版的第4章）;
——删除了图形符号四周的角标（2000年版的表1～表4）;
——增加了索引（见索引）。
本标准由中国机械工业联合会提出。
本标准由全国特种加工机床标准化技术委员会（SAC/TC161）归口。
