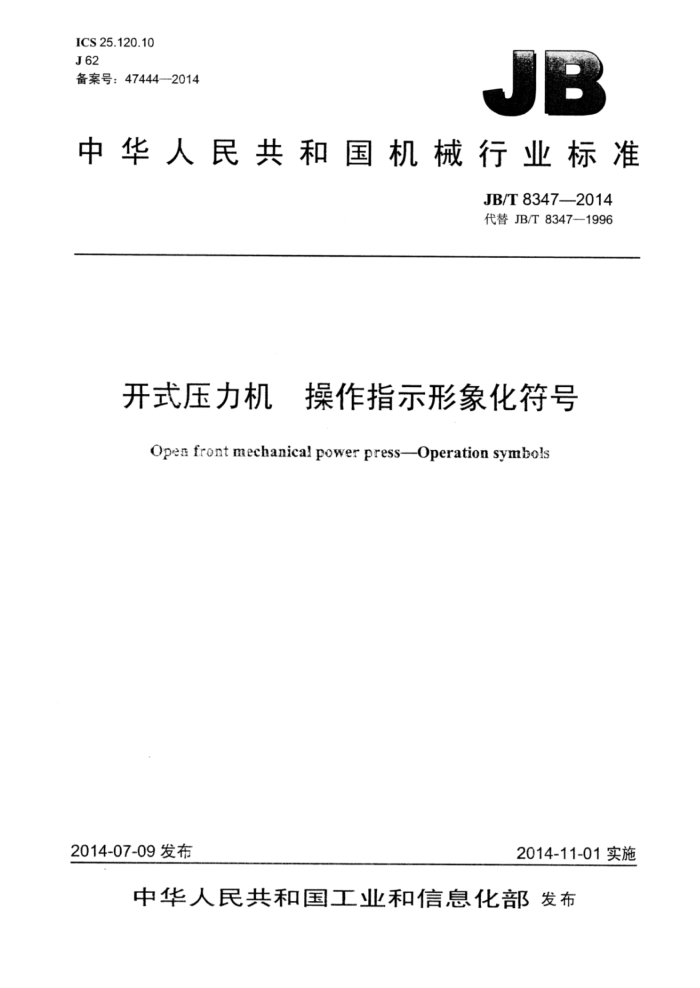

ICS 25.120.10 J62 备案号：47444—2014
中华人民共和国机械行业标准
JB/T8347—2014 代替JB/T8347—1996
开式压力机 操作指示形象化符号 Open front mechanical power press-Operation symbols
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T8347—2014
目 次
前言. 范围
.II
1 2 引用标准 3 运动及速度符号.
元件及机构符号.
4 5
A
操作符号.. 6 安全与警告符号..
6
其他符号， 8 使用要求.. 附录A（资料性附录）操作指示形象化符号应用示例
7
10 11 12
表1运动及速度符号表2元件及机构符号.. 表3操作符号.. 表4安全与警告符号.. 表5其他符号表A.1操作指示形象化符号应用示例
2 6
10 12 JB/T8347—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8347—1996《开式压力机操作指示形象化符号》，与JB/T8347—1996相比主要技
术变化如下：
删除正向旋转、反向旋转符号；修改每分钟转数、矩形工作台板、摩擦离合器、脚踏开关、飞轮、数字显示器、油脂润滑、稀油润滑、照明灯、工件退出、起动、停止、起动停止共用、点动、危险电压、注意、主电源开关、一般故障、失效、安全罩符号；一增加顺时针方向旋转、逆时针方向旋转、圆形工作台、保护接地、三相交流电符号。
本标准由中国机械联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：江苏扬力集团有限公司、济南铸造锻压机械研究所有限公司、浙江锻压机械集团
有限公司。
本标准主要起草人：罗素萍、衣锐、楼宇、仲太生、陈春童。 本标准所代替标准的历次版本发布情况为：
JB/T8347—1996。
IⅡI JB/T83472014
开式压力机、 操作指示形象化符号
1范围
本标准规定了开式压力机操作指示形象化符号，包括运动及速度符号、元件及机构符号、操作符号、 安全及警告符号和其他符号。
本标准适用于开式压力机的操作指示标牌、操作面板和标志，其他型式的压力机也可参照使用。
2 引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2893安全色 GB2894安全标志及其使用导则 GB/T5465.2一2008电气设备用图形符号第2部分：图形符号 GB/T16902.2设备用图形符号表示规则第2部分：箭头的形式和使用 ISO7000：2004设备用图形符号已注册的符号（Graphicalsymbolsforuseonequipment
Registered symbols)
3运动及速度符号
运动及速度符号见表1。
表1运动及速度符号
编号 3.1 3.2 3.3
符 号
名称单向运动双向运动间歇直线点动（寸动）双向直线点动（双向寸动）限位直线运动（寸动）
说 明
-
GB/T 5465.2—2008 NO.5022 GB/T5465.2—2008 NO.5023 ISO 7000:2004NO.0252
3.4
3.5
ISO 7000:2004NO.0001
限位直线运动和返回
3.6
ISO7000:2004NO.0002
单次行程
3.7
ISO 7000:2004 NO.0255
（一次限位直线运动和返回）
连续行程
3.8 3.9
ISO 7000:2004NO.0003
（连续限位往复直线运动）
行程次数
Xmir
1 JB/T8347—2014
表1 运动及速度符号（续）
说 明
符 号 TTT
名 称直线重复定位圆周运动 (转动) 双向圆周运动 (双向转动）间歌旋转
编号 3.10 3.11 3.12 3.13
ISO 7000:2004 NO.0254
ISO7000:2 2004NO.0004
ISO 7000: 2004 NO.0005
ISO 7000: 2004 NO.0431
双向圆周点动
3.14
限位旋转双限位旋转限位摆动连续限位摆动
ISO 7000: 2004NO.0006
3.15 3.16 3.17 3.18
T
ISO7000: 2004 NO.0007
ISO 7000:2004NO.0008
ISO 7000:2004 NO.0258
顺时针方向旋转
3.19
逆时针方向旋转
ISO 7000:2004 NO.0937
3.20
X
旋转一转
ISO 7000:2004 NO.0009
3.21
n
每分钟转数
ISO 7000:2004NO.0010
3.22
min
快速行程
ISO 7000:2004NO.0266
3.23
ISO 7000:2004NO.0259
3.24
进给（慢速）
增值（如：行程次数增加）
3.25
减值（如：行程次数减少）
3.26
2 JB/T8347—2014
4元件及机构符号
元件及机构符号见表2。
表2# 元件及机构符号
符 号
编号
名 称
说 明
中
4.1
电动机
ISO 7000:2004NO.0011
4.2
矩形工作台板（工作台）
ISO 7000:2004 NO.0282
4.3
圆形工作台
ISO7000:2004NO.0284
4.4
滑块
ISO 7000:2004NO.0280
4.5
刚性离合器
O
4.6
摩擦离合器
ISO 7000:2004 NO.1308
4.7
片式离合器
4.8
脚踏开关
ISO 7000:2004 NO.1308
4.9
滑块平衡器
飞 轮
4.10
ISO7000:2004NO.0782
4.11
气 垫
3 JB/T8347—2014
表2 元件及机构符号（续）
名 称
符 号
说 明
编号
蓄能器
4.12
000
操纵台
4.13
1
外
电气箱
4.14
凸轮
0
ISO7000:2004NO.0016
4.15
过载保护装置
ISO 7000:2004NO.0314
4.16
4.17
曲柄转角指示器
02日
数字显示器
4.18
ISO 7000:2004NO.2168
齿轮传动
4.19
ISO 7000:2004NO.0012
ISO7000:2004NO.0013
带传动
4.20
链传动
ISO 7000:2004NO.0014
4.21
梯子
4.22
盘车杆
4.23
C
H
冷却装置
4.24
/I11
4 JB/T8347—2014
表2元件及机构符号（续）
名 称稀油润滑
编号
符 号
说 明
4.25
人
ISO 7000:2004 NO.0391
4.26
油脂润滑
ISO 7000:2004 NO.0787
4.27
分油器
4.28
泵（通用）
4.29
稀油润滑泵
4.30
油脂润滑泵
口
S
4.31
吹出（装置）
ISO 7000:2004 NO.0032
7
公
4.32
吸入(装置)
ISO 7000:2004NO.0033
7i0 X
4.33
照明灯
GB/T 5465.2—2008 NO.102
4.34
指示灯
4.35
指示仪表
当符号转位配置时，液体符号应画成水平方向
4.36
液动
