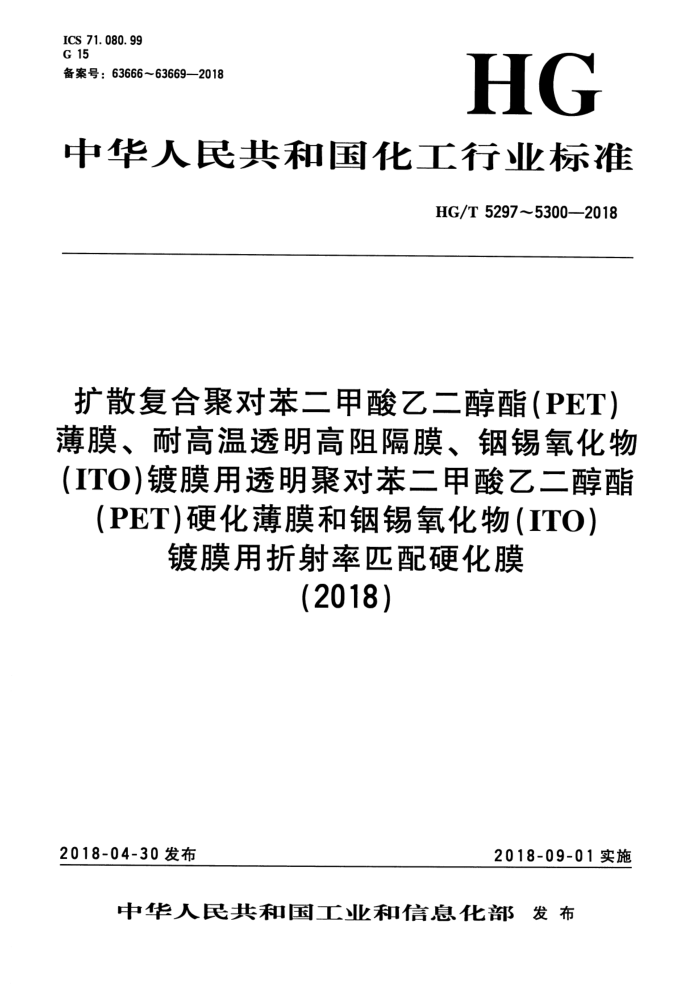

ICS 71. 080. 99 G 15 备案号：63666~63669—2018
HG
中华人民共和国化工行业标准
HG/T 5297~5300—2018
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜、耐高温透明高阻隔膜、钢锡氧化物 (ITO)镀膜用透明聚对苯二甲酸乙二醇酯
（PET)硬化薄膜和铟锡氧化物（ITO）
镀膜用折射率匹配硬化膜
(2018)
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 目 录
HG/T52972018 扩散复合聚对苯二甲酸乙二醇酯(PET)薄膜 HG/T5298—2018 耐高温透明高阻隔膜 HG/T5299—2018 铟锡氧化物(ITO)镀膜用透明聚对苯二甲酸乙二醇酯(PET)硬化薄膜 HG/T5300—2018 铟锡氧化物(ITO)镀膜用折射率匹配硬化膜
(1 ) (13)
.
(23) (33)
I ICS 71. 080. 99 G 15 备案号：63669—2018
HG
中华人民共和国化工行业标准
HG/T5300—2018
铟锡氧化物（ITO)镀膜用
折射率匹配硬化膜
Index-matching hardening film for indium tin oxide (ITO)
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 HG/T 5300—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、中国乐凯集团有限公司、江苏怡丽科姆新材料股
份有限公司、江苏双星彩塑新材料股份有限公司、浙江强盟实业股份有限公司。
本标准主要起草人：朱用国、史良、刘新、吴培服、李颐、叶电、胡培隆、池卫、藏立恒、白银亮、何晶晶、徐倩倩、张丽娜。
(35)
I HG/T5300—2018
铟锡氧化物（ITO）镀膜用折射率匹配硬化膜
1范围
本标准规定了铟锡氧化物（ITO）镀膜用折射率匹配硬化膜（简称IM膜）的要求、试验方法、 检验规则、标识、包装、贮存和运输。
本标准适用于在聚对苯二甲酸乙二醇酯（PET）薄膜的两面上分别涂覆折射率匹配层和透明硬化涂层、主要用于触摸屏导电膜的硬化薄膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2410 透明塑料透光率和雾度试验方法 GB/T2573 玻璃纤维增强塑料老化性能试验方法 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T6672 塑料薄膜和薄片厚度测定机械测量法 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T 6742 色漆和清漆弯曲试验（圆柱轴） GB/T 9286 色漆和清漆漆膜的划格试验 GB/T14216 塑料膜和片润湿张力的测定 GB/T 25255 光学功能薄膜 ：聚对苯二甲酸乙二醇酯（PET）薄膜 拉伸性能测定方法 GB/T 25257 光学功能薄膜 翘曲度测定方法 GB/T27584 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜 受热后尺寸变化测试方法 HG/T 4303 表面硬化聚酯薄膜耐磨性测定方法 JISZ8722 颜色的测定方法一反射及透射物体的颜色
3产品结构
产品结构示意图如图1所示。
(37)
1 HG/T5300—2018
表2 性能要求
检验项目
单位 μm % mm m % % - 一一 % MPa % mm mN/m mm % % - 一次次一一
检验指标规格值士10
厚度厚度极差宽度长度透光率雾度
≤5 规格值土2 目标值+10 ≥90. 0 ≤1. 0 ≥95. 0 0±0.1 ≤1. 5 8±2 ≥140 ≥70 ≤10 ≥32 ≤10 ≤1.5 ≤1. 0 ≥1H ≥1H ≥10 ≥10 0级 0级
尺 寸
L a: 6*
光学性能
色度
折射率匹配层反射率（380nm～780nm）拉伸强度 (纵、横向) 断裂伸长率（纵、横向）柔韧性表面张力（透明硬化涂层）高温翘曲
纵向横向折射率匹配层透明硬化涂层折射率匹配层透明硬化涂层折射率匹配层透明硬化涂层
热收缩率
物理性能
铅笔硬度
耐钢丝绒
附着力
4. 3 耐候性要求
经高温试验、 高温高湿试验、 冷热循环试验后的产品质量指标需满足表2中光学性能、 物理性能的要求。
5 试验方法
5. 1 试验条件和取样 5.1.1 样品测试之前，需在符合GB/T2918的环境条件下平衡放置4h。 5. 1.2 取全幅宽度薄膜长约1000mm，个 作为被测试样。 5. 2 收卷质量和表观质量
目视检验薄膜大轴的收卷质量。
(39)
3 HG/T5300—2018
取全幅宽膜长约1000mm作为样片，在三波长灯下，距光源500mm左右，分别采用透光和反光两种方式，目测检验样片的表观质量。 5. 3 3厚度和厚度极差
按GB/T6672中规定的方法测定。 5.4宽度
将全幅宽薄膜样片放在水平台面上，用精度为1mm的钢板尺测量宽度。 5.5透光率
按GB/T2410中规定的方法测定。 5.6雾度
按GB/T2410中规定的方法测定。 5.7色度
按JISZ8722中规定的方法测定，使用分光测色计进行测试。 5.8折射率匹配层反射率（380nm~780nm）
按JISZ8722中规定的方法测定。测量波长380nm～780nm的反射率，取平均值作为测试结果。 5.9拉伸强度和断裂伸长率
按GB/T25255中规定的方法测定。 5.10柔韧性
按GB/T6742中规定的方法测定。
5.11表面张力
按GB/T14216中规定的方法测定，测试透明硬化涂层面的表面张力。 5.12 2高温翘曲
按GB/T25257中规定的方法测定。测试规格为355mm×406mm。测试条件：温度150℃，时间1h。 5.13热收缩率
按GB/T27584中规定的方法测定。测试仪器使用精度为0.001mm的阿贝比较仪。测试条件：温度150℃，时间1h。 5.14铅笔硬度
按GB/T6739中规定的方法测定，荷重750g。 5.15耐钢丝绒
按HG/T4303中规定的方法测定，荷重500g。
(40)
