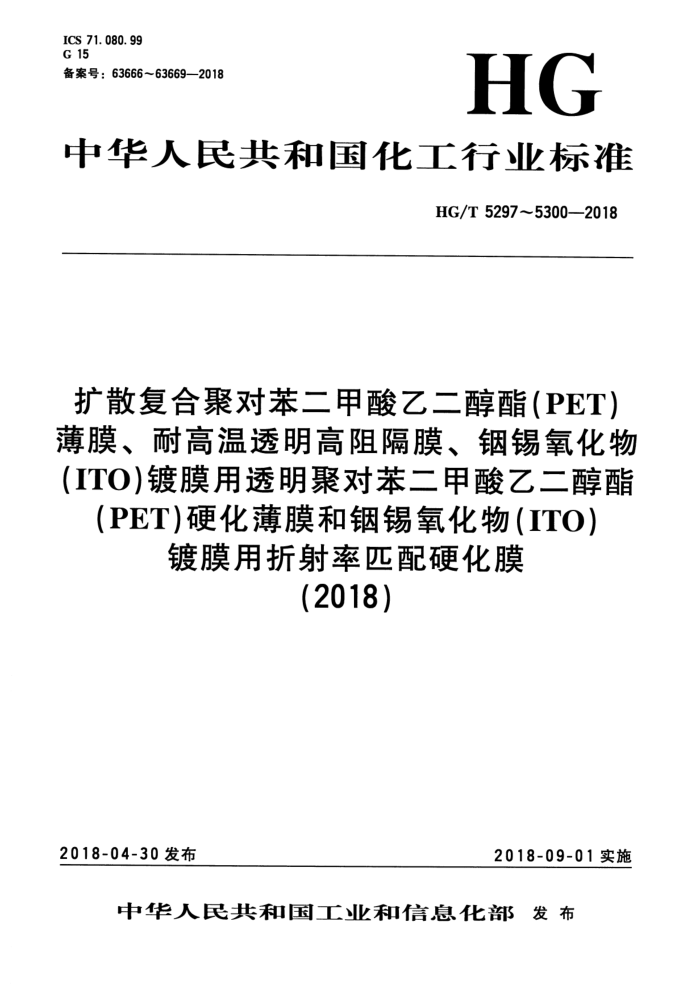

ICS 71. 080. 99 G 15 备案号：63666~63669—2018
HG
中华人民共和国化工行业标准
HG/T 5297~5300—2018
扩散复合聚对苯二甲酸乙二醇酯（PET）薄膜、耐高温透明高阻隔膜、钢锡氧化物 (ITO)镀膜用透明聚对苯二甲酸乙二醇酯
（PET)硬化薄膜和铟锡氧化物（ITO）
镀膜用折射率匹配硬化膜
(2018)
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 目 录
HG/T52972018 扩散复合聚对苯二甲酸乙二醇酯(PET)薄膜 HG/T5298—2018 耐高温透明高阻隔膜 HG/T5299—2018 铟锡氧化物(ITO)镀膜用透明聚对苯二甲酸乙二醇酯(PET)硬化薄膜 HG/T5300—2018 铟锡氧化物(ITO)镀膜用折射率匹配硬化膜
(1 ) (13)
.
(23) (33)
I ICS 71. 080. 99 G 15 备案号：63668—2018
HG
中华人民共和国化工行业标准
HG/T52992018
铟锡氧化物（ITO）镀膜用透明
聚对苯二甲酸乙二醇酯（PET）硬化薄膜
Optical polyethylene terephthalate (PET) transparent hardening film
for indium tin oxide (ITO)
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 HG/T 5299—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、中国乐凯集团有限公司、昆山乐凯锦富光电科技
有限公司、江苏怡丽科姆新材料股份有限公司、浙江强盟实业股份有限公司。
本标准主要起草人：崔书海、史良、周宏军、梁建岗、张杰海、刘少飞、胡培隆、徐倩倩、张丽娜、白银亮、藏立恒。
(25)
I HG/T5299—2018
铟锡氧化物（ITO）镀膜用
透明聚对苯二甲酸乙二醇酯（PET）硬化薄膜
1范围
本标准规定了钢锡氧化物（ITO）镀膜用透明聚对苯二甲酸乙二醇酯（PET）硬化薄膜（简称 ITO透明聚酯硬化膜）的要求、试验方法、检验规则、标识、包装、贮存和运输。
本标准适用于在聚对苯二甲酸乙二醇酯（PET）薄膜上单面或双面涂覆透明硬化涂层、主要用于触摸屏导电膜的硬化薄膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2410 透明塑料透光率和雾度的测定 GB/T2573 玻璃纤维增强塑料老化性能试验方法 GB/T2918 塑料试样状态调节和试验的标准环境 GB/T 6672 塑料薄膜和薄片厚度测定机械测量法 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T9286 色漆和清漆漆膜的划格试验 GB/T10006 塑料薄膜和膜片摩擦系数测定方法 GB/T25255 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 拉伸性能测定方法 GB/T27584 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 受热后尺寸变化测试方法 HG/T4303 表面硬化聚酯薄膜耐磨性测定方法
3产品结构
3.1双面硬化产品结构示意图
如图1所示。
说明： 1——PET薄膜； 2——透明硬化涂层。
图1双面硬化产品结构示意图
(27) HG/T5299—2018
表2 2性能要求
检验项目
单位 μm % mm m % % MPa % % % 一
检验指标规格值士10
厚度厚度极差宽度长度透光率雾度拉伸强度(纵、横向）断裂伸长率（纵、横向）热收缩率
≤5 规格值士2 目标值+10 ≥90. 0 ≤1.5 ≥140 ≥70 ≤1. 5 ≤1.0 ≤0.5 ≤0.5 ≥2H ≥10 0级
尺 寸
光学性能
纵向横向静摩擦系数动摩擦系数
物理性能
摩擦系数(异面)
铅笔硬度（透明硬化涂层面）耐钢丝绒（透明硬化涂层面）附着力(透明硬化涂层面）
一
次
4.3耐候性要求
经高温试验、高温高湿试验、冷热循环试验后的产品质量指标需满足表1中光学性能、物理性能的要求。
5试验方法
5.1 试验条件和取样 5.1.1样品测试之前，需在符合GB/T2918的环境条件下平衡放置4h。 5.1.2取全幅宽度薄膜长约1000mm，作为被测试样。 5.2收卷质量和表观质量
目视检验薄膜大轴的收卷质量。 取全幅宽膜长约1000mm作为样片，在三波长灯下，距光源500mm左右，分别采用透光和反
光两种方式，目测检验样片的表观质量。
5. 3 厚度和厚度极差
按GB/T6672中规定的方法测定。 5.4宽度
将全幅宽薄膜样片放在水平台面上，用精度为1mm的钢板尺测量宽度。
(29)
3 HG/T5299—2018
5.5透光率
按GB/T2410中规定的方法测定。 5.6雾度
按GB/T2410中规定的方法测定。 5.7拉伸强度和断裂伸长率
按GB/T25255中规定的方法测定。 5.8热收缩率
按GB/T27584中规定的方法测定。测试仪器使用精度为0.001mm的阿贝比较仪。测试条件：温度150℃，时间1h。 5.9摩擦系数
按GB/T10006中规定的方法测定。 5.10铅笔硬度
按GB/T6739中规定的方法测定，荷重750g。 5.11耐钢丝绒
按HG/T4303中规定的方法测定，荷重500g。 5.12附着力
按GB/T9286中规定的方法测定，使用剥离强度为0.4N/mm～0.5N/mm的胶带进行测试。 5.13耐候性测试 5.13.1高温试验
取3片～5片A4试样，使用恒温鼓风干燥箱试验，设定试验温度为80℃士2℃。到达设定温度后，将A4试样放于试验箱内，恒温500h后取出，待试样恢复至室温后，按照4.2中光学性能、物理性能的要求进行检测。 5.13.2高温高湿试验
按GB/T2573中规定的方法测定。采用恒定湿热试验条件，设定试验温度为60℃士2℃，设定试验湿度为90%RH士3%RH。到达设定参数后，将A4试样放于试验箱内，恒温恒湿500h后取出，待试样恢复至室温后，按照4.2中光学性能、物理性能的要求进行检测。 5.13.3冷热循环试验
取3片～5片A4试样，使用恒温恒湿箱试验，试样在恒温恒湿箱内应水平放置。一个试验周期由两个阶段构成：第一阶段，高温60℃士2℃，相对湿度90%士3%，1h；第二阶段，低温一40℃士2℃，相对湿度0%，1h。高低温转移的时间应不超过1h。循环100次后试验结束，取出试样，待试样恢复至室温后，按照4.2中光学性能、物理性能的要求进行检测。
(30)
