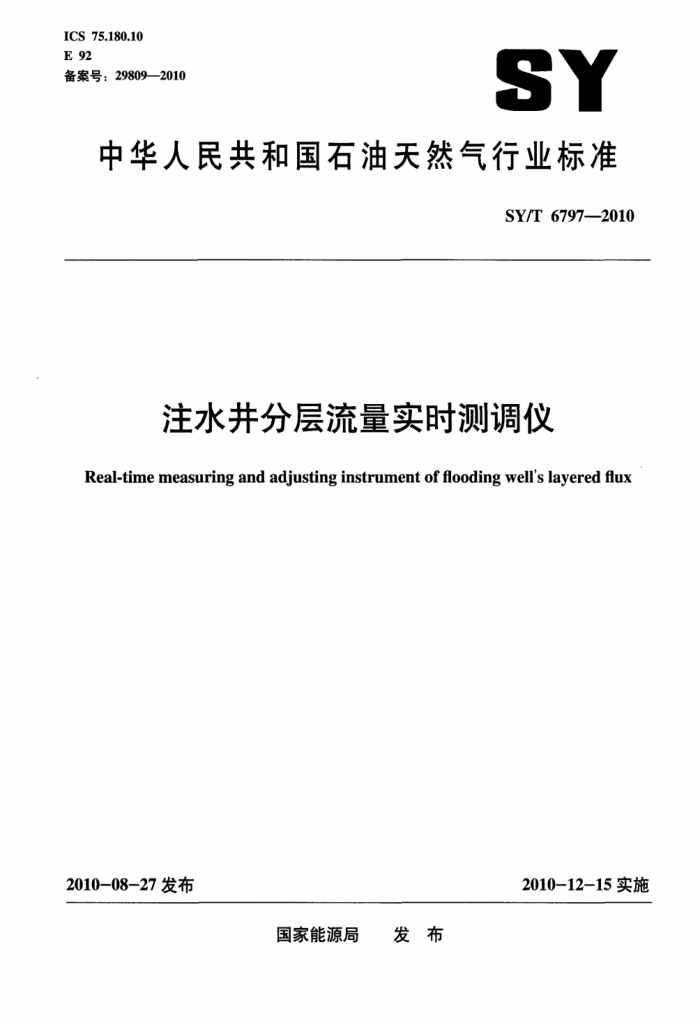

ICS 75.180.10 E 92 备案号：29809—2010
SY
中华人民共和国石油天然气行业标准
SY/T6797-2010
注水井分层流量实时测调仪
Real-time measuring and adjusting instrument of flooding wel's layered fux
2010-12-15实施
2010-08-27发布
国家能源局 发布 SY/T 6797—2010
目 次
前言
1
范围 2 规范性引用文件 3 原理和组成 4 要求 5 试验方法 6 检验规则··
1
A
标志、包装，运输及贮存 SY/T6797--2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司采油工程研究院、上海嘉地仪器有限公司。 本标准主要起草人：王凤山、邓刚、张书进、郑贵、张凤辉、王建平、李恕玉、马强、汪丽丽。
I SY/T 6797--2010
注水井分层流量实时测调仪
1范围
本标准规定了适用于油田开发偏心配水工艺的注水井分层流量实时测调仪（以下简称仪器）的特性、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于注水井分层流量实时测调仪的设计。制造、检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T13384机电产品包装通用技术条件 JJG643—2003 标准表法流量标准装置检定规程 JJG707—2003 扭矩扳子检定规程 SY/T5099--2007 石油测井仪器环境试验及可靠性要求 SY/T 5134---1993 石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验 SY/T 5221—1991 石油勘探开发仪器基本环境试验方法试验B：冲击试验 SY/T 6640—2005 电子式井下压力计校准方法 SY/T6675--2007 并下流量计校准方法
3原理和组成 3.1原理
该仪器是根据各油层的渗透性不同，对油层进行分层配注时，通过地面控制仪对井下仪器的控制，方便地完成对可调堵塞器（高压注水阀）的流量测量和流量控制。将测试和调整结合起来，实现在一次下井过程中完成井下各层流量测试和目标层位流量的自动配注任务。 3.2 组成
该仪器由地面控制仪（以下简称地面仪）、井下仪器和配套的相关辅助装置组成。注水井分层流量实时测调仪工作示意图见图1。
4要求 4.1地面仪 4.1.1外观
外观要求包括：
1 SY/T6797—2010
地面控制仪
单芯电缆电缆连接器并下仪器
量配注调节臂
堵塞器（高压注水阀）
封隔器
偏心注水器
配注层
配注层2
配注层3
图1注水井分层流量实时测调仪工作示意图
a）箱体和部件外表无划伤或变形现象： b）标志及指示应清楚： c）铭牌粘接牢固，字体应清晰端正。
4.1.2温度条件
温度条件要求： a）贮存温度：-20℃ 60 b）工作温度：0℃～45℃
4.13 技术要求 4.1.3.1 输人电源：220V（AC）±22V 4.1.3.2 输出信号。
地面仪输出信号技术指标： a）控制流量配注调节臂（以下简称调节臂）“收”的信号：波纹不大于0.3V，电压0V～150V
（DC），误差±5%：电流0mA~300mA，误差±5% b）控制调节臂“放”的信号：波纹不大于0.3V电压0V～-150V（DC)，误差±5%：电流
OmA~300mA，误差±5%： c）流量测量信号：正脉冲幅度9V，误差±10%，频率3kHz，误差±10% d）压力测量信号：正脉冲幅度9V，误差±10%：频率5kHz，误差土10%；
2 SY/T6797—2010
e）流量调整信号：电压0V～150V（DC），误差±5%电流0mA～300mA，误差土5%。 4.1.4 可靠性
地面仪的平均故障间隔时间（MTBF）不小于300h。
4.2 井下仪器 4.2.1 外观 4.2.1.1 井下仪器外壳应耐腐蚀，表面无机械损伤，产品编码标志清晰正确。 4.2.1.2 各连接部件无松动 4.2.2 环境条件 4.2.2.1 振动。
振动条件： a）频率：5Hz～55Hz b）加速度：19.6m/s2 c）扫描速率：不大于1oct/min d）振动时间：不少于30min
一
4.2.2.2冲击。
冲击条件： a）冲击加速度：490m/sz b）脉冲持续时间：11ms±1ms c）冲击次数：轴向冲击1次： d）半正弦波。
4.2.2.3 贮存温度：-20℃ 60℃ 4.2.3 电源
电压：0V~150V（DC）电流： OmA 300mA 4.2.4 技术要求 4.2.4.1 最高工作温度分级为：85℃，100℃，125℃和155℃
最高工作耐压分级为：40MPa，60MPa，70MPa和100MPa
4.2.4.2
4.2.4.3 准确度等级
流量测量准确度等级：2.0级：压力测量准确度等级：0.2级。 4.2.4.4测量范围。
流量测量范围见表1：压力测量范围见表2
表1 流量测量范围分档 5~150
流量测量范围
10~300
10~500
m/d
2 ± 2%
流量测量准确度等级
2 ± 2%
2 ± 2%
最大允许误差
1 SY/T 6797--2010
表2压力测量范围分档
压力测量范围
0 ~ 40 0.2 ±0.2%
0 60 0.2 ±0.2%
0 ～ 70 0.2 ± 0.2%
0～100 0.2 ±0.2%
MPa
压力测量准确度等级最大允许误差（满量程）
4.2.4.5 井下仪器调节臂。
并下仪器调节臂的扭矩指标： a）调节堵塞器（高压注水阀）的扭矩应不小于6Nm b）调节堵塞器（高压注水阀）的流量见表1。
4.2.5 可靠性
井下仪器的平均故障间隔时间（MTBF）不小于200h。 4.3仪器配套的相关装置 4.3.1 配套的笔记本电脑
主要规格指标符合以下配置即可： a）CPU：Pentium42.0GHz单核处理器或同级别处理器； b）内存：256M； c）系统：WindowsXP; d）硬盘：40G。
4.3.2 配套的测井绞车电缆
主要规格指标： a）缆芯：单芯： b）最大承载力：6kN： c）耐温：170℃ d）绝缘电阻：不小于50MQ/km： e）导线承压：分级为60MPa，100MPa。
4.3.3 配套的可调式堵塞器（高压注水阀）
主要技术指标： a）最大通径：中10mm： b）最大工作压力：分级为40MPa，60MPa，70MPa和100MPa c）阀承压差：分级为不小于20MPa，30MPa和40MPa d）全关状态下最大漏失量：不大于4.5m/d。
4.3.4配套的电缆连接头
主要技术指标： a）电缆连接头为井下仪器与电缆的连接部件，该部件结构应方便进行井下仪器与电缆的连接
和分离： b）与电缆连接头连接的电缆在超载（即电缆承受拉力大于1.5kN）时：电缆与电缆连接头能自
4 SY/T 6797—2010
动分离，以便保护电缆。
5试验方法 5.1 试验设备
试验设备包括：
振动试验台： -冲击试验台： -温度试验箱； -拉力试验机：一扭矩标准检定装置，一高温高压试验仓（最高温度应大于或等于被测仪器1.2倍最高工作温度，最高压力应大于或等于被测仪器1.2倍最高工作压力）一流量检测装置（准确度等级：0.5级，其他各项指标应符合JJG643一2003中第四章、第五章的要求）：一活塞压力计（准确度等级：0.02级）模拟井（各项指标应符合SY6675--2007中4.2.5的要求）一计算机（带USB接口）示波器一频率计：一数字万用表。
5.2振动试验
按SY/T5134一1993规定的方法进行试验，步骤如下： a）试验前，检查仪器外观和性能； b）将仪器固定在振动试验台上，不通电，按4.2.2.1规定参数进行试验： c）试验结束后，检查仪器外观和测试仪器性能，仪器应正常工作。
5.3冲击试验
按4.2.2.2要求及SY/T52211991规定的方法进行试验，步骤如下： a）试验前，检查井下仪器外观和性能： b）将井下仪器固定在冲击试验台上，不通电，按4.2.2.2规定参数进行试验： c）试验结束后，检查井下仪器外观和测试仪器性能，井下仪器应正常工作。
5.4贮存温度试验
按4.1.2a）和4.2.2.3要求及SY/T5099—-2007规定的方法进行试验，试验结束后，对井下仪器、 地面仪主要技术性能指标进行测试，井下仪器、地面仪应正常工作。 5.5地面仪工作温度试验
按4.1.2b）要求及SY/T5099一2007规定的方法进行试验，试验结束后，对地面仪主要技术性能指标进行测试，地面仪应正常工作。
5
