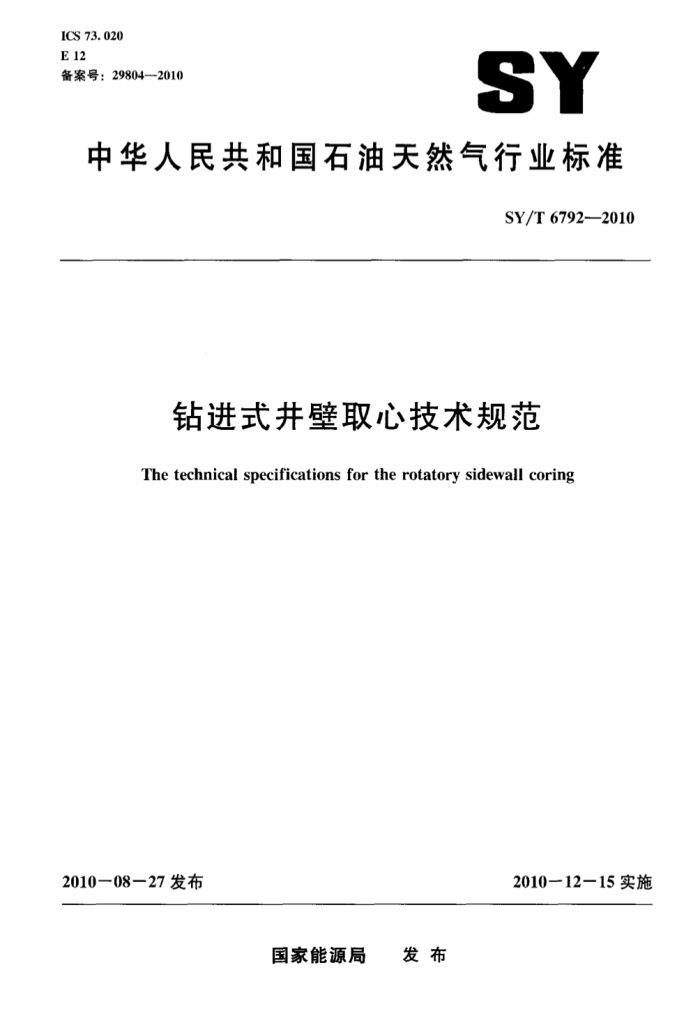

ICS 73.020 E 12 备案号：29804—2010
SY
中华人民共和国石油天然气行业标准
SY/T6792-—2010
钻进式井壁取心技术规范
The technical specifications for the rotatory sidewall coring
2010-08—27发布
2010-12-15实施
国家能源局 发布 SY/T 6792--2010
目 次
前言 1 范围 2 规范性引用文件
1
作业条件 4 车间维护保养 5 施工前准备 6 取心作业 7 取心过程中异常情况的处理 8. 岩心验收
3 SY/T 6792-2010
前言
本标准按照GB/T1.1一2009《标准化丁作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油测井专业标准化委员会提出并归口。 本标准主要起草单位：中国石化集团胜利石油管理局测井公司。 本标准参加起草单位：中国石化集团河南南阳油田工程技术处、大庆钻探工程公司测井一公司。 本标准主要起草人：宋学峰、刘树勤、黄玉科。
I SY/T 6792—2010
钻进式井壁取心技术规范
1范围
本标准规定了钻进式井壁取心作业条件。车间维护保养、施工前准备，取心作业。取心过程中异常情况的处理和岩心验收。
本标准适用于钻进式开壁取心（以下简称取心）作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5600石油电缆测井作业技术规范 SY/T5726石油测井作业安全规程 SY/T6276石油天然气工业健康，安全与环境管理体系 SY6504浅海石油作业硫化氢防护安全规定
3作业条件
3.1取心作业前，钻并队依照钻井设计要求，循环井简内钻井液不低于两个周期，并简畅通。 3.2一般情况井斜不大于10，井眼尺寸为200mm-310mm（$7.9inΦ12.2in）。 3.3钻井液性质：黏度小于60s，密度小于1.4g/cm，含砂量小于0.5%，失水小于8 3.4松散地层不适于取心。 3.5其他条件按SY/T5600的规定执行。
4车间维护保养
4.1取心仪外表面清洁干净，检查仪器液压机械节各管线连接部位，若有渗油现象，应更换相应部位的密封圈。 4.2检查仪器压力平衡节的胶囊是否磨损，及时更换掉严重磨损的胶囊。 4.3检查仪器内齿轮油是否变质，及时更换掉变质的齿轮油 4.4连接井下仪器并接通电源，检查通讯信号及自然伽马计数是否正常。 45通过手动推拉心长传感器字架并观察地面控制面板上的心长显示，检查心长传感器是否正常。 4.6启动电机，检查小泵压力是否正常。 4.7将推靠臂张开，推心杆应收回进推心缸内。 4.8将钻头伸出，钻头应钻进到折心位置：将钻头收回，钻头应退至推心位置。同时观察地面控制面板上的位移显示，检查位移传感器是否正常。 4.9启动马达，检查液压马达工作、大泵压力是否正常；动密封处是否漏油。 4.10将推靠臂收回，推心杆应从推心缸内伸出并通过钻头中孔穿过马达。
1 SY/T6792—2010
4.11 将推靠臂张开，伸出钻头，切断电源，检查蓄能器工作是否正常。 4.12接通电源，启动电机，伸出钻头至位移最大行程3/4处，关闭电机，切断电源。 4.13拆卸长。短导轨，清洁并润滑轨道。 4.14从马达钻杆上卸掉钻头，检查钻头磨损情况，更换掉磨损严重的钻头。 4.15清洁并润滑钻头卡簧沟槽，检查卡簧磨损情况，更换掉磨损严重的卡簧。 4.16 检查马达的左右菱形滑块及半圆形滑块，更换掉磨损的滑块并紧固滑块，固定螺钉和螺栓。 4.17 安装短、长导轨，紧固导轨、固定螺钉和螺栓 4.18 接通电源，启动电机，将钻头收回，将推靠臂收回，关闭电机，切断电源。 4.19 紧固所有管线接口及固定螺钉和螺栓。
5施工前准备
5.1测井队领取1：200的井壁取心跟踪图，并确定取心次序 5.2根据取心位置的井下温度选择齿轮油，并根据目的层段的岩石性质调整钻头钻取岩心的时间。 5.3检查马笼头、滑环及电缆绝缘，绝缘应大于500MQ。
6取心作业
6.1 1 施工过程安全按SY/T5726，SY/T6276及SY6504的规定执行。 6.2现场安装按SY/T5600的规定执行。 6.3连接马笼头及电子短节和液压短节，按4.4-4.11的步骤对仪器进行检查。 6.4切断电源，装岩心筒和机械节尾部，准备下井。 6.5操作系统和绞车面板进行深度对零，仪器开始下井，下放速度应小于2000m/h 6.67 在仪器下放过程中打开控制面板电源，观察自然伽马计数率。 6.71 仪器下放到取心层位以下，上提测量自然伽马曲线，进行校深。 6.8 将仪器下放到取心层位以下，上测跟踪自然伽马曲线，到取心位置停车。 6.9启动电机，将推靠臂打开，把仪器推靠到井壁上。 6.10启动马达，调整电机工作电压。 6.11 将钻头伸出，达到预定位置时，关闭马达，折断岩心。 6.12 调低电压，将钻头收回。 6.13 收回推靠旁，推心杆把所取岩心推人岩心简内。 6.14 控制面板上的岩心心长显示计数与初始计数相比，增大50计数以上，说明取到了岩心。 6.15记录取心位置及心长显示值。 6.16上提电缆，待张力正常，重复6.7~~6.15，直至完成全井的取心设计。 6.17 取心完毕，将仪器复原，起出仪器。 6.18 记录仪器运转状态。
7取心过程中异常情况的处理
7.1当心长显示计数没有变化时，判断所取岩心顶部有蘑菇头：这时应重新将推靠臂打开，启动马达并将钻头伸出，待蘑菇头钻掉后，停止马达，将钻头收回。将推靠臂收回，检查岩心的收取。 7.2当收回钻头时，钻头可以退出岩层但不能转位时，判断取出的岩心不完全在钻头内。而是有部分留在了钻头外，使钻头不能复位，这时可重复伸出钻头一次，再收回钻头，检查岩心的获取。 2 SY/T6792—2010
7.3在取心过程中。只要电机电流突然升高超过0.3A，应立即收回钻头，重新钻进取心。 7.4在钻取岩心的过程中发生卡钻时，首先要重复启动马达，使钻头旋转，然后再退出井壁。 7.5当钻头无法退出时，关闭电机电源，停止马达，收回钻头，收回推靠臂。根据井深情况上提活动电缆，密切关注钻头位置。反复多次仍然无效，可按每1000m上提1m后立即下放2m活动电缆，然后土提，将马达上的滑块弱点螺钉或螺栓拉断，提出仪器，
8岩心验收
8.1岩心交地质人员验收。 8.2验收岩心的岩性与预定岩性不相符时，须在预定的岩心深度位置再补取一次，若岩性仍与原取的岩心岩性相同，应以此次为准。 8.3统计岩心收获率。
