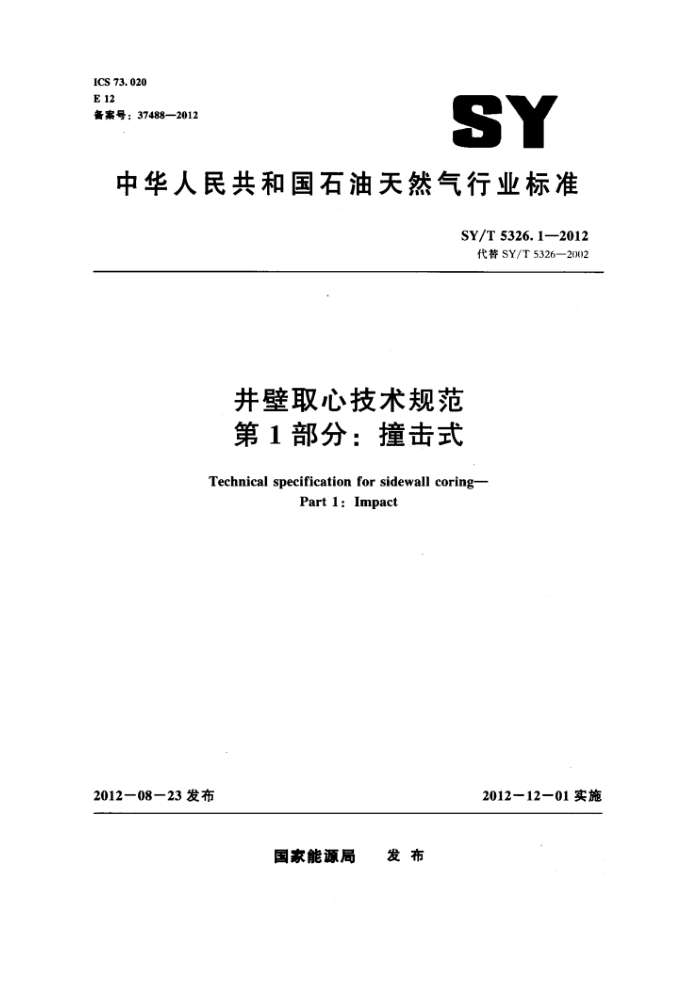

ICS 73. 020 E 12 备案号：37488—2012
SY
中华人民共和国石油天然气行业标准
SY/T 5326. 1—-2012
代替 SY/T 5326—2002
井壁取心技术规范第1部分：撞击式
Technical specification for sidewall coring-
Part 1: Impact
2012—08—23 发布
2012－12—01实施
国家能源局 发布 SY/T 5326. 1—2012
目 次
前言
ET
-
....................
范围规范性引用文件生产准备现场施工岩心验收质量要求安全规定
2
3
....
4
5
2
.
6
2
2 SY/T 5326. 1—2012
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
SY/T5326《井壁取心技术规范》分为两个部分：
第1部分：撞击式；第2部分：钻进式。
本部分为SY/T5326的第1部分。 本部分代替SY/T5326—2002《撞击式井壁取心技术规程》。本部分与SY/T5326—2002相比，
主要变化如下：
增加了井壁取心施工的生产准备（见第3章）；删除了取心器的室内准备（见2002年版的第4章）；修改了井壁取心现场施工前准备（见4.1，2002年版的第5章）；修改了装配取心器的要求（见4.2，2002年版的6.1）；增加了连接取心器的要求（见4.3)； -对电缆运行规定修改为按引用的标准执行（见4.4.2，2002年版的6.2），修改了施工工序的步骤和要求（见4.4，2002年版的6.3）；增加了现场监督岩心验收和确认签字的有效性（见 5.1和5.3)
作业完成后应按要求向相关方提供记录取心位置的跟踪曲线”的要求（见6.2)；
增加了
心筒装人取心器弹道后，不得直接敲击”的规定（见7.6）， #壁取心器下入井筒70m后，才能接通下井仪器电源”的规定（见7.8)；
增加了
增加了
增加了含有未发射岩心简的取心器起出井口至拆除前过程的作业安全要求（见7.11); 修改了拆除未发射岩心筒的规定（见7.12，2002年版的8.8）； -删除了有关参数的计算（见2002年版的附录A）。
本部分由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本部分负责起草单位：中国石油集团渤海钻探工程有限公司测井分公司。 本部分参加起草单位：中国石化集团胜利石油管理局测井公司。 本部分主要起草人：唐金波、魏兵、稽成高、王立维、陈兆才、尹宏志本部分代替了SY/T5326—2002。 SY/T5326—2002的历次版本发布情况为：
SY/T 5326—1988， SY/T 5326—1993 SY/T 5605—1993。
I SY/T 5326. 1—2012
井壁取心技术规范第1部分：撞击式
1 范围
SY/T5326的本部分规定了撞击式井壁取心施工的生产准备、现场施工操作步骤、质量要求、 安全规定及岩心验收。
本部分适用于眼井中撞击式井壁取心器配合地面控制系统进行撞击式井壁取心作业，其他类型仪器可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY5436石油射孔、井壁取心民用爆炸物品安全规程 SY/T 5600石油电缆测井作业技术规范 SY 5726石油测井作业安全规范 SY 6501浅海石油作业放射性及爆炸物品安全规程
3生产准备
3.1了解井壁取心施工任务的内容和井况信息。 3.2依据井壁取心施工任务内容和井况信息，进行初步施工方案设计。初步施工方案主要内容应包括：井况概述、施工任务内容、井下测量仪器选择、取心器类型选择、岩心筒类型选择、钢丝绳长度选择、火药包类型及药量选择、取心器连接结构及辅助工具选择、相关技术措施及HSE要求等。 3.3按照井壁取心施工方案设计要求领取相应的井壁取心器、并下测量仪器、辅助工具及所需材料配件。 3.4确认井壁取心器、火药包及相关材料配件的性能符合其技术指标要求。 3.5检查井壁取心作业地面系统、绞车系统、测井电缆、井口设备及井下测量仪器，其性能应满足施工要求。 3.6施工出发前按SY5436相关规定领取施工任务要求的火药包，火药包的领取数量宜为取心颗数的 1. 5 倍～3 倍。
4 现场施工 4.1 施工前准备 4.1.1向相关方领取井壁取心作业通知单、井壁取心位置深度表及标注过取心位置的跟踪基准曲线。 4.1.2了解核实井身结构、钻井液性能、井底静止温度、井况复杂井段、地层岩性等情况，并据此形成施工方案。 4.1.3召开班前会，介绍井况、施工方案，提出工作及 HSE要求。
1 SY/T 5326. 12012
4.1.4按SY/T5600要求摆放车辆、安装井口装置。 4.2井壁取心器装配 4.2.1确认井壁取心器的耐温、耐压性能应符合现场施工设计要求；各部分螺纹连接紧固，顶丝齐全无松动。 4.2.2检查井壁取心器各插头、插座、插针应无松动、无损坏，各弹道药室触点与取心器上部插头阻值、线间绝缘电阻和对壳体绝缘电阻应达到技术指标要求。 4.2.3检查选发器各插头、插座、插针应无松动、无损坏，整体T作状态经校验装置检查应达到换挡灵活准确、选发可靠，点火及输出电流值正常。检查完毕将其置于预备选发状态。 4.2.4检查井下测量仪器、需下井的加长短节及辅助工具性能、规格满足施工要求。 4.2.5将取心器放到指定区域的专用仪器架上对共壁取心器的药室触点及弹道除锈。 4.2.6检查岩心筒类型、钢丝绳长度及锁扣符合施工方案技术要求；检查岩心筒螺纹连接应紧固，排液孔畅通、无损伤、无裂纹。 4.2.7将固定岩心筒的钢丝绳按对应位置固定。 4.2.8根据施：『设计方案要求，从防爆箱内选取适合取心层位的取心药包，逐个放人弹道药室内并使点火桥丝和药室触点接触良好。 4.2.9将系好的岩心筒进行清洁，安装*0型密封圈并抹上适量密封脂，拧松密封排气螺栓，按序号将其压人弹道内并将密封排气螺栓拧紧。 4.2.10宜用爆破欧姆表检查井壁取心器上部插座各弹道阻值，应符合规定要求，然后将岩心筒上的钢丝绳进行固定。 4.2.11将检查完毕的选发器与井壁取心器连接紧固。 4.3井壁取心器连接 4.3.1 将装配完毕的井壁取心器拾放到井场锚道仪器架上，使岩心简头朝下。 4.3.2确认已关闭下井仪器电源，并将地面系统接线控制并关置于安全位置。 4.3.3将电缆缆心对铠装层放电，直至无火花出现。 4.3.4按照施工方案要求连接井壁取心器、跟踪曲线测量仪器及电缆，连接前应检查并确保各密封面、密封圈、连接接头、插头及插座处于完好状态。 4.3.5按照施工设计方案要求安装适合并况条件的辅助.T.具。 4. 4 ，下井施工 4.4.1将井壁取心器吊升至钻台并放人井简后：预置深度。 4.4.2按 SY/T 5600，SY5726的规定操作绞车。 4.4.3运行井壁取心程序，调校检查系统主作正常，输人井壁取心所需的相关数据。 4.4.4在井壁取心器下放过程中观察其运行状况，跟踪曲线应正常无畸变， 4.4.5在井壁取心器超过井壁取心目的层20m或到达井底后，操作绞车停车换挡后上提电缆进行跟踪曲线测量 4.4.6依照现场地质人员提供的跟踪曲线进行井壁取心定位深度的校正。 4.4.7在井壁取心器上提至取心层位后，按深度由深到浅依次进行井壁取心换挡点火操作，记录跟踪曲线和取心标志，同时在跟踪曲线或井壁取心位置深度表上记录取心层位岩心简序号 4.4.8发射岩心筒后，以不大于1000m/h的速度上提电缆，将岩心筒从地层拉出。在井壁取心施工过程中。要注意观察电缆运行情况及跟踪曲线和张力的变化情况，发现异常应及时停车。如果井壁取心器遇卡，应慢慢上提电缆，逐渐增大拉力，但不应超过最大安全拉力。最大安全拉力为公式（1） 2
. . SY/T 5326. 12012
计算结果与电缆破断力的50%两者中小者。若不能解卡，则应在最大安全拉力范内活动电缆并向主管部门汇报，准备采取穿心或其他解卡措施。
Fm= F, F,×75% -W
(1)
式中： Fm- 最大安全拉力，单位为千牛（kN); F- 正常取心时的电缆张力，单位为干牛（kN)； F, 拉力棒的额定拉断力，单位为千牛（kN)； W.- 仪器串在钻井液中的悬重，单位为千牛（kN）。
4.4.9取完最后一颗岩心，应立关闭所有下井电源，并将地面系统接线控制开关置于安全位置。 以不大于2000m/h的速度.上提取心器，通过套管鞋时的速度不大于600m/h。 4.4.10以不大于600m/h的速度将井壁取心器提出并口；并口作业人员应面对取心器弹道的背面方向拴好牵引绳，配合地面作业人员将其下放到钻台下的锚道主。 4. 4.11 将岩心筒从井壁取心器上取下并编号。 4.4.12采用专用工具将岩心从岩心简中压出，按跟踪曲线或井璧取心位置深度表，确认取心深度、 点火位置和岩心简编号三者相一致，按编号将岩心交付现场地质人员
5 岩心验收
5.1所取岩心交现场监督或地质人员逐颗检查验收。 5.2岩心的岩性与预期不相符时，应依据实时测量的跟踪曲线分析原因，并按用户方要求进行补取验证。若验证所取岩心岩性与预期相符或与上一次同一深度所取岩心岩性一致，应以验证所取岩心岩性为最终结果。 5.3岩心验收合格后，操作工程师填写相关报表，由现场监督或地质负责人签字
6 质量要求
6.1测量的实时跟踪曲线应能明显区分取心层位，并与地质部门提供的跟踪曲线深度比例相同，曲线形态基本一致，其幅度相对误差小于 10%。 6.2作业完成后应按要求向相关方提供记录取心位置的跟踪曲线。 6.3所测跟踪曲线应记录曲线延迟量或枪身上提，并能反映发射的不同岩心筒与跟踪曲线记录点之间的距离变化。所取岩心的深度应与设计深度一致，最大误差应在土0.2m之内。 6.4所取岩心直径应不小于所用岩心筒内径的85%，岩心长度不小于所用岩心筒头长度的75%。 6.5取心作业时选发器乱挡后所取岩心应全部作废。
7安全规定
7.1井壁取心操作人员应经过专业培训并取得上岗资格。 7.2爆炸物品的储存、运输和使用应按SY5436的规定执行，海上作业应符合SY6501的有关规定。 7.3井壁取心作业现场应放置爆炸作业警示标志、设置爆炸作业安全区，阻止无关人员进人。 7.4井壁取心施工作业前，应检查仪器车接地棒对仪器车外壳电阻不大于（.52，接地棒插人地下应超过20cm，并浇水以确保现场设备接地良好。在不能保证设备接地良好的地区、季节施工，仪器车
3 SY/T 5326. 1--2012
接地线应和井口套管或井架进行连接。 7.5装配井壁取心器应远离火源，并避开受限空间的地带，装配现场不应使用电焊设备。 7.6使用专用工具将岩心筒装人取心器弹道后，不得直接敲击岩心简。 7.7将电缆与井壁取心器连接前，应关闭地面系统下电源，地面系统接线控制开关应置于安全位置，缆心对电缆铠装层放电后，方可进行连接。 7.8井壁取心器下入井筒70m，海上井下入泥面后，才能接通下井仪器电源。 7.9 壁取心器在裸眼井段同一取心位置停留时间不应超过 3min，不应停在同一位置连续发射。 7.10井壁取心过程中若拉力棒所受拉力达到其拉断力的75%，再次下井时应更换该拉力棒。 7.11 在含有未发射岩心简的取心器起出井口至拆除过程中，作业人员不应近距离面对取心器弹道。 7.12在拆除未发射的岩心筒时，应选择安全地点，禁止无关人员围观。拆除前应先拧松岩心简上的放气螺栓进行排气泄压并在药室内灌水后，方可使用专用工具拆卸。 7.13未使用及拆除的未发射火药包应及时收回、登记分别存放，返回基地后及时送还。 7.14遇有照明设备不好的夜间以及大雾、雷、雨、风力大于六级（含六级）等恶劣天气条件应暂停施工。 2102-1'9z2s 1/xs
中华人民共和国石油天然气行业标准并壁取心技术规范第1部分：撞击式 SY/T 5326. 1-2012
*
