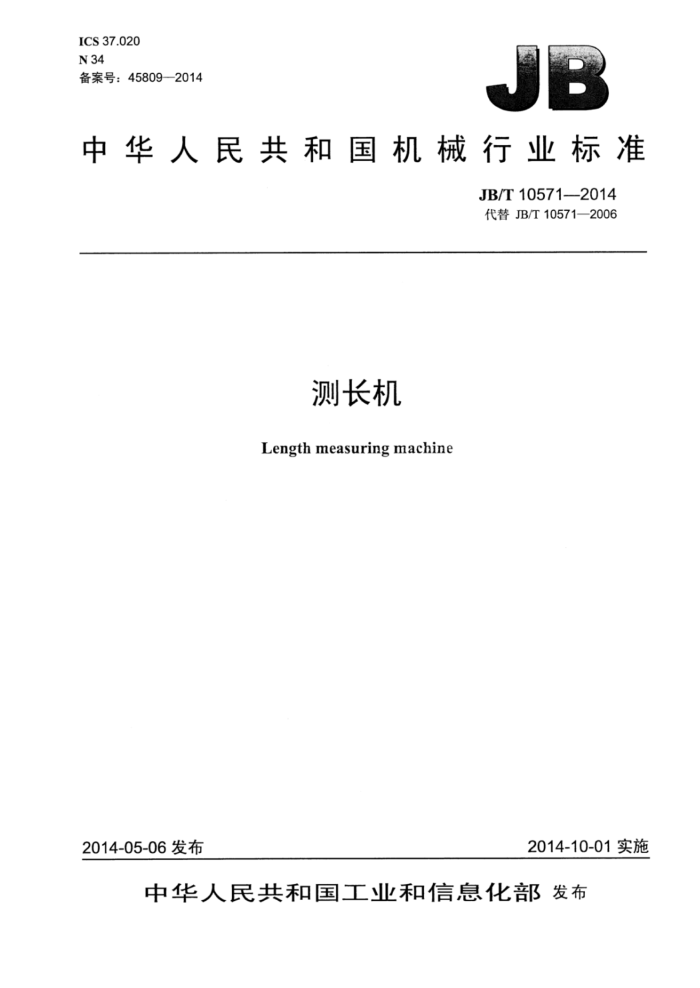

ICS 37.020 N34 备案号：45809—2014
中华人民共和国机械行业标准
JB/T10571—2014 代替JB/T10571—2006
测长机
Length measuring machine
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T10571--2014
目 次
前言
范围. 2规范性引用文件.. 3术语和定义 4分类与基本参数 5要求..
5.1技术指标 5.2 外观及各部分相互作用 5.3 电气防护基本安全要求. 5.4 数字显示系统的抗干扰性 5.5 运输贮存基本环境试验 6试验方法 6.1 试验条件. 6.2 光学测长机的示值误差 6.3 光栅测长机的示值误差 6.4 光栅测长机数显系统的细分准确度
10 10 11 11 12 13 14 14 14
6.5 激光测长机的示值误差， 6.6 测量轴多次移动时的示值重复性. 6.7 头架或（和）尾架沿基座导轨移动的角偏摆 6.8 测量轴轴线与尾管轴线的同轴度. 6.9 光学测长机的分米双套线在视场两侧分别瞄准同一毫米刻线时的示值差异 6.10 尾管测杆调整机构的调整误差 6.11 工作台的调整误差 6.12 用内测钩测量时，找转折点的示值重复性 6.13 测长机外观及各部分相互作用 6.14电气防护基本安全试验.. 6.15 数字显示系统的抗干扰性 6.16运输环境试验
15 16 1 17 17 .17 17 .17 17 18 18 18
7检验规则.
7.1 检验分类 7.2 出厂检验（即交货检验） 7.3 型式检验
8标志、包装、运输和贮存
8.1 标志 8.2 包装.. 8.3 运输. 8.4 贮存. JB/T10571—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10571—2006《测长机》，与JB/T10571—2006相比主要技术变化如下：
对标准的范围作了重新界定：增加了有关术语和定义，将术语“测量座”和“尾座”修改为“头架”和“尾架”；在基本参数中，增加了测量力、光学读数装置的分格值和工作台横向测微鼓分度值：在基本参数中，删除了测帽和测杆配合尺寸；在基本参数中，增加了仪器附件品种： -在分类中，增加了2m测长机； -增加了光栅测长机和激光测长机的基本参数、要求和试验方法； -将仪器主要技术指标中的光学测长机微米示值区段示值误差要求的常数表达修改为公式表达：将仪器主要技术指标中的“测量轴多次移动时的示值变动性”中的“变动性”修改为“重复性”；将仪器的主要技术指标中的“用内测钩作内测时，两次找转折点示值之差”修改为“用内测钩测量时，转折点的示值重复性”；将仪器的主要技术指标中的“由于测量座和尾座物镜放大率的不一致性带来的示值之差”修改为“光学测长机的分米双套线在视场两侧分别瞄准同一毫米刻线时的示值差异”；增加了有关项目试验方法的图示和试验数据处理的计算公式；一增加了光学测长机微米示值区段示值误差的“配对法”试验方法；删除了非光学计管型式光学测长机微米分划尺示值误差的试验方法：
一增加了测量范围超过1m的测长机分米示值区段示值误差的试验方法；
-将仪器的主要技术指标中的“测量座或（和）尾座沿基座导轨移动的直线度”中的“直线度” 修改为“角偏摆”，并修改了指标；修改了测量轴轴线与尾管轴线的同轴度的要求和试验方法；增加了电气安全性能的耐压、泄漏电流和接地电阻的要求和试验方法； -增加了试验条件对环境湿度和对场地振动的要求。
一
本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103）归口。 本标准负责起草单位：贵阳新天光电科技有限公司、上海理工大学、贵州省光学测量工程技术研究
中心
本标准参加起草单位：苏州一光仪器有限公司、麦克奥迪实业集团有限公司、宁波永新光学股份有限公司、北京博飞仪器股份有限公司、南京东利来光电实业有限公司、南京江南永新光学有限公司、宁波市教学仪器有限公司、宁波华光精密仪器有限公司、宁波舜宇仪器有限公司、广州粤显光学仪器有限责任公司、重庆光电仪器有限公司。
本标准主要起草人：胡清、冯琼辉、盛梅、鲁义、肖倩、曾丽珠、阙江、杨广烈、李晞、王国瑞、 徐利明、胡森虎、李弥高、夏硕。
本标准所代替标准的历次版本发布情况为： —JB/T10571—2006
II JB/T10571—2014
测长机
1范围
本标准规定了测长机的术语和定义、分类与基本参数、要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于带有长度基准，测量范围1m和1m以上，测量轴线呈水平状态，采用接触测量方式，测量精密零件内、外尺寸的测长机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB7247.12001激光产品的安全第1部分：设备分类、要求和用户指南 GB/T11162光学分划零件通用技术条件 GB/T13384机电产品包装通用技术条件 GB/T25480 仪器仪表运输、存基本环境条件及试验方法 JB/T9342光学计量仪器用测帽 JJG894标准环规检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
光学测长机 scale reading length measuring machine 以光学标尺作为长度基准，采用光学成像系统（显微或投影系统）读取示值的测长机。
3.2
光栅测长机 grating length measuring machine 以长光栅作为长度基准，采用数显表或电脑显示屏显示示值的测长机。
3.3
激光测长机 laser length measuring machine 以激光波长作为长度基准，采用激光干涉系统进行长度测量的测长机，其示值可在数显表或电脑显
示屏上显示。 3.4
头架headstock 能沿测长机基座导轨运动，带有触测端（测帽）的部件，其上装有示值读数装置或测量信号采集系
统，如图1中的序号9所示。
1 JB/T10571—2014
3.5
尾架tailstock 固定在测长机基座上，或能沿测长机基座导轨运动，带有触测端（测帽）的部件（如图1中的序号
4所示），其触测端与头架触测端触测方向相反，两者连线构成了测量轴线，该轴线与基座导轨平行。 3.6
尾管tailquills 尾架上的一个轴类部件，其一端为触测端（测帽），并具有触测端位置调节机构，如图1中的序号
5所示。
O
G
说明： 1—基座; 2、8—指标线： 3、10——基座标尺： 4尾架； 5——尾管： 6、9—触测端：
一工作台； 11——头架。
7
图 1
3.7
示值误差indicatingerror 以测长机两触测端（测帽）顶点相接触为示值零点进行长度测量时，测长机显示的长度值与被测件
的长度约定真值之差。
注：当被测件为量块时，约定真值就是量块检定证书上给定的量块中心长度。
4分类与基本参数
4.1测长机的分类与基本参数应符合表1的规定。
2 JB/T10571--2014
表1
分类与基本参数光栅测长机
序号
单位
项 目
光学测长机
激光测长机
0~1 0~2 0~3 0~6
0~1 0~2 0~3
测量范围
m
1
2 3 4 5 6 7 8
光学读数系统的分格值数字显示系统的分辨力
μum μm N mm mm mm kg
1 一 2
0.2
0.1
测量力工作台垂直升降范围工作台横向移动范围工作台横向测微鼓分度值
1.0、1.5、2.5
0~70 0~40 0.01 10 内测装置
工作台最大荷重
外螺纹测量装置
球面测帽、平面测帽、小平面测帽、大平面测帽、刃形测帽
附件配置
V形支架量块支架
（所列附件可根据用户需求，部分
A
或全部提供）
量棒、量块支架
压板
温度测量装置、气压测量装置、湿度测量装置
5要求
5.1技术指标
测长机的主要技术指标应符合表2的规定。
表2
要 求
项 目
序号
单位
光学测长机 光栅测长机 激光测长机
微米示值区段 μm ±(0.1+0.00154)
Lb
±0.6+
毫米示值区段
200 Lb 100
光学测长机的示值误差
1
分米示值区段 μm
0.5+
Lb 200 0.4
±0.5+
光栅测长机的示值误差≤
2
μm
3 光栅测长机数显系统的细分准确度不低于
μm
±0.5 + Lb
激光测长机的示值误差 人
μm
4
500
3 JB/T105712014
表2（续）
要求
序号
项目
单位
光学测长机 光栅测长机 激光测长机
测量轴多次移动时的示值重复性≤ 头架或（和）尾架沿基座导轨移动的角偏摆
外尺寸内尺寸 μm
0.1
0.3
5
0.5
#5+ 6 200 0.12
6
()
7 测量轴轴线与尾管轴线的同轴度≤
mm
光学测长机的分米双套线在视场两侧分别瞄准同一毫米刻线时的示值差异 N 尾管测杆调整机构的调整误差≤
zb 1000
8
μm Jμm
1+
9 10 11 用内测钩测量时，转折点示值的重复性 八 μm 12 对测帽的要求 13 对标准环规的要求
0.2 0.2 0.3
使用球面测帽时使用$8mm平面测帽时 um
工作台的调整误差
0.8 符合JB/T9342的2级测帽要求符合JG894的2等标准环规要求
受检点示值，单位为微米（um）。 受检点到示值零点的距离，单位为毫米（mm）。
A L
D
5.2外观及各部分相互作用 5.2.1测长机外表应保证下列质量：电镀表面不应有脱皮和斑点存在：漆面不应有磕碰伤和显著的颜色不均匀；零件表面不应有毛刺，外部零件锐边应倒棱；零件接合处应齐整。 5.2.2基座金属裸露面不应有锈蚀、碰伤和显著的划痕，以及影响测量的其他缺陷。 5.2.3光学零件的表面不应有明显的擦痕、麻点、水珠、霉点等疵病；光学零件的胶合面不应有气泡和脱胶现象：光学分划元件的技术要求应符合GB/T11162的规定。 5.2.4测长机的光学系统成像应清晰。光学读数视场内的标尺刻线相对于分划板刻线不应有明显的偏斜和视差。视场内不应有影响观察的阴影、亮斑和异物。 5.2.5所有紧固零件应保证紧固可靠；各活动部分的移动和转动应平稳舒适，不应有卡住和急跳现象。 5.2.6测长机上所有刻度、刻字及铭牌标记应清晰、明显； 5.2.7 所有附件装卸和调整应方便、可靠。 5.3 电气防护基本安全要求 5.3.1 耐压
耐压试验的试验电压应符合表3的规定。
表3
采用交流试验时
采用直流试验时
测长机电源工作电压U
试验电压（交流）
测长机电源工作电压U
试验电压（直流）
V 1000 1500
V
V 1250 2150
V
100 100<≤150 150 4 JB/T10571-—2014
对测长机施加电压，保持5S，应无击穿和飞弧现象。交流、直流试验方式可任选其一，能通过两者之一即可。一般情况选择交流试验；如果为了避免容性电流，可选择直流试验。 5.3.2泄漏电流
受试测长机在常温常湿条件下的泄漏电流不应大于1mA。 5.3.3接地电阻
带有电源输入插座的受试测长机，在插座中的保护接地点与测长机所有可能触及基座部件之间的接地电阻不大于0.1Q。
带有不可拆卸电源线的受试测长机，电源线插头中的保护接地脚与测长机所有可触及基座部件之间的接地电阻不大于0.22。 5.3.4激光安全要求
激光测长机的激光光源应符合GB7427.1一2001的2类激光产品的规定，且实际输出功率不得大于生产商给定的额定值的1.2倍。 5.4数字显示系统的抗干扰性
光栅测长机和激光测长机，在正常工作状态下，在2s时间内应能承受下列规定幅度的电源干扰：
对称干扰（火线L和中线N之间）幅度（1000土150）V；不对称干扰（火线L或中线N和地线G之间）幅度（1000土150）V；
一地线干扰（地线G和大地之间）幅度（500土75）V。 施加干扰时，系统应能正常工作，并且数字显示跳字不超过一个数字分辨力。
5.5运输贮存基本环境试验
测长机在运输包装条件下的环境模拟试验应按GB/T25480的规定。其中选用：高温55℃，低温-40℃，交变湿热试验相对湿度95%：自由跌落4次，跌落高度按包装件质量选定。
6试验方法
6.1试验条件 6.1.1 试验时，温度条件应符合表4的规定。
表4
要求
序号 1 2 3
项目
单位 ℃ C/h ℃
光学测长机 光栅测长机 激光测长机
20±0.8 0.2 0.2 24 48
20±0.5 0.2 0.2
室温室温变化≤ 被检测长机和试验工具的温差≤ 被检测长机和试验工具在 测量范围≤2m 室内平衡温度的时间≥ 测量范围>2m 上
20±1 0.3 0.3
4
6.1.2 试验时，相对湿度不大于60%。 6.1.3试验场地的10Hz以下的振动，振幅的峰峰值应小于2μm；（10～50）Hz的振动，加速度应在
5
