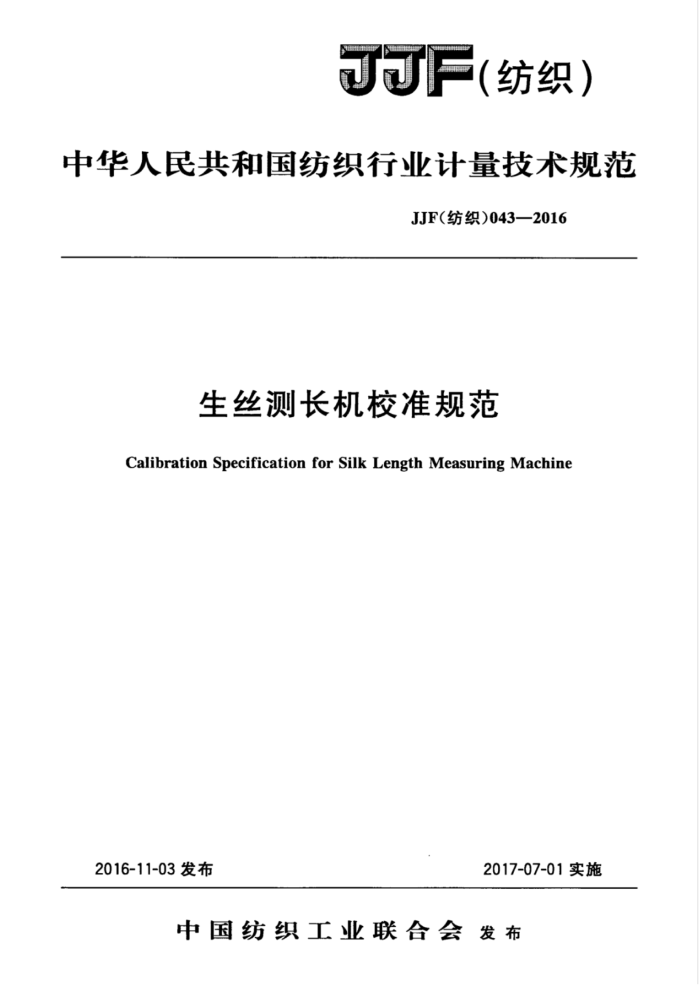

JJF （纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）043一2016
生丝测长机校准规范
Calibration Specification for Silk Length Measuring Machine
2016-11-03发布
2017-07-01实施
中国纺织工业联合会发布 JJF(纺织)043—2016
生丝测长机校准规范 Calibration Specification for Silk Length Measuring Machine
JJF(纺织)043--2016 代替JJF（纺织)043—2006
归口单位：纺织计量技术委员会
主要起草单位：浙江省纺织计量站
参加起草单位：南通三思机电科技有限公司
常州华纺纺织仪器有限公司浙江省纺织测试研究院
本规范委托纺织计量技术委员会负责解释 JJF（纺织）043—2016
本规范主要起草人：
胡有杰 （浙江省纺织计量站）陈建华（浙江省纺织测试研究院）
参加起草人：
杨惠新（南通三思机电科技有限公司）孙伟平（常州华纺纺织仪器有限公司）
袁海萍（浙江省纺织测试研究院）
孙坚（浙江省质量检测科学研究院） JJF（纺织)043—2016
目 录
引言 1 范围 2引用文献 3概述· 4通用要求. 4.1外观. 4.2电气安全性 5计量特性 6校准条件及校准器具 6.1环境条件. 6.2校准用标准器及相应设备. 7校准项目和校准方法· 7.1 外观检查 7.2电气安全性检查 7. 3 绞丝框周长校准· 7.4 绞丝框嵌丝叶片停位校准... 7.5 绞丝框转速校准· 7.6电子计数器回转数误差的校准 8校准结果表达 9复校时间间隔附录A生丝测长机校准记录表附录B 生丝测长机周长示值误差的测量不确定度的评定示例
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) （2) (2) (2) (2) (2) (2) (2) (3)
.
·
.
**
·
·
(3) ：(3) (4) (5) (6)
I JJF（纺织)043—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 原纺织工业部于1993年制定并发布的JJG（纺织）054-一1993《纤度机》1994年
1月1日起实施；2006年经清理转化为JJF（纺织）043一2006《纤度机校准规范》，但技术内容仍维持原规程未变。
本规范代替JJF（纺织）043一2006《纤度机校准规范》，与JJF（纺织）043一2006 相比，主要技术变化如下：
名称由“纤度机校准规范”改为“生丝测长机校准规范”；修改了范围；
一增加了引用文献；增加了电气安全性检查；一增加了电子计数器回转数100回挡、200回挡、400回挡误差的校准；
一增加了测量不确定度评定示例。 本规范的历次版本发布情况为：
-JJG（纺织）054—1993 —JJF（纺织）0432006。
I JJF（纺织）043—2016
生丝测长机校准规范
1范围
本规范规定了生丝测长机的计量特性和校准方法，适用于新制造、使用中和修理后的生丝测长机的校准。其他类似测长机的校准可参照本规范。
2引用文献
本规范引用了下列文件： GB/T1798--2008生丝试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
生丝测长机是在测试生丝纤度时，按标准将所测样品卷绕成一定长度的小绞丝，以
便称重后取得样品纤度指标的测长装置。其结构一般由转动绞丝框、制动机构、导丝机构、张力调节以及自动计数装置组成。工作原理是：样品通过导丝机构及张力调节装置连至绞丝框上，绞丝框以一定的速度转动至设定回数后制动停止，样品以一定的张力绕在绞丝框上形成一定回数且长度符合设置要求的绞丝。
4通用要求 4.1外观
生丝测长机应在适当部位装有铭牌，铭牌上须标明仪器型号、规格、制造厂名、产品编号、出厂年月。
绞丝框由六叶木制叶片组成，纤维卷绕到筐框上呈六角形。 绞丝框应光滑不挂丝，各线挡应保持平行，支撑条无松动。 生丝测长机在启动后，绞丝框转动应灵活平稳、无异常噪声，刹车准确，蜗轮啮和
良好，无毛丝缠绕。 4.2电气安全性
电气设备应安全可靠，与机座的绝缘电阻>5MQ，接地线与机座的接地电阻<1Q。
5计量特性
5.1绞丝框从左至右均匀5个均匀位置点的周长均为1125±mm。 5.2绞丝框嵌丝叶片停位在第一、第二象限70°110°范围内。 5.3绞丝框的转速：300r/min，允许误差士5%。 5.4电子计数器显示清晰，应正确无误。
1 JJF（纺织)043—2016
6校准条件及校准器具
6.1环境条件
常温，相对湿度≤80%。 电源电压：AC（220士22）V。 生丝测长机应放置在平稳、坚固的工作台上，周围环境应清洁无尘和无腐蚀性
气体。 6.2校准用标准器及相应设备
校准用标准器及相应设备见表1。
表1校准用标准器及相应设备
序号 1 2 3 4 5 6 7
标准器和辅助检具
测量范围
准确度等级或分辨力
兆欧表数字万用表钢直尺电子秒表描图硫酸纸小钢夹游标卡尺
(0~500)MΩ，500V
10级 ±1% 1 mm 0. 01 s
AC220V (0~1500）mm 0.01 s1 h
宽约20mm，长约1500mm
宽30mm，50cN
±0.5 cN 0.02 mm
150mm
1 校准项目和校准方法 7.1 外观检查
按4.1对生丝测长机进行外观检查，确定没有影响计量特性的因素后再进行校准。 7.2电气安全性检查
按4.2，用万用表测量生丝测长机电源插头的接地端对黑板机裸露金属之间的电
阻，用兆欧表测量插头“相”和“零”线端与接地电阻端的电阻。 7.3绞丝框周长校准
用宽约20mm，长约1500mm的描图纸，在其下端夹上50cN小钢夹，上端用透
明胶带粘贴在垂直悬挂于墙上的示值为1500mm钢直尺的上端，待稳定以后，以钢直尺为准划两条间距为1125mm的平行线（线条宽不超过0.3mm）。取下描图纸将上端贴在一筐脚上，另一端仍挂50cN小钢夹，然后用手转动绞丝框一周，观察描图纸上所标两刻线是否重合，如不重合，用150mm游标卡尺测量两线间距。用上述方法分别测量绞丝框从左至右均匀5个位置点的周长，并计算平均值。 7.4绞丝框嵌丝叶片停位校准
手动将生丝测长机筐挡嵌丝叶片转动在第一、第二象限90°左右处，将电子计数器调在400回挡上，开空车目测筐挡停位，依此方法测量3次，并计算平均值。 2
