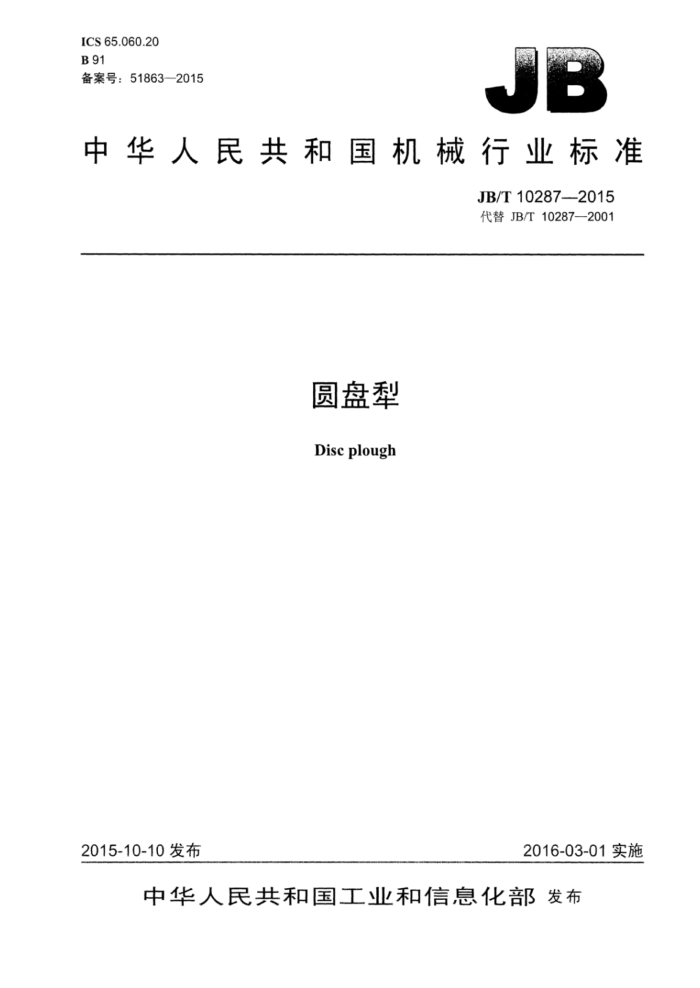

ICS 65.060.20 B91 备案号：518632015
中华人民共和国机械行业标准
JB/T10287—2015 代替JB/T10287—2001
圆盘型 Disc plough
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
圆盘犁 JB/T10287—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2016年4月第1版第1次印刷
定价：18.00元
*
书号：15111：13487 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10287--2015
目 次
前言
一
范围规范性引用文件产品型号表示方法..
2 3 4
技术要求 4.1 性能指标， 4.2 可靠性 4.3 般技术要求.. 4.4 主要零部件要求 4.5 装配要求. 4.6 外观质量.. 4.7 整机技术要求 4.8 安全要求 5试验方法 5.1 试验条件和准备 5.2 性能试验 5.3 圆盘硬度的测定方法 5.4 整机装配及外观质量
5.5 可靠性考核 6检验规则..
6.1 出厂检验 6.2型式检验. 7交货、标志、包装、运输和贮存
10 10
7.1 交货. 7.2 标志 7.3 包装、运输和贮存附录A（资料性附录） 检验仪器设备准确度
11
图1 性能试验田块区划图图2 耕层内的植被和残茬
表1 圆盘犁主要性能指标表2 可靠性指标. 表3 圆盘基本参数表4紧固件拧紧力矩表（8.8级螺检栓）表5检验项目分类. 表6抽样判定方案表A.1仪器设备准确度，
12 JB/T102872015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10287—2001《驱动圆盘犁》，与JB/T10287一2001相比主要技术变化如下：
将标准名称《驱动圆盘犁》修改为《圆盘犁》；一重新确认了引用标准的有效性；修改了产品型号表示方法（见第3章）： -增加了非驱动式圆盘犁的技术要求和性能指标（见4.1）；一增加了圆盘犁离地运输间距的要求（见4.3.9）；增加了圆盘基本参数（见4.4.1.1）： -增加了圆盘犁体的要求（见4.4.5）；增加了驱动式圆盘犁的安全技术要求的内容（见4.8.2）；修改了标准结构和部分内容；修改了检验规则（见第6章》；增加了附录A（检验仪器设备准确度）：删除了产品零件未注公差尺寸的公差等级的要求（2001年版5.1.5）；删除了未注形状和位置公差的要求（2001年版5.1.6）；删除了齿轮毛胚应经锻造并应进行正火处理的工艺要求（2001年版5.2.2.2）；删除了齿轮加工精度的要求（2001年版5.2.2.3）。
本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：中国农业机械化科学研究院、禹城益佳机械有限公司、山东天盛机械制造有限公
司、山东禹城阿里耙片有限公司、安徽省淮丰现代农业装备有限公司、湖南省农友机械集团有限公司、 湖南省金峰机械科技有限公司。
本标准主要起草人：杨兆文，刘立晶，胡玉来、芦清泉，高学卫，吴晶昌，谢班龙，彭向华。 本标准所代替标准的历次版本发布情况为：
JB/T10287-2001
II JB/T10287-2015
圆盘型
1范围
本标准规定了圆盘型的产品型号表示方法，技术要求，试验方法，检验规则，交货标志，包装，运
输和贮存。
本标准适用于与拖拉机配套的圆盘犁，包括驱动式圆盘犁和非驱动式圆盘犁。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T275滚动轴承配合 GB/T699优质碳素结构钢 GB/T1144 矩形花键尺寸、公差和检验 GB/T1348 球墨铸铁件 GB/T1593 农业轮式拖拉机后置式三点悬挂装置0、1N、1、2N、2、3N、3、4N和4类 GB/T2828.11 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3077 合金结构钢 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2 紧固件机械性能螺母粗牙螺纹 GB/T5262 农业机械试验条件测定方法的一般规定 GB/T5263 农林拖拉机和机械动力输出方向节传动轴防护罩强度和磨损试验及验收规范 GB/T5667-2008农业机械生产试验方法 GB/T9439 灰铸铁件 GB/T9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则 GB10395.1 农林机械安全第1部分：总则 GB10395.5一2013农林机械安全第5部分：驱动式耕作机械 GB103962 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T11352 一般工程用铸造碳钢件 GB/T13306标牌 GB/T17126.2农业拖拉机和机械动力输出万向节传动轴和动力输入连接装置第2部分：动力
输出万向节传动轴使用规范，各类联接装置用动力输出传动系和动力输入连接装置位置及间隙范围
JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T8574农机具产品型号编制规则 JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法
3产品型号表示方法
3.1产品型号按JB/T8574的规定编制：圆盘型产品型号表示方法为 JB/T10287—2015
4.3一般技术要求 4.3.1圆盘犁应按经规定程序批准的图样和技术文件制造。 4.3.2圆盘犁所用材料应符合有关标准的规定并附有材质保证单，必要时应进行化验或鉴别，确认合格后方可使用。 4.3.3圆盘犁与拖拉机的联接尺寸应符合GB/T1593的规定。动力输入轴的功率、转速、旋向应符合配套拖拉机的规定。 4.3.4各紧固件均应牢固可靠，易自动松脱的零、部件应装有防松装置。 4.3.5铸件应无裂纹和其他降低零件强度的缺陷，配合部位不应有砂眼、气孔和缩孔等缺陷。 4.3.6犁柱和犁架等焊接件焊缝应平整均匀、牢固，不应有虚焊、漏焊、烧穿、未焊透、裂纹、夹渣和气孔等影响强度的缺陷。 4.3.7 加工件需倒角，气割件需磨平。 4.3.8 使用说明书的编写应符合GB/T9480的规定。 4.3.9 圆盘犁离地运输间距应不小于200mm。 4.4 主要零部件要求 4.4.1 圆盘 4.4.1.1 圆盘基本参数见表3。
表3圆盘基本参数
单位为毫米
安装孔尺寸
直径 中心孔直径 曲率半径 厚度 径向圆 轴向圆
圆孔直径 节圆直径 数量
R
D 400 450 500 550 600 650 700 750 800 900 安装孔为方孔时，其边长为圆孔直径d的值曲率半径R的公差为圆盘基本直径的5%。
d 36 36 41 41 56 56 61 61 66 71
跳动公差 跳动公差
5
个 3 3 3 3 4 4 4 4 6 6
d 11 11 11 11 13 13 13 13 13 13
d2 90 90 90 90 230 230 270 270 270 270
3~4 3~4 4~5 4~5 5~6 5~6 7~8 7~8 8~10
600 600 600 600 600 700 700 700 800 800 10~12
4
2
3
5
4
8
10
6
4.4.1.2 圆盘应采用力学性能不低于GB/T699规定的65Mn的材料制造。 4.4.1.3 圆盘应进行热处理，其硬度为38HRC48HRC，圆盘硬度点合格率应不小于85%。 4.4.1.4 圆盘刃口边缘不应有毛刺和裂纹。 4.4.1.5同一圆盘刃口边缘残缺不应多于三处，残缺尺寸深度应不大于2.0mm、长度应不大于20mm 两处残缺相距应不小于150mm，圆盘表面不应有裂纹。 4.4.1.6 用样板检验圆盘凹面的面轮廓度时，凹面与样板的局部间隙应不大于5mm。 4.4.1.7 圆盘放在平台上检验外缘平面度时，刃口边缘与平台的局部问隙应不大于5mm。 4.4.1.8 圆盘的外圆对中心孔的同轴度误差应不大于3mm。 4.4.1.9 圆盘安装孔对圆盘中心的位置度公差为0.15mm。
3 JB/T10287—2015
4.4.2齿轮 4.4.2.11 齿轮应采用力学性能不低于GB/T3077规定的20CrMnTi的材料制造，经渗碳率火处理后淬硬层深度为1.2mm～1.4mm，齿部表面硬度为56HRC～62HRC，芯部硬度为30HRC～42HRC。 4.4.2.2齿轮成品不应有氧化皮、裂纹、碰伤、夹渣和斑痕。 4.4.3齿轮箱 4.4.3.11 齿轮箱体应用力学性能不低于GB/T9439规定的HT200灰铸铁或GB/T1348规定的球墨铸铁的材料制造。 4.4.3.2齿轮箱壁厚应均匀，箱体上不应有裂纹、气孔、夹砂等缺陷。 4.4.3.31 齿轮箱应密封良好，不得有渗漏油等现象。 4.4.3.41 齿轮箱各运动件应转动灵活、平稳，不得有卡滞现象和异常声响。 4.4.4轴和花键 4.4.4.1 传动轴应用调质后的力学性能不低于GB/T3077规定的40Cr钢的材料制造，硬度为28HRC～ 33HRC。一般轴和与小功率拖拉机配套的传动轴允许用GB/T699规定的调质后的45钢制造。 4.4.4.2花键表面及与轴承配合表面应高频火，硬度应在45HRC55HRC范围内硬层深度为 0.8mm~1.2mm. 4.4.4.3花键的尺寸精度应按GB/T1144规定的一般用选取。 4.4.4.4滚动轴承与轴和壳体的配合尺寸公差应不低于GB/T275规定的IT7级。 4.4.5 圆盘型体 4.4.5.1 圆盘型犁体宜采用力学性能不低于GB/T11352规定的ZG230-450的材料铸造。 4.4.5.2 圆盘犁犁体的曲率半径和安装孔尺寸应符合设计要求，其安装孔位置度公差为0.15mm。 4.4.6 万向节传动轴 4.4.6.1 驱动式圆盘型的万向节传动轴和动力输入连接装置应符合GB/T17126.2的规定。 4.4.6.2 万向节传动轴推荐选用A型。 4.5装配要求 4.5.1所有零部件应检验合格，外购件、协作件必须有合格证方可进行装配。 4.5.2圆盘型圆盘、齿轮箱等重要部位承受载荷的紧固件的强度等级为：螺栓应不低于GB/T3098.1 规定的8.8级，螺母应不低于GB/T3098.2规定的8级，其拧紧力矩应符合本标准中表4的规定。
表4紧固件拧紧力矩表（8.8级螺栓）
公称直径 mm M8 M10 M12 M14 M16 M18 M20
拧紧力矩N·m
最小值（min）
最大值（max）
16 31 54 85 128 182 250
22 44 76 120 179 256 350
4
