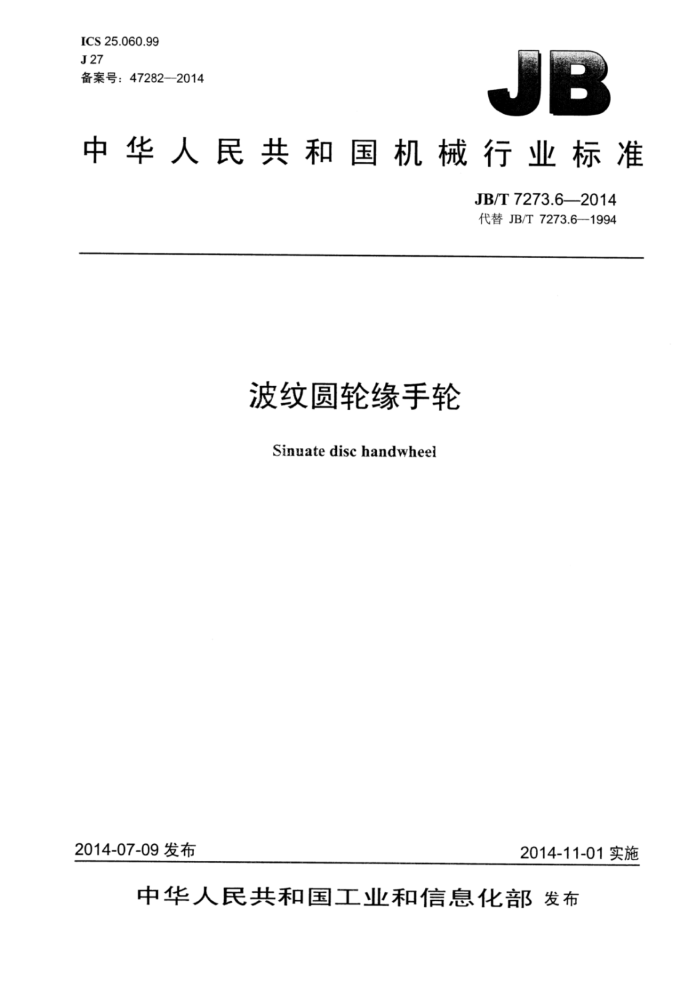

ICS25.060.99 J27 备案号：47282—2014
：
中华人民共和国机械行业标准
JB/T7273.6—2014 代替JB/T7273.6—1994
波纹圆轮缘手轮
Sinuate disc handwheei
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7273.6—2014
次
目
前言
1
范围.. 2 规范性引用文件
1
3 型式与尺寸. 4标记. 4.1标记方法. 4.2标记示例 5技术要求... 5.1 推荐材料. 5.2表面处理. 5..3手柄... 5.4其他.
图1 波纹圆轮缘手轮
表1 波纹圆轮缘手轮的尺寸 JB/T7273.6—2014
前言
JB/T7273分为11个部分：
第1部分：小波纹手轮；第2部分：小手轮；第3部分：手轮；第4部分：波纹手轮；第5部分：圆轮缘手轮；第6部分：波纹圆轮缘手轮；第7部分：内波纹手轮；第8部分：背面波纹手轮；第9部分：辐条手轮；第10部分：带可折手柄的辐条手轮；第11部分：直辐条圆轮缘手轮。
本部分为JB/T7273的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7273.6—1994《波纹圆轮缘手轮》，与JB/T7273.6—1994相比主要技术变化如下：
增加了标准的英文名称：取消了装饰盖的要求；修改了材料的要求；取消了重量。
一
一
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7273.6—1994
II JB/T7273.6-2014
波纹圆轮缘手轮
1范围
JB/T7273的本部分规定了波纹圆轮缘手轮的型式与尺寸、标记及技术要求。 本部分适用于波纹圆轮缘手轮。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7270.5转动手柄 JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
波纹圆轮缘手轮的型式与尺寸按图1及表1的规定。
镀前 Ra1.6
RL
7
R2
Ra3E
R
2.5:1
D-D
LE
民
(R>) Rs
(Rs) R6
XO
b/2
b-/2
A型
图1波纹圆轮缘手轮 JB/T7273.6—2014
G-G2
G
R
Rul
G
(V)
B型
图1 波纹圆轮缘手轮（续）表1 波纹圆轮缘手轮的尺寸
单位为毫米
32
35
45
22
25
28
40
18
基本尺寸极限偏差
d
103
19027 200 168 160 M10 36 50 80 5.5 9 6 24 20 4.5 3.7 9 20 10 10 14 45 25
0.039 500 428 414 一 75 97 一 7 19 10 40 32 7.5 6 12 65 16 72 45 -0.39
D Di D2 di d2 ds R Ri R2~ R3 R4 Rs R6 R~ Rg~ Rg R10 R1 R12 R13 H 基本尺寸极限偏差
400 336 324
250 209 200
320 264 254
630 550 534
M12
65 85
85 109
45 61
55 73
12
6 22 8 32 24 6 4.5 10 32
8 30 7 11 44 36 8.3 6.8 13 75
4 13.5 4 7 28 22 5.3 4.1 9.5 24
6 16 5 9 36 28 6.8 5.3 11 45
6
12
一
11 18 50 28
14
18
12.5
一
78 50
56 32
64 40
h
-.33
2 JB/T7273.6—2014
表2 波纹圆轮缘手轮的尺寸（续）
h1 B b1 b2 基本尺寸极限偏差基本尺寸极限偏差 cr c 轮辐数
10 22 28 22
11 25 32 24
12 28 36 28
14 32 40 32
9 20 24 20
16 36 44 36 14
6 ±0.015
8
10
12 ±0.0215
b
±0.018 31.3 35.3 38.3 43.3 48.8
20.8
24.8
28.3
02
+o.1
8.5° 1.5 n
12° 2 5
4 标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=28mm，D=320mm，喷砂镀铬波纹圆轮缘手轮的标记为：
手轮28×320JB/T7273.6
B型，d=28mm，D=320mm， 喷砂镀铬波纹圆轮缘手轮的标记为：
手轮B16×160 JB/T7273.6
5 技术要求
5.1推荐材料
推荐使用HT200，如使用其他材料，由供需双方确定。 5.2 表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）。 5.3手柄
手柄选用JB/T7270.5规定的相应规格。 5.4其他
其他技术应符合JB/T7277的规定。 中华人民共和国
