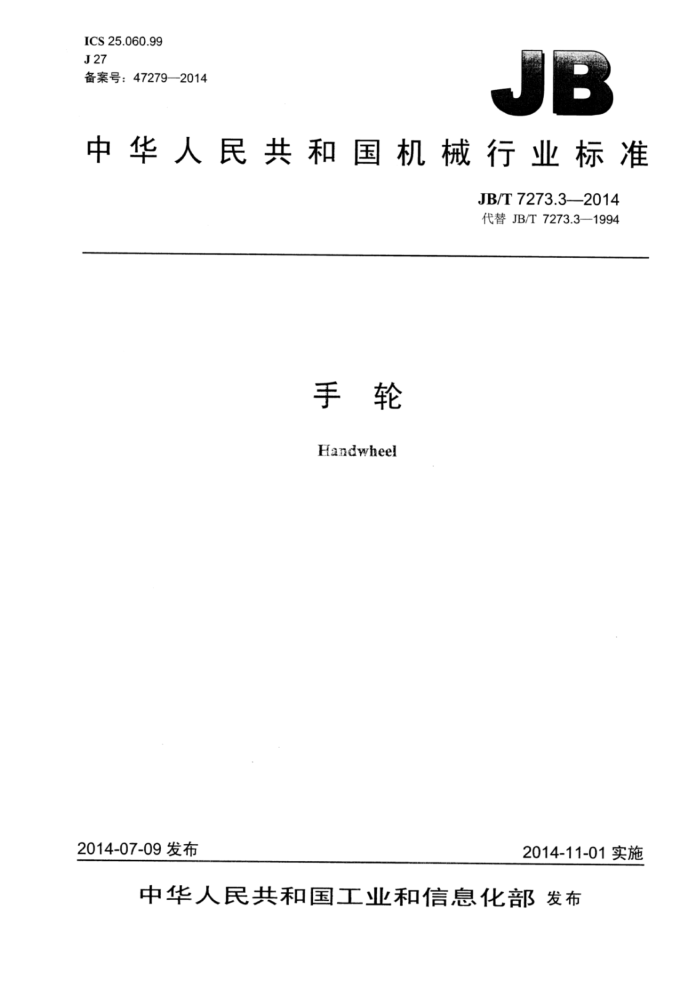

ICS25.060.99 J27 备案号：47279—2014
中华人民共和国机械行业标准
JB/T7273.32014 代替JB/T7273.3—1994
手轮 Handwheel
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
手轮 JB/T7273.3—2014
串
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm0.5印张15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12322 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7273.3—2014
目 次
前言范围.. 2规范性引用文件. 3型式与尺寸. 4标记. 4.1标记方法. 4.2标记示例. 5技术要求.
1
5.1 推荐材料.. 5.2 表面处理， 5.3手柄.. 5.4其他.
表1 手轮的尺寸 JB/T7273.3—2014
前言
JB/T7273分为11个部分：
第1部分：小波纹手轮；第2部分：小手轮：第3部分：手轮；第4部分：波纹手轮；第5部分：圆轮缘手轮；第6部分：波纹圆轮缘手轮；第7部分：内波纹手轮； -第8部分：背面波纹手轮；第9部分：辐条手轮； -第10部分：带可折手柄的辐条手轮；第11部分：直辐条圆轮缘手轮。
本部分为JB/T7273的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7273.3—1994《手轮》，与JB/T7273.3—1994相比主要技术变化如下：
增加了标准的英文名称；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7273.3—1994。
ⅡI JB/T7273.3—2014
手轮
1范围
JB/T7273的本部分规定了手轮的型式与尺寸、标记及技术要求。 本部分适用于手轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7270.1手柄 JB/T7270.5转动手柄 JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
手轮的型式与尺寸按图1及表1的规定。
D
D-
R4
2.5 :1
A型
图1 JB/T7273.3—2014
G-G
2
K
山
B型
12.5
Ra32
60
镀前 /Ra1.6
C型
注：
图1（续）表13 手轮的尺寸
单位为毫米
22
25
28
12
16
18
基本尺寸极限偏差H8 D D1 D2 d1 dz d3
14
0.03
8.027 107 97 M8 28 38 8
250 22 210
320 288 279
200 176 164
125
160 138 128
100 86 76 M6 22 30 6 +0.018 0 40
M12
M10
55 72
36 48
45 58
32 42
0.027 12
10
基本尺寸极限偏差H8 R
d4
g022
110
145
52
68
88
2 JB/T7273.3-2014
表1手轮的尺寸（续）
9
Ri R2 R3 R4 Rs Re H
13
11 4
14
16
18
5
5
10
6 5 8 10
8
3 5 7 32
4 6 8 36
6 10 12
50 28
40 20
45 25
55 32
基本尺寸极限偏差h13 hi Ih2 h3 h4 B b1 b2
18 0
h
-.30
8.390 10 20 16 24 35 28 ±0.018 82 1.5 5°
0.027
5
6
6
7 12 11 18 22 18
9 18 14 22 30 21
8 14 12 20 26 20
10 9 14 16 14 4
11 10 16 18 16
基本尺寸极限偏差JS9 基本尺寸极限偏差 c B
5
6
8
D
±0.015 18.3 20.8 24.8
13.8
16.3
28.3
31.3
01 1
15°
10°
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=16mm，D=160mm， 喷砂镀铬手轮的标记为：
手轮16×160JB/T7273.3
B型，d=16mm，D=160mm， 喷砂镀铬手轮的标记为：
手轮B16×160JB/T7273.3
C型，d=16mm，D=160mm， 喷砂镀铬手轮的标记为：
手轮 C16X160JB/T7273.3
5技术要求
5.1 推荐材料
推荐使用HT200，如使用其他材料，由供需双方确定
3 JB/T7273.3—2014
5.2 表面处理
喷砂镀铬（PS/D·Cr）：镀铬抛光（D·LsCr）。 5.3手柄
手柄选用JB/T7270.1及JB/T7270.5规定的相应规格。 5.4其他
其他技术应符合JB/T7277的规定。
