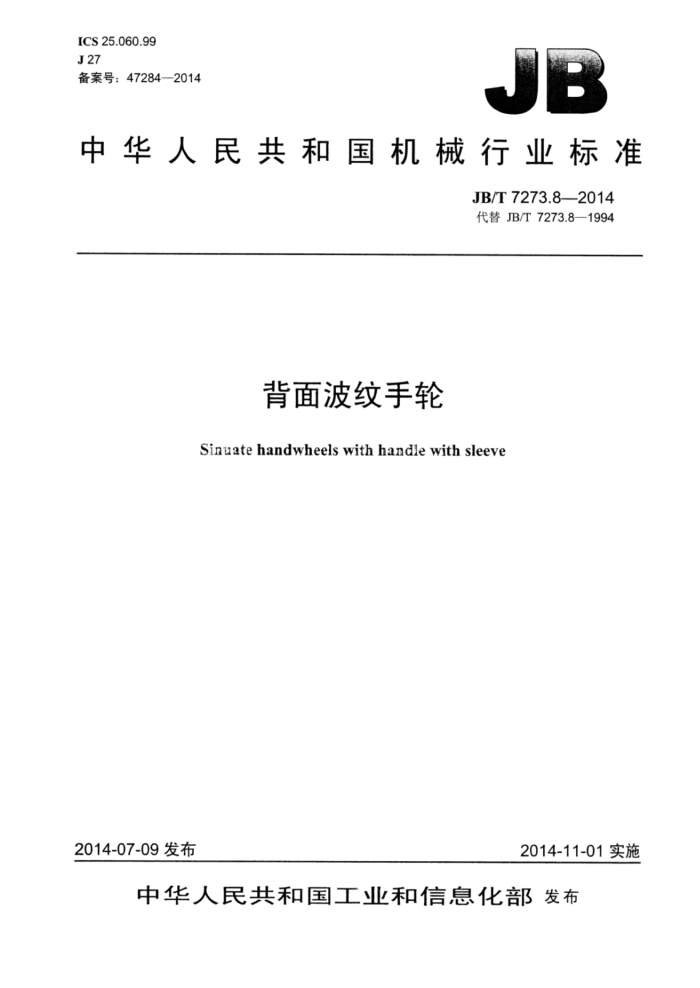

ICS 25.060.99 J27 备案号：47284—2014
一
中华人民共和国机械行业标准
JB/T7273.8—2014 代替JB/T7273.8—1994
背面波纹手轮
Sinuate handwheels with handle with sleeve
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7273.8-2014
目 次
前言范围 2规范性引用文件， 3型式与尺寸.. 4标记
4.1标记方法 4.2标记示例 5技术要求... 5.1推荐材料 5.2 其他..
图1背面波纹手轮
表1背面波纹手轮的尺寸
2 JB/T7273.8—2014
前言
JB/T7273分为11个部分：
第1部分：小波纹手轮；第2部分：小手轮；第3部分：手轮；第4部分：波纹手轮；第5部分：圆轮缘手轮；第6部分：波纹圆轮缘手轮；第7部分：内波纹手轮；第8部分：背面波纹手轮：第9部分：辐条手轮；第10部分：带可折手柄的辐条手轮；第11部分：直辐条圆轮缘手轮。
本部分为JB/T7273的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7273.8—1994《背面波纹手轮》，与JB/T7273.8—1994相比主要技术变化如下：
增加了标准的英文名称；保留了手轮的外形尺寸和连接尺寸；删除了装饰盖的材料和尺寸要求：修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7273.8—1994。
Ⅱ JB/T7273.8—2014
背面波纹手轮
1范围
JB/T7273的本部分规定了背面波纹手轮的型式与尺寸、标记及技术要求。 本部分适用于背面波纹手轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7270.5转动手柄 JB/T7275嵌套 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
背面波纹手轮的型式与尺寸按图1及表1的规定。
3嵌套； 4转动手柄。
一联套： 2——手轮体；注：未注尺寸由制造商确定。
1
图1 背面波纹手轮 JB/T7273.8—2014
表1 背面波纹手轮的尺寸
单位为毫米
D
嵌套嵌套1 嵌套3
基本 极限 基本 极限 转动手柄尺寸 偏差 尺寸 偏差
d2 B H L
D
C12×18 BM6×14
BM6X50-塑 BM8X63-塑
100 M6 40 14 30 50 125 M8 46 16 32 63
18
13.8
12
X
BM8X16
20 5 ±0.015
18.3 +0.1 20.8 24.8 28.3 +0.2 BM12X100-塑
C16X20 BM10×18 C18X25 BM10X20 C22X28
52 18 38
16 160 18 200 22
0
BM10X80-塑
M10
60 20 44 80 25 6 M12 70 25 52 100 28 8 ±0.018
BM12X25
25 250
C25X28
按JB/T7270.5。 按JB/T7275。
D
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
d=12mm，D=125mm的背面波纹手轮的标记为：
手轮12×125JB/T7273.8
5技术要求
5.1推荐材料
手轮体推荐使用塑料。 如使用其他材料，由供需双方确定。
5.2其他
其他技术应符合JB/T7277的规定。
