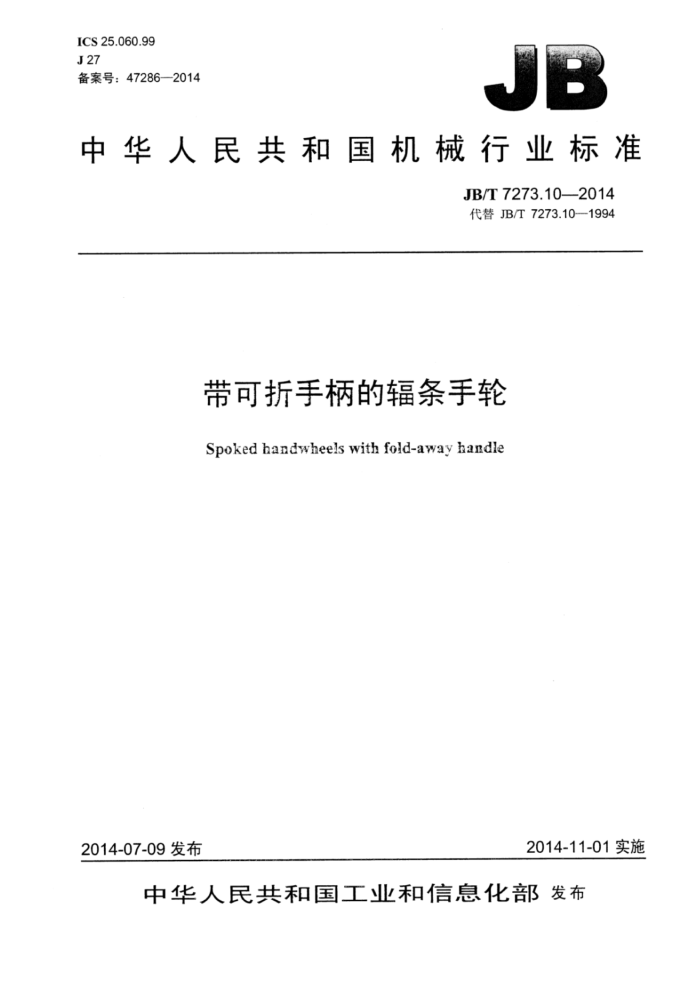

ICS25.060.99 J27 备案号：47286-2014
中华人民共和国机械行业标准
JB/T7273.10—2014 代替JB/T7273.10-1994
带可折手柄的辐条手轮
Spoked handwheels with fold-away handle
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7273.10—2014
目 次
前言... 范围
II
1
2 规范性引用文件 3 型式与尺寸.. 4标记
4.1标记方法 4.2标记示例 5技术要求... 5.1 推荐材料
5.2 其他.
图1带可折手柄的辐条手轮
表1带可折手柄的辐条手轮的尺寸 JB/T7273.10——2014
前言
JB/T7273分为11个部分：
第1部分：小波纹手轮；第2部分：小手轮；第3部分：手轮；第4部分：波纹手轮；第5部分：圆轮缘手轮； -第6部分：波纹圆轮缘手轮；第7部分：内波纹手轮；第8部分：背面波纹手轮：第9部分：辐条手轮；第10部分：带可折手柄的辐条手轮；第11部分：直辐条圆轮缘手轮。
本部分为JB/T7273的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7273.10—1994《带可折手柄双辐条手轮》，与JB/T7273.10—1994相比主要技术变
化如下：
增加了标准的中英文名称；一删除了对轮辐型式和数目的要求；保留了手轮的外形尺寸和连接尺寸；修改了材料的要求；一取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7273.101994。
II JB/T7273.10—2014
带可折手柄的辐条手轮
1范围
JB/T7273的本部分规定了带可折手柄的辐条手轮的型式与尺寸、标记及技术要求。 本部分适用于带可折手柄的辐条手轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T819十字槽沉头螺钉（所有部分） JB/T7270.11 可折手柄 JB/T7275嵌套 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
带可折手柄的辐条手轮的型式与尺寸按图1及表1的规定。
一
一嵌套：一手轮体：
3 一螺钉： 4可折手柄。
注：未注尺寸由制造商确定。
图1带可折手柄的辐条手轮 JB/T7273.10—2014
表1 带可折手柄的辐条手轮的尺寸
单位为毫米
d1 基本 极限 d2 B H L 基本 极限 基本 极限尺寸 偏差
b
hi 可折手柄 螺钉b 嵌套°
0
尺寸 偏差 尺寸 偏差
18 15 50 M4X8 20
100
25 20 42 50 32 22 45 63
125 16 +0.110
12
13.8
12X22
中
0
63 M4X10
+0.1
±0.015
20 +0.130 40 25 48 80 按JB/T7270.11的规定；按GB/T819的规定；按JB/T7275的规定。
4
16 160 18 200
18.3 20.8
20
M6X8 16×24 M6X12 18X29
25
80
0
6
50 28 54
O
心
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
d=18mm，D=200mm，塑料，带可折手柄的辐条手轮的标记为：
手轮18×200JB/T7273.10
d=18mm，D=200mm，锌合金，带可折手柄的辐条手轮的标记为：
手轮18×200锌合金JB/T7273.10
5技术要求
5.1推荐材料
手轮体推荐使用塑料或锌合金。 如使用其他材料，由供需双方确定。
5.2其他
辐条数目和型式由供需双方确定，其他技术应符合JB/T7277的规定。
