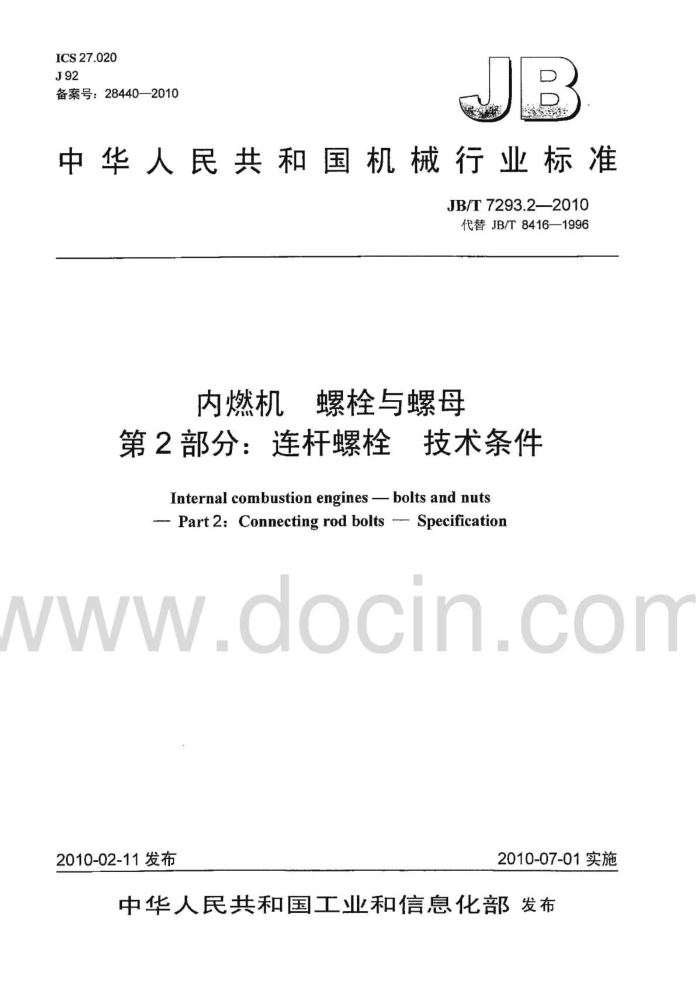

ICS 27.020 J92 备案号：28440—2010
中华人民共和国机械行业标准
JB/T7293.2—2010 代替JB/T8416—1996
内燃机 螺栓与螺母
第2部分：连杆螺栓 技术条件
Internal combustion enginesbolts and nuts - Part 2: Connecting rod bolts - Specification
Nww.aocin.com
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T7293.2—2010
目 次
前言 1范围 2规范性引用文件 3技术要求 3.1总则. 3.2材料 3.3 硬度差 3.4金相组织 3.5 磁粉检测 3.6尺寸公差 3.7 形状和位置公差 3.8 表面粗糙度 3.9外观 3.10防锈处理 3.11其他 4 检验方法 5 检验规则 6标志与包装
1
2
www.docin.com JB/T7293.2-2010
前言
JB/T7293《内燃机螺栓与螺母》分为八个部分：
一第1部分：主轴承盖螺栓与螺母技术条件：第2部分：连杆螺栓技术条件；第3部分：连杆螺栓金相检验；第4部分：连杆螺栓磁粉检测；一第5部分：气缸盖螺栓技术条件；第6部分：飞轮螺栓技术条件；第7部分：气缸盖螺母及飞轮螺母技术条件：一第8部分：连杆螺母技术条件。
本部分为JB/T7293的第2部分。 本部分代替JB/T8416—1996《内燃机连杆螺栓技术条件》。 本部分与JB/T8416一1996相比，主要变化如下：
增加了引用标准；增加了检验方法；一对标准格式做了编辑性修改。
与本部分相关配套的标准有：
JB/T7293.1-2007内燃机 螺栓与螺母第1部分：主轴承盖螺栓与螺母技术条件； JB/T7293.4---2010 内燃机螺栓与螺母第4部分：连杆螺栓磁粉检测： -JB/T8837-2000 内燃机连杆螺栓金相检验： JB/T9765.1—1999 内燃机气缸盖螺栓技术条件： JB/T9765.2—1999 内燃机 飞轮螺栓技术条件： JB/T9765.3-1999 内燃机气缸盖螺母及飞轮螺母技术条件： JB/T7293.8-2010内燃机螺栓与螺母第8部分：连杆螺母 技术条件。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所。 本部分主要起草人：钟君杰、沈红节、叶棚宏。 本部分所代替标准的历次版本发布情况为：
con
-JB/T8416—1996。
III JB/T7293.2—2010
内燃机螺栓与螺母
第2部分：连杆螺栓技术条件
1范围
JB/T7293的本部分规定了内燃机连杆螺栓的技术要求、检验方法、检验规则及标志与包装。 本部分适用于气缸直径小于或等于200mm的往复活塞式内燃机连杆螺栓（以下简称螺栓）。
2规范性引用文件
下列文件中的条款通过JB/T7293的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1：紧固件验收检查（GB/T90.1--2002，ISO3269：2000，IDT） GB/T90.2紧固件标志与包装 GB/T197--2003普通螺纹公差（ISO965-1:1998，MOD） GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K
N、T标尺）（GB/T230.1—2009，ISO6508-1:2005，MOD）
GB/T1031产品几何技术规范（GPS）表面结构轮廓法：表面粗糙度参数及其数值 GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2:1989） GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T3098.1--2000紧固件机械性能螺栓螺钉和螺柱（idtISO898-1：1999） GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002，ISO4759-1:2000，DT） JB/T7293.4 内燃机螺栓与螺母第4部分：连杆螺栓磁粉检测 JB/T8837 内燃机连杆螺栓金相检验 JB/T 9151L.1 紧固件测试方法尺寸与几何精度螺栓、螺钉、螺柱和螺母（JB/T9151.1-1999，eqv
JISB 1071-1985) 3技术要求 3.1总则
螺栓应符合本部分规定，并按经规定程序批准的图样及技术文件制造。 3.2材料 3.2.1螺栓材料按GB/T3098.1-2000中表2的规定 3.2.2螺栓的力学性能应符合GB/T3098.1的规定，性能等级应不低于8.8级。 3.3硬度差
热处理后，同一件螺栓上硬度差应不大于3HRC。 3.4金相组织
螺栓的金相显微组织按JB/T8837进行评定。 3.5磁粉检测
螺栓须经磁粉检测，并符合JB/T7293.4的规定。 JB/T7293.2—2010
3.6尺寸公差
螺栓的螺纹应采用细牙普通螺纹。公差按GB/T197—2003中规定的6级。 3.7形状和位置公差 3.7.1螺栓杆部配合面的圆柱度公差为其尺寸公差的1/3。 3.7.2螺栓头部支承面对螺栓杆部配合面轴线垂直度，或直接旋入连杆体的螺栓其头部支承面对螺纹轴线的垂直度公差按GB/T1184—1996表B3的10级。 3.7.3螺栓杆部配合面轴线对螺纹轴线的同轴度，或直接旋入连杆体的螺栓其螺杆轴线对螺纹轴线的的同轴度公差按GB/T1184—1996表B4的11级。 3.7.4螺栓开口销孔轴线对螺杆轴线的对称度公差按GB/T1184一1996中表B4的12级。 3.8表面粗糙度
螺栓各部位的表面粗糙度Ra见表1，其评定按GB/T1031的规定。
表1
Ra μm 《1.6 ≤0.8 ≤3.2 1.6 ≤1.6 ≤6.3
部 位螺纹表面杆部配合表面头部支承面扦部表面
圆角处退刀槽
3.9外观
螺栓杆部、螺纹部分和头部支承面不允许有毛刺、裂纹、伤痕和锈蚀等缺陷。在保证螺纹能正常旋入的条件下，螺纹末端两牙允许有不完整螺纹存在。 3.10防锈处理
CLn.COM
螺栓表面应经氧化或其他防锈处理。 3.11其他
M
螺栓的其他技术要求按GB/T3103.1的规定 4检验方法 4.1力学性能按GB/T3098.1的规定检测。 4.2硬度按GB/T230.1的规定检测。 4.3金相组织按JB/T8837的规定检测。 4.4石 磁粉检测按JB/T7293.4的规定检测。 4.5尺寸公差按JB/T9151.1的规定检测。 4.6 形状和位置公差按GB/T1958的规定检测。 4.7 表面粗糙度以表面粗糙度仪测量为准，也可用表面粗糙度比较样块进行比对。 5检验规则 5.1 螺栓应经制造厂质量检验部门检验合格后方能出厂。 5.2 订货单位抽验产品质量时，按GB/T90.1的规定进行。
2 JB/T7293.2---2010
5.3国家主管部门抽查产品质量时，按主管部门批准的实施细则的规定。 6标志与包装
标志与包装应符合GB/T90.2的规定。
