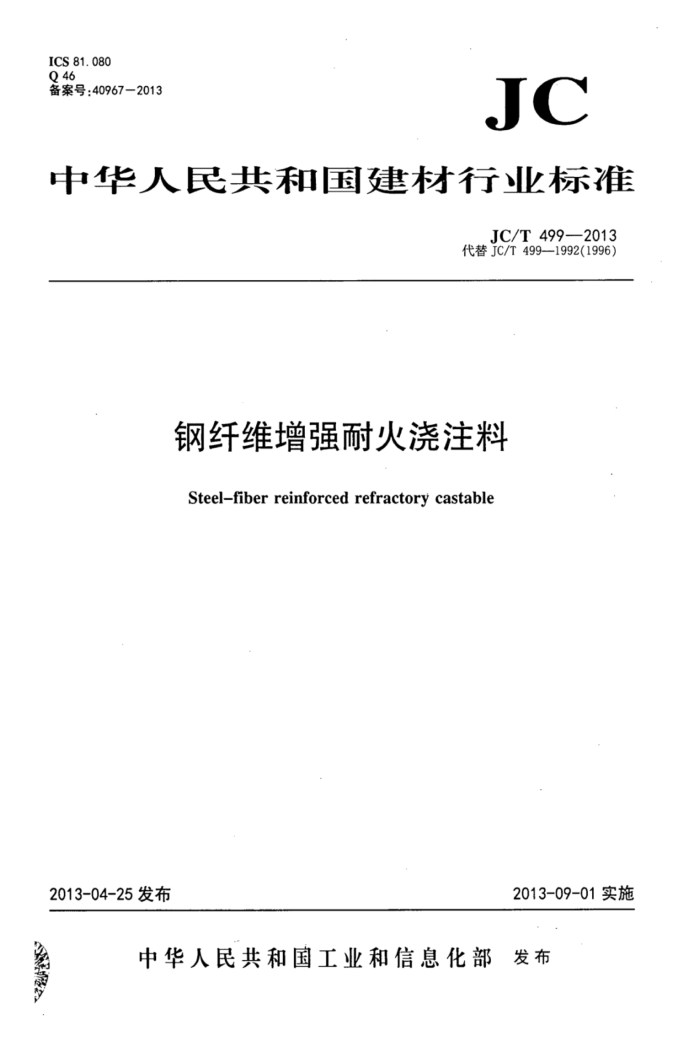

ICS 81.080 Q 46 备案号：40967—2013
JC
中华人民共和国建材行业标准
JC/T499—2013 代替JC/T499—1992(1996)
钢纤维增强耐火浇注料
Steel-fiber reinforcedrefractory castable
2013-09-01实施
2013-04-25发布
ASNETET
中华人民共和国工业和信息化部 发布 JC/T499—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T499—1992（T996)《钢纤维增强耐火浇注料》。与JC/T-499—T992（1996)相比
除编辑性修改外主要技术变化如下：
术语和定义中增加了钢纤维加入量的规定（见第3章，1992(1996)年版的第3章）：修改了分类（见第4章，1992(1996)年版的第4章）；检验规则中，增加了出厂检验与型式检验（见第7章）：一修改了检验规则中合格判定规则（见第7.3章，1992(1996)年版的第7.3章)：将原标准的第9章质量证书合并到现在的第8章（见第8章，1992(1996)年版的第9章）；一删除了原标准的附录B（见1992(1996)年版的附录B)。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建筑材料工业耐火材料产品质量
监督检验测试中心。
本标准参加起草单位：河南瑞泰耐火材料科技有限公司、通达耐火技术股份有限公司、江苏恒耐炉料集团有限公司、淄博中科达耐火材料有限公司、安徽宁火新材料有限公司、郑州建信耐火材料成套有限公司。
本标准主要起草人：薛飞、赵洪亮、姚维东、韩亚伟、梁新闻、汪政南、郑东伟、李春燕、李丽萍、 谢金莉、李坤明、林国伟、张庆华。
本标准于1992年9月首次发布，1996年确认继续有效，本次为第一次修订。 JC/T499—2013
钢纤维增强耐火浇注料
1范围
本标准规定了钢纤维增强耐火浇注料的术语和定义、分类和标记、技术要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书等。
本标准适用于各种热工窑炉用的钢纤维增强耐火浇注料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3001耐火材料常温抗折强度试验方法 GB/T5072 耐火材料常温耐压强度试验方法 GB/T·5988 耐火材料加热永久线变化试验方法 GB/T6900 铝硅系耐火材料化学分析方法 GB/T-15545 不定形耐火材料包装、标志、运输和储存 GB/T17617 耐火原料和不定形耐火材料取样 YB/T.5202.1 不定形耐火材料试样制备方法第1部分：耐火浇注料
3术语和定义
下列术语和定义适用于本文件。
3.1
钢纤维增强耐火浇注料steel-fiberreinforcedrefractorycastable 以高铝矾土熟料或刚玉等为骨料和粉料，加入结合剂、2%～4%（质量百分数）的耐热钢纤维和外加
剂配制而成的耐火浇注料。
4分类和标记
4.1分类
钢纤维增强耐火浇注料按性能指标分为F1、F2、F3共三类。其中F为纤维的英文首字母。 4.2标记
按产品分类和标准号的顺序进行标记。
- JC/T499—2013
口口
标准号产品分类
示例：钢纤维增强耐火浇注料F1标记为：
F1 JC/T 499
技术要求 5!1 理化指标应符合表1的规定。
5
表1 理化指标
F3 65 9. 0 6. 5 70 50 5. 0 ±0. 5
F1 80 12. 0 12. 0 90 90 5. 5 ± 0. 5
F2 70 10. 0 10. 0 80 80 5. 0 ± 0. 5
项目
Al0,/%
≥
110℃×24h烘干后 1100℃×3h烧后 110℃×24h烘干后 1100℃×3h烧后
常温抗折强度/MPa
常温耐压强度/MPa
2
1100℃~室温水急冷急热循环5次后抗折强度/MPa ≥ 加热永久线变化/%
1100℃×3h烧后
5.2 若有其他要求，由供需双方协商确定。
试验方法
6.1 试样制备
按YB/T5202.1的规定进行。 化学分析按GB/T6900的规定进行。
5.2
6.3常温抗折强度的测定
按GB/T3001的规定进行。 6.4常温耐压强度的测定
按GB/T5072的规定进行。
2 JC/T499—2013
6.5加热永久线变化的测定
按GB/T5988的规定进行。 6.61100℃～室温水急冷急热循环5次后抗折强度的测定
按附录A的规定进行。
7检验规则
7.1检验分类
检验按类型分为出厂检验和型式检验。 7.1.1出厂检验
出厂检验项目包括化学成分、常温耐压强度和加热永久线变化。 7.1.2型式检验
型式检验包括表1规定的全部内容。在下列情况下进行型式检验： a) 生产工艺或原材料有较大改变时： b) 正常生产时，每年至少进行两次； c) 停产半年以上，恢复生产时； d）出厂检验结果与上次型式检验结果有较大差异时。
7.2组批与抽样 7.2.1组批
钢纤维增强耐火浇注料按同一牌号组批，每批不超过50t。原料或生产工艺变更时应另组批。 7.2.2＇抽样
钢纤维增强耐火浇注料的抽样按GB/T17617的规定进行。 7.3判定规则
检验结果符合表1的规定时，判定为合格。若仅有一项不合格时，应对副样进行不合格项的复检。 复检结果符合表1的规定时，判定为合格。检验结果多于一项不合格时，判定为不合格。
8标志、包装、运输、购存和质量证明书
8.1标志、包装、运输和贮存
按GB/T15545的规定进行。 8.2质量证明书
产品发出时应附有质量证明书及使用说明书，质量证明书应载明供方名称、产品名称、牌号、批号、 生产日期、理化指标及执行标准和保存期等内容。
3
