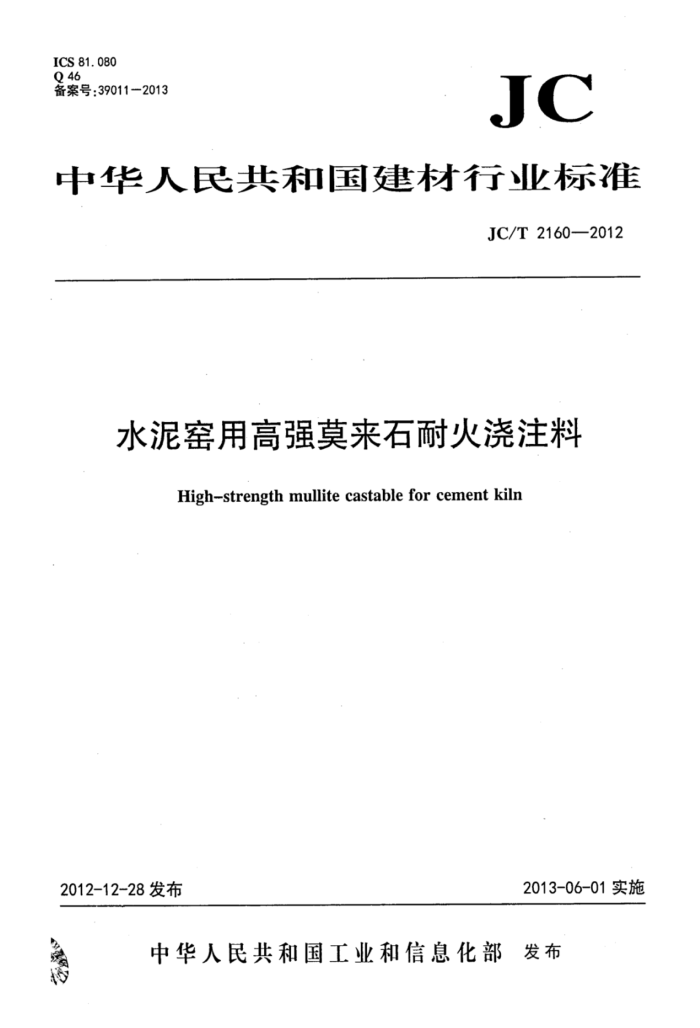

ICS 81.080 Q 46 备案号：390112013
JC
中华人民共和国建材行业标准
JC/T2160—2012
水泥窑用高强莫来石耐火浇注料
High-strength mullite castabie for cement kiln
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 3发布
1 JC/T2160-2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准主要起草单位：江苏恒耐炉料集团有限公司、建筑材料工业技术监督研究中心。 本标准主要起草人：韩亚伟、王桓、韩明元、王伟、汪海滨、李思源。 本标准为首次发布。 JC/T2160—2012
水泥窑用高强莫来石耐火浇注料
1范围
本标准规定了水泥窑用高强莫来石耐火浇注料的技术要求、试验方法、检验规则以及标志、包装、 运输、贮存和质量证明书等。
本标准适用于水泥窑用的以烧结莫来石为主要原料，掺适量铝酸盐水泥及外加剂混合而成的耐火浇注料。
2
规范性引用文件
1
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
，件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 3001 耐火材料常温抗折强度试验方法 -.+ GB/T 5072 耐火材料常温耐压强度试验方法
GB/T 5988 耐火材料：加热永久线变化试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 15545 、不定型耐火材料包装、标志、运输和储存 GB/T 17617 “耐火原料和不定型耐火材料取样 YB/T2206.2 耐火浇注料抗热震性试验方法(水急冷法) YB/T5200 致密耐火浇注料·显气孔率和体积密度试验方法 YB/T 5202.1 不定形耐火材料试样制备方法、第1部分：：耐火浇注料
A
:
：
:. :
3 技术要求
水泥窑用高强莫来石耐火浇注料的理化指标应符合表1.规定。
表1水泥窑用高强莫来石耐火浇注料的理化指标
指标 65. 0 1. 5 2. 45 80 90 8. 0 9. 0 -0. 5~0 -1.0~0 25
项目
..
:
M 八 W ≥ ≥ E ≥
A1:0质量百分比/%： Fe:0质量百分比/% ：体积密度（110℃，24h干燥后）/（g/cm）常温耐压强度/MPa
！
:
.
110℃，24h干燥后 1100℃，3h烧后 110℃，24h干燥后 1100℃，3h烧后 1100℃，3h烧后 1500℃，3h烧后
常温抗折强度/MPa
加热永久线变化/% 抗热震性(1100℃水冷)/次
1 JC/T2160—2012 4试验方法
4.1试样制备
按YB/T5202.1的规定进行。 4.2Al03含量、Fe20含量
按GB/T6900的规定进行。 4.3体积密度的测定
按YB/T5200的规定进行。 4.4常温耐压强度的测定
按GB/T5072的规定进行。 4.5常温抗折强度的测定
按GB/T3001的规定进行。 4.6加热永久线变化的测定
按GB/T5988的规定进行。 4.7 抗热震性的测定
按YB/T2206.2的规定进行。
5.检验规则 5.1检验分类
检验按类型分为出厂检验和型式检验。 5.2出厂检验
出厂检验项目应包括表1中的A1203含量、Fe203含量、体积密度、常温耐压强度、常温抗折强度、 1100℃条件下3h烧后加热永久线变化。 5.3型式检验
型式检验项目包括第3章的全部技术要求。在下列情况下进行型式检验：
正常生产时每年至少定期检验一次；
a) b) 产品长期停产后，恢复生产时： c) 出厂检验结果与上次型式检验有较大差异时； d) 当原料发生变动时；
e) 国家质量监督机构提出进行型式检验的要求时。 5.4产品组批
按同原料和同生产工艺组批，每批不超过200t。
2 JC/T2160—2012
5.5产品取样
按GB/T17617的规定进行。 5.6判定规则
检验结果全部符合标准要求，则判定该批产品为合格。若有不合格项，允许对不合格项进行双倍取样复验，若复验结果全部符合标准要求，则判定该批产品为合格；若复验结果若仍有不合格项，则判定该批浇注料为不合格。
6标志、包装、运输、贮存和质量证明书 6.1·标志、包装、运输和贮存
按GB/T15545的规定进行。 6.2质量证明书
产品应附有质量证明书及使用说明书，质量证明书应标明产品名称、生产日期、保质期、批号、及执行标准。
