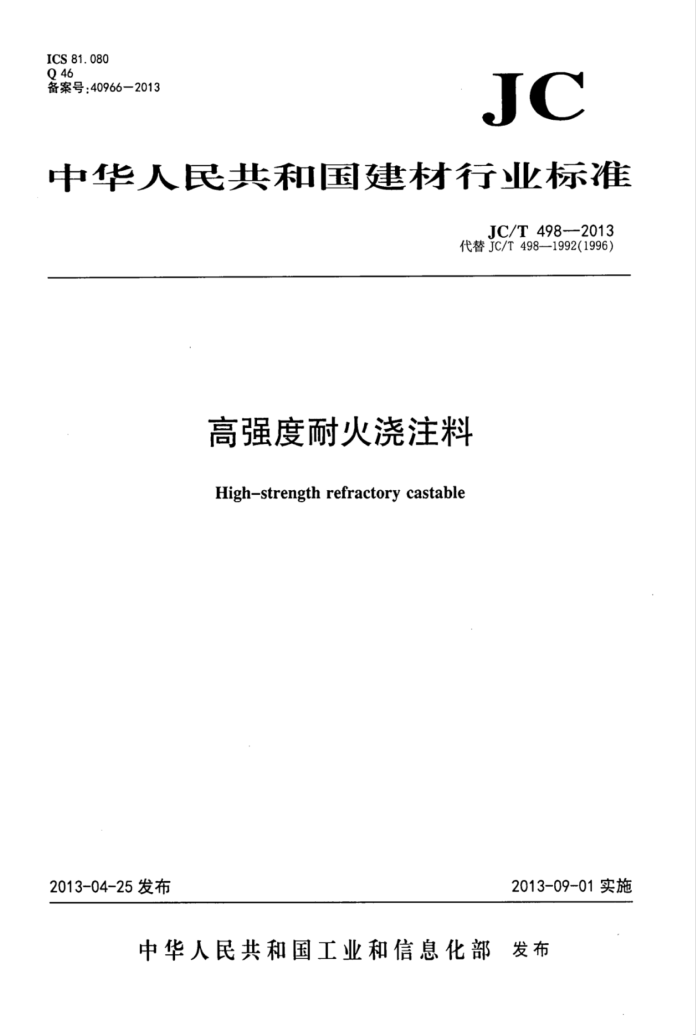

ICS 81. 080 Q 46 备案号：40966—2013
JC
中华人民共和国建材行业标准
JC/T498-2013 代替JC/T498—1992(1996)
高强度耐火浇注料
High-strengthrefractory castable
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 JC/T498—2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JC/T498—1992（1996）《高强度耐火浇注料》。与JC/T498—1992（1996)相比，除编
辑性修改外主要技术变化如下：
规范性引用文件中增加了含碳、碳化硅、氮化物耐火材料化学分析方法的标准（见第2章， 1992（1996)年版的第2章）；修改了术语和定义（见第3章，1992（1996)年版的第3章）；修改了分类（见第4章，19921996)年版的第4章）：理化性能指标中删除了SiO2的化学成分和耐火度，增加了（Al2O十SiC)的化学成分指标（见第 5章，1992(1996)年版的第5章)；试验方法中增加了碳化硅化学分析的规定（见第6章，1992(1996)年版的第6章）：检验规则中增加了出厂检验与型式检验（见第7章）；检验规则中修改了合格判定规则（见第7.3章，1992（1996)年版的第7.3章）；将原标准的第9章质量证明书合并到第8章（见第8章，1992（1996)年版的第9章）：删除了原标准的附录A（见1992(1996)年版的附录A）。
本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建筑材料工业耐火材料产品质量
监督检验测试中心。
本标准参加起草单位：河南瑞泰耐火材料科技有限公司、通达耐火技术股份有限公司、江苏恒耐炉料集团有限公司、淄博中科达耐火材料有限公司、安徽宁火新材料有限公司、郑州建信耐火材料成套有限公司。
本标准主要起草人：薛飞、袁林、郝瑞、韩亚伟、梁新闻、汪政南、郑东伟、李春燕、李丽萍、谢金莉、李坤明、林国伟、张庆华。
本标准于1992年9月首次发布，1996年确认继续有效，本次为第一次修订。 JC/T498—2013
高强度耐火浇注料
1范围
本标准规定了高强度耐火浇注料的术语和定义、分类和标记、技术要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书等。
本标准适用于各种热工窑炉内衬的水硬性高强度耐火浇注料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注白期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3001 耐火材料 ：常温抗折强度试验方法 GB/T 5072 耐火材料 常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 16555 含碳、碳化硅、氮化物耐火材料化学分析方法 GB/T.15545 不定形耐火材料包装、标志、运输和储存 GB/T17617 耐火原料和不定形耐火材料取样 YB/T5200 致密耐火浇注料显气孔率和体积密度试验方法 YB/T5202.1 不定形耐火材料试样制备方法第1部分：耐火浇注料
3术语和定义
下列术语和定义适用于本文件。
3.1
高强度耐火浇注料high-strengthrefractorycastable 以刚玉、碳化硅等为骨料和粉料、铝酸盐水泥为结合剂，掺入添加剂配制而成，具有高强度的水硬
性耐火浇注料。
4 分类和标记
4.1分类
高强度耐火浇注料按AI2O和SiC合量的质量百分数分为GQ-92、GQ-85两类。其中GQ为高强汉语拼音首字母，其后的数字为Al2O和SiC合量的质量百分数。 4.2标记
按产品分类和标准号的顺序进行标记。
1 JC/T·498-—2013
标准编号
产品分类
示例：高强度耐火浇注料GQ-92标记为：
GQ-92 JC/T 498
技术要求理化性能指标应符合表1的规定。
5.1
表1理化性能指标
性能指标
项目
GQ92 92 4 80 100 120 8 9 10 ± 0. 5 ± 0. 5 2. 90
GQ85 85 4 60 70 100 6 7 9 ± 0. 5 ± 0.5 2. 85
> ≤
(Al20,+SiC)/% Ca0/%
110℃×24h烘干后 1100℃×3h烧后 1500℃×3h烧后 110℃×24h烘干后
常温耐压强度/MPa
1
常温抗折强度/MPa
≥ 1100℃×3h烧后
1500℃×3h烧后 1100℃×3h烧后 1500℃×3h烧后
加热永久线变化/% 体积密度/（g/cm)
1
≥ 110℃×24h烘干后
试验方法
试样制备按YB/T5202.1的规定进行。 Al2O3的化学分析按GB/T6900的规定进行。
2.2
6.3SiC的化学分析
按GB/T16555的规定进行。 6.4体积密度的测定
按YB/T5200的规定进行。 6.5常温抗折强度的测定
按GB/T3001的规定进行。
2 JC/T498—2013
6.6常温耐压强度的测定
按GB/T5072的规定进行。 6.7加热永久线变化的测定
按GB/T5988的规定进行。
7检验规则
7.1检验分类
检验按类型分为出厂检验和型式检验。 7.1.1出厂检验
出厂检验项目包括：化学成分、常温耐压强度和加热永久线变化。 7.1.2型式检验
型式检验包括表1的规定全部内容。在下列情况下进行型式检验： a) 生产工艺或原材料有较大改变时 b) 正常生产时，每年至少进行两次； c) 停产半年以上，恢复生产时； d) 出厂检验结果与上次型式检验结果有较大差异时。
7.2组批与抽样 7.2.1组批
高强度耐火浇注料按同一牌号组批，每批不超过50t。原料或生产工艺变更时应另组批。 7.2.2抽样
高强度耐火浇注料的抽样按GB/T17617的规定进行。 7.3合格判定规则
检验结果符合表1的规定时，判定为合格。若仅有一项不合格时，应对副样进行不合格项的复检。 复检结果符合表1的规定时，判定为合格。检验结果多于一项不合格时，判定为不合格。
8标志、包装、运输、贮存和质量证明书
8.1标志、包装、运输和贮存
按GB/T15545的规定进行。 8.2质量证明书
产品发出时应附有质量证明书及使用说明书，质量证明书应载明供方名称、产品名称、牌号、批号、 生产白期、理化指标及执行标准和保存期等内容。
3
