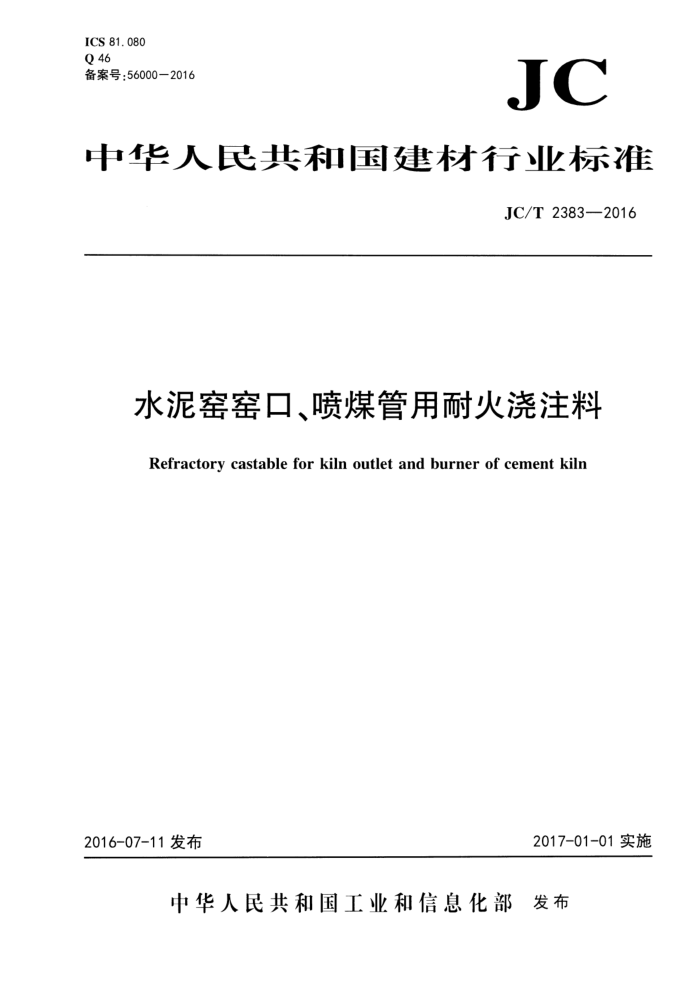

ICS 81.080 Q 46 备案号：56000—2016
JC
中华人民共和国建材行业标准
JC/T 2383—2016
水泥窑窑口、喷煤管用耐火浇注料
Refractory castableforkilnoutlet and burner of cement kiln
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2383—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、江苏恒耐炉料集团有限公司、浙江锦
诚耐火材料有限公司、淄博中科达耐火材料有限公司。
本标准参加起草单位：通达耐火技术股份有限公司、安徽瑞泰新材料科技有限公司、郑州建信耐火材料成套有限公司、安徽宁火新材料有限公司、河南瑞泰耐火材料科技有限公司。
本标准主要起草人：薛飞、王欣宇、佟立金、韩亚伟、桑新良、梁新闻、张海波、张金龙、李存弼、 慕松坡、汪政南、翟耀杰、谢金莉、李春燕、李丽萍、李坤明、林国伟、潘传才。
本标准为首次发布。
I JC/T2383—2016
水泥窑窑口、喷煤管用耐火浇注料
1范围
本标准规定了水泥窑窑口、喷煤管用耐火浇注料的牌号和标记、技术要求、试验方法、检验规则、 以及包装、标志、运输、储存和质量证明书。
本标准适用于以铝镁尖晶石系、刚玉-碳化硅系或铝硅-碳化硅系耐火原料配制而成的用于水泥窑窑口及喷煤管部位使用的水硬性耐火浇注料。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3001 耐火材料常温抗折强度试验方法 GB/T 5069 镁铝系耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T15545 不定形耐火材料包装、标志、运输和储存 GB/T 16555 含碳、碳化硅、氮化物耐火材料化学分析方法 GB/T 17617 耐火原料和不定形耐火材料取样 GB/T 18301 耐火材料常温耐磨性试验方法 GB/T21114 耐火材料X射线荧光光谱化学分析熔铸玻璃片法 GB/T 30873 耐火材料抗热震性试验方法 JC/T 808 硅铝质耐火浇注料耐碱性试验方法 YB/T5200 致密耐火浇注料显气孔率和体积密度试验方法 YB/T 5202.1 不定形耐火材料试样制备方法第1部分：耐火浇注料
3牌号和标记
3.1牌号
水泥窑窑口用耐火浇注料按组成分为YK-1、YK-2、和YK-3共三个牌号。其中Y、K为窑、口的汉语拼音首字母，数字为分类号，1对应铝镁尖晶石系，2对应刚玉-碳化硅系，3对应铝硅-碳化硅系。
水泥窑喷煤管用耐火浇注料按组成分为PMG-1、PMG-2、和PMG-3共三个牌号。其中P、M、G为喷、 煤、管的汉语拼音首字母，数字为分类号，1对应铝镁尖晶石系，2对应刚玉-碳化硅系，3对应铝硅一碳化硅系。 3.2标记
按产品名称、标准号和牌号的顺序进行标记。
1 JC/T2383—2016
标准号产品分类
示例1：水泥窑窑口用铝镁尖晶石系耐火浇注料标记为：
水泥窑用耐火浇注料JC/T2383—2016YK-1
示例2：水泥窑喷煤管用铝硅-碳化硅系耐火浇注料标记为：
水泥窑用耐火浇注料JC/T2383—2016PMG-3
4 技术要求
水泥窑窑口、喷煤管用耐火浇注料理化性能指标应符合表1的规定。如有特殊要求，由供需双方协商确定。
表1 水泥窑窑口、 喷煤管用耐火浇注料理化性能指标
性能指标 YK-2/ PMG-2 YK-3/ PMG3
项 目
YK1/ PMG-1
≥ ≥ ≥
(Al:O;+MgO) /% Al.0;/% (Al,O;+SiO,+SiC) /% 体积密度/(g/cm）
90 70 - 2. 80 70 60 80
- 40 90 2.50
- 65 90 2. 70
110℃×24h烘干后 110℃×24h烘干后 1100℃×3h烧后 1400℃×3h烧后 110℃×24h烘干后 1100℃×3h烧后 1400℃×3h烧后 1100℃×3h烧后 1400℃×3h烧后
≥
90 100
常温耐压强度/MPa
≥
90 10 10
80
常温抗折强度/MPa
≥
15
12
± 0. 4 ± 0. 5
加热永久线变化/%
抗热震性/次耐磨性/cm 耐碱性
≥ ≤
15 7 一
1100℃水冷 1100℃×3h烧后
25
6 二级以上
7 二级以上
1100℃
5 试验方法
2 JC/T2383—2016
5.1试样制备按YB/T5202.1的规定进行。 5.2YK-1及PMG-1牌号的Al2O；及MgO的化学分析按GB/T5069或GB/T21114的规定进行。其中 GB/T5069为仲裁法。 5.3除YK-1及PMG-1牌号外的AI2O，的化学分析按GB/T6900的规定进行。 5.4 SiO2的化学分析按GB/T16555及GB/T6900的规定进行。 5.5SiC的化学分析按GB/T16555的规定进行。 5.6体积密度的测定按YB/T5200的规定进行。 5.7 常温耐压强度的测定按GB/T5072的规定进行。 5.8 常温抗折强度的测定按GB/T3001的规定进行。 5.9 加热永久线变化的测定按GB/T5988的规定进行。 5.10 抗热震性的测定按GB/T30873的规定进行。试样经110℃×24h烘干处理。 5.11 耐磨性的测定按GB/T18301的规定进行。 5.12 耐碱性的测定按JC/T808的规定进行。
6检验规则
6.1检验分类 6.1.1出厂检验
出厂检验项目包括化学成分、体积密度、常温耐压强度、常温抗折强度、加热永久线变化。 6.1.2型式检验
型式检验包括表1的全部内容。有下列情况之一时，应进行型式检验： a) 生产工艺或原材料有较大改变时： b) 正常生产时，每年至少进行-一次： c)1 停产半年以上，恢复生产时： d) 出厂检验结果与上次型式检验结果有较大差异时。
6.2组批和抽样 6.2.1组批
水泥窑窑口、喷煤管用耐火浇注料按同一牌号组批，每批不超过30t。 6.2.2抽样
水泥窑窑口、喷煤管用耐火浇注料的抽样按GB/T17617的规定进行。第一次抽样检验结果不合格时，允许生产厂家与用户协商进行二次抽样。 6.3合格判定规则
检验结果符合表1的规定时，判定为合格。若仅有一项不合格时，应对副样进行不合格项的复检。 复检结果符合表1的规定时，判定为合格。检验结果多于一项不合格时，判定为不合格。
7包装、标志、运输、储存和质量证明书
3
