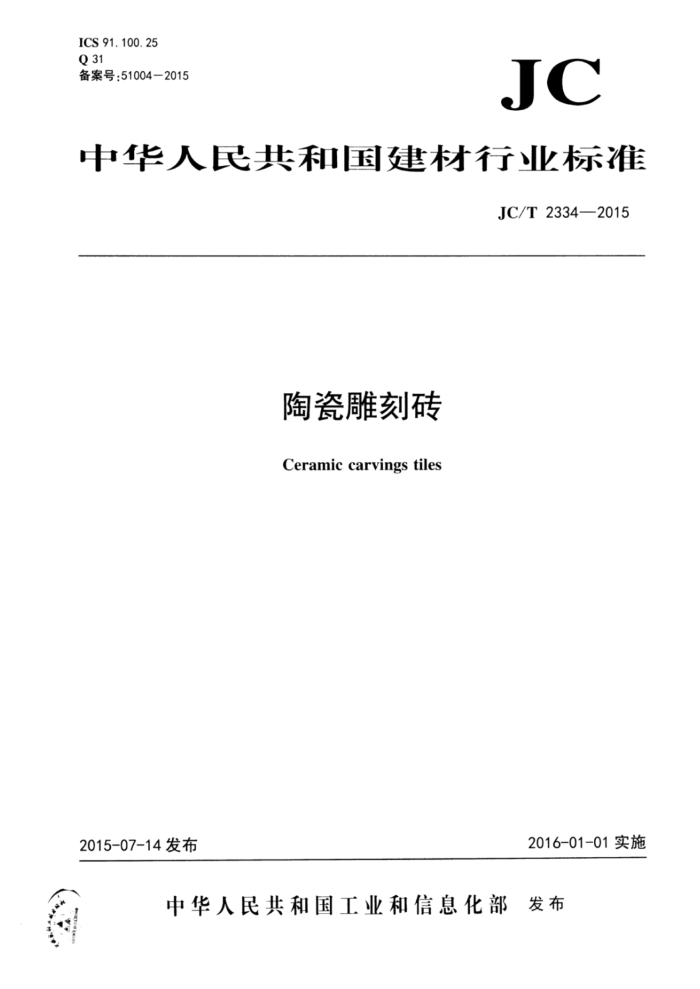

ICS 91.100. 25 Q 31 备案号：51004—2015
JC
中华人民共和国建材行业标准
JC/T 2334—2015
陶瓷雕刻砖 Ceramic carvings tiles
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部发布 JC/T2334—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本标准起草单位：广东唯美陶瓷有限公司、广东省建筑材料研究院、广东省建材行业协会、国家陶
瓷及水暖卫浴产品质量监督检验中心。
本标准主要起草人：林克辉、满丽珠、谢红波、陈振广、何子贤、肖惠银、袁红霞、 鲁秀韦、李向涛、刘奇、黄宏伟、陈师栩、区卓琨。
本标准为首次发布。
- JC/T2334—2015
陶瓷雕刻砖
1范围
本标准规定了陶瓷雕刻砖的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则、 标志、产品使用说明书以及包装、运输和贮存。
本标准适用于装饰目的的陶瓷雕刻砖。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3810.1 陶瓷砖试验方法第1部分：抽样和接收条件 GB/T3810.2 陶瓷砖试验方法 第2部分：尺寸和表面质量的检验 GB/T 4100 陶瓷砖 GB 6566 建筑材料放射性核素限量 GB/T 9195 建筑卫生陶瓷分类及术语 GB/T 9755 合成树脂乳液外墙涂料 GB/T 9757 溶剂型外墙涂料 GB/T18204.26 公共场所空气中甲醛测定方法 GB50325—2010 民用建筑工程室内环境污染控制规范 HG/T 2277 各色硝基外用磁漆 HG/T2592 硝基清漆 QB/T2860 墨汁
3术语与定义
GB/T9195界定的以及下列术语和定义适用于本文件。
3. 1
陶瓷雕刻砖 ceramic carvings tiles 在陶瓷砖坏上，经过雕刻形成一定图案的陶瓷砖。
3. 2
缝隙 physicalgap 雕刻砖经拼接组合后，相邻两个单元之间的接缝。
3. 3
图案错位 pattern dislocation 相邻单元之间图案的偏离程度。
3. 4
成套组成数量 thenumberofcompleteset 一套陶瓷雕刻砖产品一般由1块或多块拼接组合而成，以显示单个或多个图案。规定以M行XN列
表示其成套组成数量。
1 JC/T2334—2015
分类和标记
4
4.1分类
陶瓷雕刻砖产品按其使用环境可分为室内用和室外用雕刻砖 4.2标记
按产品规格、成套组成数量和标准编号顺序进行标记。 示例：规格为500mm×500mm×10mm、由3行×3列组成的雕刻砖，其标记为：
500mm×500mm×10mm3×3JC/T23342015
5 一般要求
5.1 陶瓷砖坏
用于雕刻的陶瓷砖，应符合GB/T4100的规定。 5.2放射性核素限量
用于雕刻的陶瓷砖，应符合GB6566的规定。 5.3涂料
用于陶瓷雕刻砖的涂料，应符合GB/T9755或GB/T9757或HG/T2277或HG/T2592的规定，其中耐沾污性不大于15%。用于室外的其人工耐老化性能应符合300h不起泡、不脱落、无裂纹，变色等级不大于2级的规定。 5.4墨汁
用于陶瓷雕刻砖的墨汁，应符合QB/T2860的规定。
6 技术要求
6.1 尺寸偏差
尺寸允许偏差应符合表1的规定。
表1 尺寸允许偏差
序号 1 2
项目边长厚度
允许偏差
指标要求 ± 1. 0 mm ±5.0% ± 0. 6 mm ± 1. 0 mm
平均尺寸相对于名义尺寸的允许偏差平均值相对于名义尺寸厚度的最大允许偏差
陶瓷砖的边弯曲允许偏差陶瓷砖的中心弯曲允许偏差
平整度
3
注：厚度测量位置应在未经雕刻处。
6.2外观质量 2 JC/T2334—2015
6.2.1 表面质量
至少95%砖的主要区域无明显的斑点、色斑、落脏、缺角、裂纹等缺陷及色差。 注：用于装饰日的的斑点、色斑色差等不能看作为缺陷，
6.2.2 ：组合质量
产品拼接组合后的质量应符合表2的要求。
表2 组合质量
单位为毫米
序号 - 2
项目缝隙图案错位
技术要求 ≤2. 0 ≤2.0
注：用于室外时，按施1要求制作 6.2. 3 图案质量
雕刻的图案应符合图册或图稿的要求 6.3 总挥发性有机化合物
用于室内并涂有有机涂料的陶瓷雕刻砖，其总挥发性有机化合物(TVOC)不大于0.500mg/(m·h)。 6.4游离甲醛
用于室内并涂有有机涂料的陶瓷雕刻砖，其游离甲醛不大于0.050mg/（m·h）。
7试验方法
7.1 尺寸偏差
按GB/T3810.2的规定进行。 7. 2 外观质量 7. 2. 1 表面质量
按GB/T3810.2的规定进行。 7. 2. 2 组合质量 7. 2. 2. 1 测量工具
采用0mm~10mm的厚薄规和0mm~150mm的游标卡尺。 7.2. 2.2 缝隙的测量
用厚薄规塞入缝隙中，以能塞入最大厚度为准，计为该缝隙的数值。 7.2.2.3 图案错位的测量
