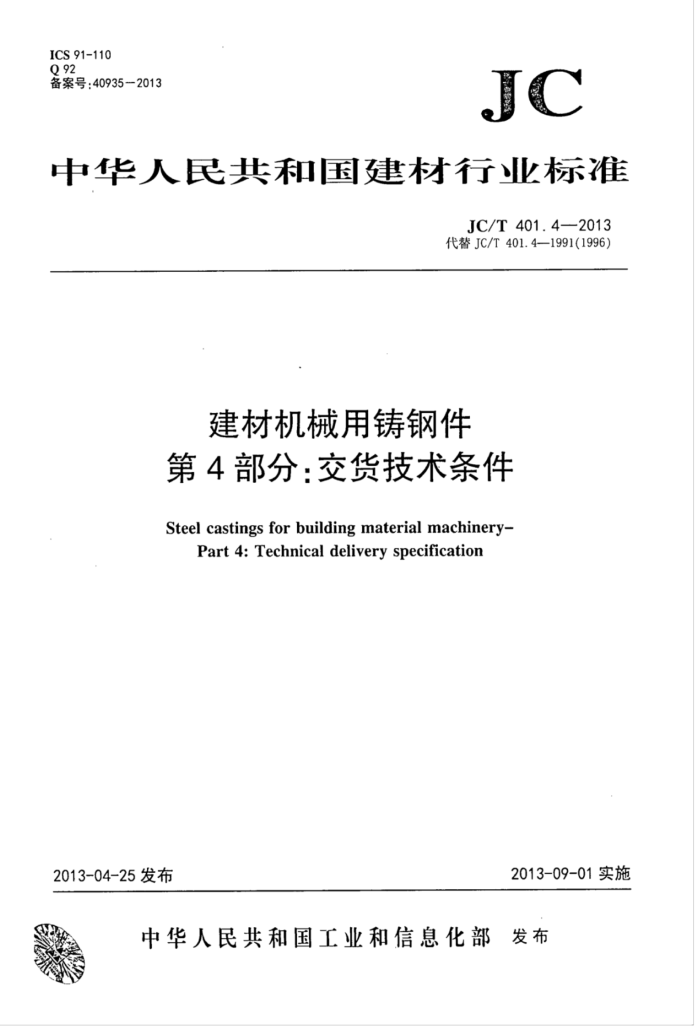

ICS 91-110 Q 92 备案号：40935-2013
JC
中华人民共和国建材行业标准
JC/T401.42013 代替JC/T401.4—1991(1996)
建材机械用铸钢件第4部分：交货技术条件
Steel castings for building material machinery-
Part 4:Technicaldelivery specification
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JC/T 401.4—2013
前言
JC/T401《建材机械用铸钢件》分为4部分：
第-1-部分：一高锰钢铸件技术条件一第2部分：碳钢和低合金钢铸件技术条件；一第3部分：缺陷处理规定：一第4部分：交货技术条件。
本部分为JC/T401的第4部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分是对JC/T401.4一1991（1996）《建材机械用铸钢件交货技术条件》的修订。与JC/T401.4 1991（1996)相比，除编辑性修改外，主要技术变化如下：
根据GB/T1.1一2009的要求对条目进行了修改：一修改了范围（见第1章，1991(1996)版第1章）：一修改了规范性引用文件（见第2章，1991(1996)版第2章）；删除了订货（见1991（1996)版第3章）；将1991(1996)版5.4、5.5、8重量偏差与4交货技术条件合并（见3.4、3.5、3.6)；修改了要求（见第3章，1991（1996)版第4章）：删除了炼钢，铸造，清理和修整（见1991(1996)版5.1、5.2、5.3)；修改了化学成分分析（见4.1，1991(1996)版6.1)；修改了机械性能检测（见4.2，1991(1996)版6.2)；修改了对金相的要求（见4.3，1991(1996)版6.3)；修改了对合格证的要求（见第6章，1991(1996)版第9章）。
本部分由中国建筑材料联合会提出。 本部分由国家建筑材料工业机械标准化技术委员会归口。 本部分负责起草单位：徐州中材装备重型机械有限公司。 本标准参加起草单位：中材装备集团有限公司、中材淄博重型机械有限公司、江苏海恒建材机械有
限公司、江苏鹏飞集团股份有限公司、兴化市东方机械有限责任公司、安徽省凤形耐磨材料股份有限公司、四川矿山机器(集团)有限责任公司、乐山力盾铸钢有限公司。
本部分主要起草人：樊兴洲、王道强、白文生、王洪波、王玉文、许友娟、王祥、高杰、左明志曾红霞。
本部分于1991年2.月首次发布，1996年确认有效，本次为第一次修订。 JC/T401.4——2013
建材机械用铸钢件第4部分：交货技术条件
1范围
本部分规定了建材机械用铸钢件的要求、检验方法、验收以及合格证等。 本部分适用于建材机械用铸钢件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T222钢的成品化学成份允许偏差 JC/T401.1建材机械用铸钢件第1部分：高锰钢铸件技术条件 JC/T401.2建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T401.3建村机械用铸钢件第3部分：缺陷处理规定
3要求
3.1供方应按需方提供的要求生产。 3.2高锰钢铸件的化学成分、抗拉强度、延伸率、硬度、尺寸公差、形状公差和外观质量应符合JC/T 401.1的相关规定。 3.3碳钢和低合金钢铸件的化学成分、屈服强度、抗拉强度、延伸率、加工余量、尺寸公差和外观质量应符合JC/T401.2的相关规定。 3.4除订货时另有规定外，铸件的缺陷处理应符合JC/T401.3的相关规定。 3.5除订货时另有规定外，供方应对铸件进行热处理。常用热处埋工艺如下：
a）退火； b) 正火； 0
正火+回火； d) 淬火+回火； e）水韧处理。
3.6高锰钢、碳钢和低合金钢铸件的重量偏差应分别符合JC/T401.1和JC/T401.2的规定。 3.7有特殊要求时，应按特殊要求交货。
4检验方法
4.1化学分析 4.1.1需方要求对铸件化学成分进行核对分析时，应由供方提供试块，如无试块时，可以在铸件上取样。试样应在毛坏表面6mm以下的钻屑中提取，数量由双方商定。 4.1.2铸件的化学成份偏差，应符合GB/T222的规定。
1 JC/T 401.4—2013 4.2机械性能检测 4.2.1需方有要求时，机械性能检验用试块可在本体附铸，附铸试块的部位由双方商定，需方无要求时应由供方确定。单铸或附铸试块均应与其所代表的铸件同炉热处理。机械性能检验试块尺寸应符合 JC/T401.1和JC/T401.2的规定。 4.2.2每炉取一个试样进行拉力试验，试验结果低于规定值时该试验项目应进行复试。复试试样应从同炉试块中取两个备用试样进行试验，其中一个不符合要求时，应对该炉铸件重新热处理。 4.2.3当需方要求冲击试验时，每炉取三个试伴，试样检验结果不应低于规定值，当结果不合格时应重新复试。复试试样应从同炉试块中取三个备用试样进行试验，其结果应与原结果相加，重新计算平均值，平均值应符合规定，否则该炉次铸件应重新热处理。 4.2.4当机械性能检测试样由于铸造缺陷不合格时，应取备用试样重新试验。 4.2.5当备用试样不足时，允许在铸件上取样。取样部位和机械性能指标由供方与需方商定。 4.2.6高锰钢铸件重新热处理不应超过一次，碳钢及低合金铸件重新热处理不应超过两次，其中回火除外。 4.3金相检测
高锰钢试块金相组织应符合JC/T401.1规定，否则应重新热处理。 4.4外观检查
铸件外观质量可用目测方法检验。
5验收 5.1 铸件检查应在供方进行，应由供方质检部门检查验收，需方有权要求进行复检。 5.2化学成分按冶炼炉次逐炉检验。 5.3高锰钢机械性能、金相组织的检测可取其中一项按热处理炉次逐炉检验，另一项应抽检，抽检频率不得多于5炉次：碳钢及低合金钢机械性能按热处理炉次逐炉检验。 5.4外观质量和几何尺寸应逐件检验，要求形状公差和重量偏差的铸件应逐件检验。 5.5需方要求的特殊检验项目应逐项检验。
6合格证 6.1 铸件出厂时应有合格标记，并应有质检部门签发的合格证，允许按批量签发。 6.2合格证应包括下列内容：
a) 制造厂名称： b) 产品编号或合同号： c) 材料牌号： d) 执行标准号：
化学成份： f) 机械性能： ? 检验结论： 5
?
出厂日期。
