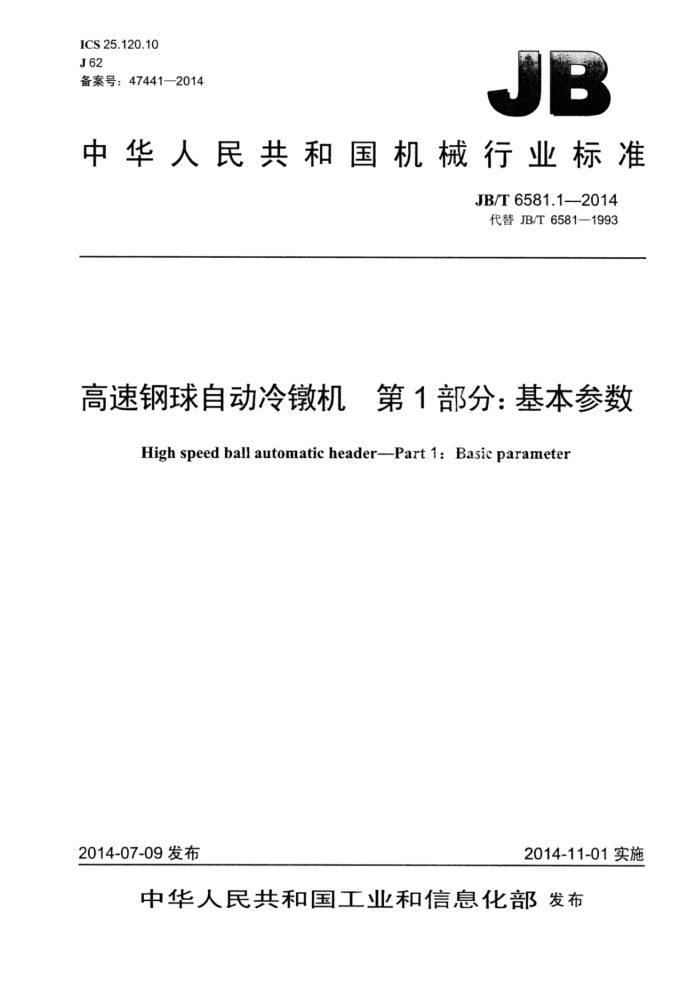

ICS25.120.10 J62 备案号：47441—2014
JB
中华人民共和国机械行业标准
JB/T6581.1—2014 代替JB/T6581—1993
高速钢球自动冷机第1部分：基本参数
High speed ball automatic header-Part 1: Basic parameter
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T6581.1—2014
目 次
前言. 范围..
..I
/ 2 3
规范性引用文件基本参数. JB/T6581.1—2014
前言
JB/T6581《高速钢球自动冷镦机》分为三个部分：
第1部分：基本参数；第2部分：技术条件；第3部分：精度。
本部分为JB/T6581的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6581—1993《高速钢球自动冷镦机基本参数》，与JB/T6581一1993相比主要技术
变化如下：
一增加了规范性引用文件。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：济南铸造锻压机械研究所有限公司、山东英才学院。 本部分主要起草人：单宝德、陈培丽、张建军。 本部分所代替标准的历次版本发布情况为：
JB/T6581—1993。
I JB/T6581.1—2014
高速钢球自动冷镦机 第1部分：基本参数
1 范围
JB/T6581的本部分规定了冲模与滑块分离式的高速钢球自动冷锻机的基本参数。 本部分适用于冲模与滑块分离式的高速钢球自动冷镦机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761 锻压机械型号编制方法
3基本参数
3.1按GB/T28761规定的要求，高速钢球自动冷镦机的主参数为钢球最大公称直径。 3.2 2按制件材料抗拉强度Rm≤800MPa计算确定基本参数。 3.3 高速钢球自动冷机的基本参数应符合表1的规定。
表1
单位为毫米
基 本 参 数 值 11
基本参数项目名称钢球最大公称直径冷钢球毛坏最大直径
14
17
20
24 25 31.5
30
5 5.5 4 9
3 3.3 2.5 5
8 8.6 11.7 14.8 17.9 21 6 13
8 10 12 14 18 24
线材最大直径最大切料长度生产能力件/min
28 35 40 47
18
22
≥725 ≥700 ≥550 ≥425 ≥325 ≥280 ≥225 ≥180 ≥140 中华人民共和国
机械行业标准
高速钢球自动冷镦机第1部分：基本参数
JB/T 6581.1—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·6千字 2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111·12484 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T6581.1-2014
