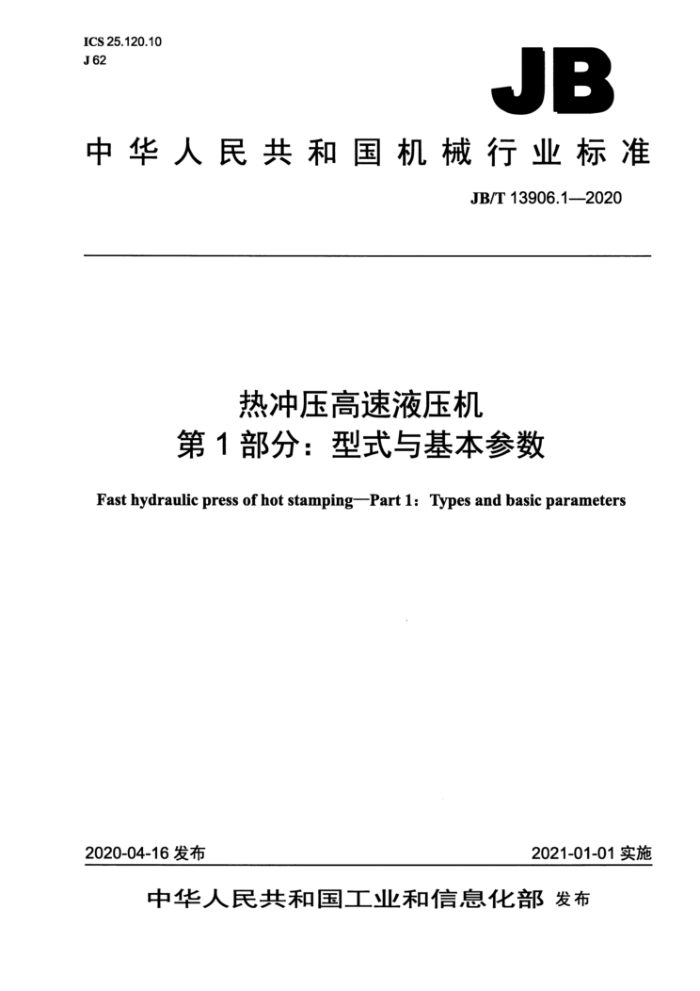

ICS25.120.10 J62
JB
中华人民共和国机械行业标准
JB/T13906.1—2020
热冲压高速液压机
第1 部分：型式与基本参数
Fast hydraulic press of hot stamping-Part 1: Types and basic parameters
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13906.1—2020
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4型式.. 5基本参数.
...II JB/T13906.1—2020
前 言
JB/T13906《热冲压高速液压机》分为三个部分：
一第1部分：型式与基本参数；一第2部分：技术条件； —第3部分：精度。 本部分为JB/T13906的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：合肥合锻智能制造股份有限公司、济南铸锻所检验检测科技有限公司、重庆江东
机械有限责任公司、华测检测认证集团股份有限公司。
本部分主要起草人：李贵闪、马立强、崖华青、严建文、张海杰、刘雪飞、周志江、刘攀超。 本部分为首次发布。
II JB/T13906.1—2020
热冲压高速液压机第1部分： 型式与基本参数
1范围
JB/T13906的本部分规定了热冲压高速液压机的型式与基本参数。 本部分适用于热冲压高速液压机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28761锻压机械型号编制方法 JB/T4174液压机名词术语
3术语和定义
JB/T4174界定的以及下列术语和定义适用于本文件
3.1
热冲压高速液压机fasthydraulicpressofhotstamping 用于高速冲压耐热高强度钢板，同时实现钢板淬火，制造超高强度热冲压件的液压机。
4型式
4.1 热冲压高速液压机型号表示方法应符合GB/T28761的规定。 4.2 2热冲压高速液压机分为以下两种基本型式：
a）工作台前移式（见图1)； b）工作台侧移式（见图2）。
I JIB/T13906.1—2020
岛中中中
图1
中
中
图2
5基本参数
5.1热冲压高速液压机的主参数为公称力。 5.2热冲压高速液压机的基本参数见表1。 2 JB/T13906.12020
表 1
参数名称公称力 JKN 开口H mm 行程S mm 快降速度 m/s 100%公称力时滑块的工作速度
参数值
6300 1 800 1000 ≥700
8.000 1800 1 000 ≥700
10 000 2 000 1100 ≥800
12.000 2 200 1200 ≥1000
16 000 2 200 1200 ≥1000
20 000 2 300 1300 ≥1000
≥30
≥30
≥30
>30
≥25
≥25
mm/s 30%公称力时滑块的
工作速度 mm/s 回程速度 mm/s 工作台尺寸 mm 2500X2000 3000X2200 3000×2200 3200X2400 3500X2500 4000×2500 立柱左右内闻距
≥180
≥200
≥200
≥200
≥200
≥200
≥300
≥300
≥400
≥500
>500
≥600
≥2700
≥3200
≥3 600
≥3 600
≥3800
≥4 500
m 注1：快降速度指滑块无负载时的下降速度。 注2：回程速度指不安装上模具时滑块的回程速度。
3
